Un tornillo de la máquina pequeña de perfil bajo (1 / 8 paso)

Paso 1: diseño

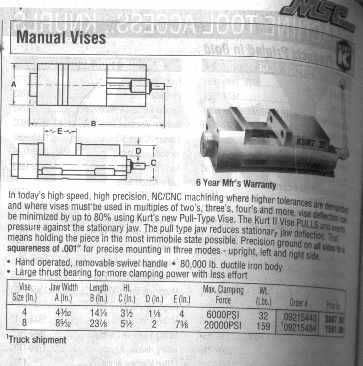

Las piezas había combinado con un esquema de catálogo y un golpecito izquierdo determina el diseño básico. Si yo tuviera un trozo más de cuadrada de hierro fundido habría hecho con ranuras en los lados en vez de las zapatas, y si fue un poco más habría puesto la fuerza del cojinete debajo de la mandíbula dentro de la mordaza.

El hilo de rosca de 3/8"-20 es bastante fuerte y deja espacio suficiente para poder dispone de una unidad hexagonal de 1/4" en el extremo y utilizar un trinquete para apretarlo. El tornillo se centra en la base de la mordaza y la tira contra el extremo con la quijada fija, y la tuerca móvil cabe en un canal y tiene un ángulo en la parte delantera donde presiona contra un piso similar ángulo un pasador. Presión de sujeción reúne las mandíbulas y tira de la mordaza móvil y la tuerca juntos contra el cuerpo del tornillo.

Lo que encontré de una búsqueda no exhaustiva y rápida ambas características parecen han sido patentadas independientemente en 1951 en los Estados Unidos por L. L. Walker y L. Pupura pero he visto que anuncia que su combinación es fabricada exclusivamente por Kurt.
