Paso 2: Ajuste de la máquina de palomitas de maíz
Sensor de temperatura:

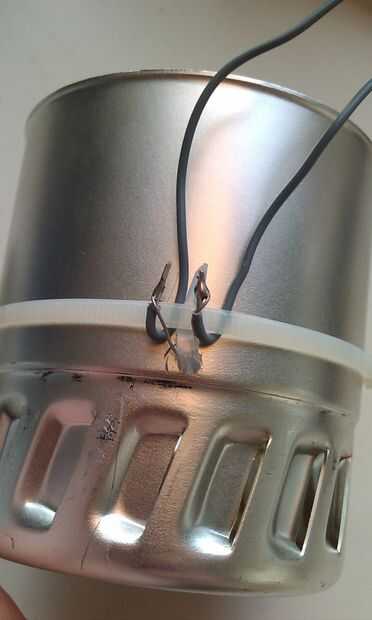

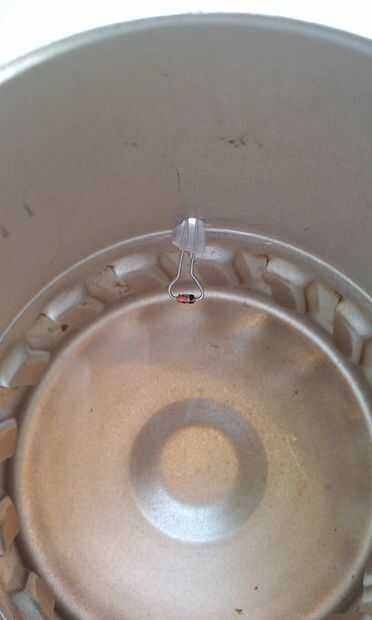

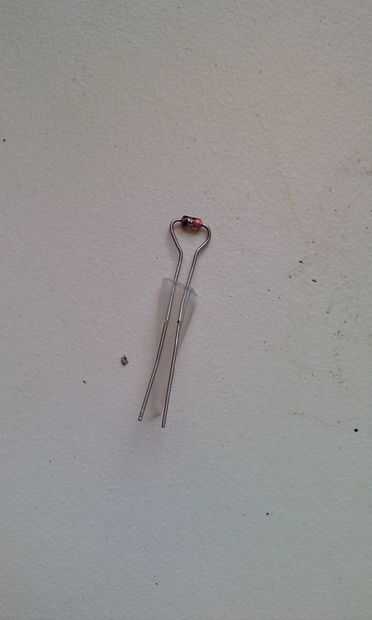

El sensor se instala en el interior de la Copa de aluminio, justo por encima de las mangas, ya que necesita para medir la temperatura de los granos y tostado. Utilicé una pieza de silicio (de una manguera de silicona) para hacer una cubierta a prueba de calor para mantener el sensor en su lugar y evitar corto circuito. Perfore un orificio en la taza y coloque el sensor como se muestra en la foto. Tenga cuidado no toquen los cables del sensor del metal de la Copa. Fuera de la Copa, el sensor está conectado a los cables suficientemente largo el plomo de la máquina de palomitas de maíz. El sensor y los cables están asegurados con una tierap. Cuidar que los cables no toquen la Copa, como puede derretir.
Instalación de un relais de estado sólido a la bobina de calefacción:

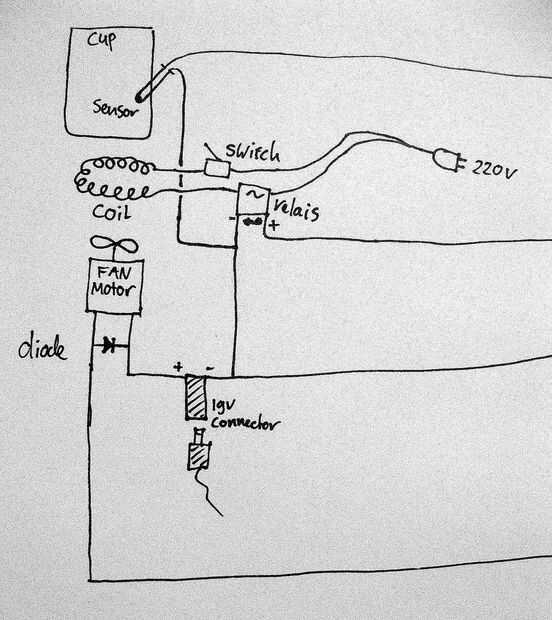

La bobina de calefacción debe ser desconectado del motor y de la construcción de la seguridad de calor en la máquina de palomitas de maíz. El cable de electricidad de la máquina (220V) debe conectarse directamente a la bobina de calefacción y el interruptor. En este circuito usted construir el relais de estado sólido. Cables para controlar los relais de estado sólido funcionan de la máquina de palomitas de maíz a Arduino.
Motor del ventilador:
Los contactos del motor del ventilador están desconectados del resto de la electrónica y conectados a dos cables de corriente de la máquina de palomitas de maíz. Un diodo es colocado entre los dos contactos para detener la electricidad producida por el motor, después de que se apaga pero sigue girando. Como fuente de alimentación, se instala un enchufe para conectar el adaptador de 19v de mi laptop.
