Paso 9: Cámara de refrigeración para el cilindro del desplazador
Desconecte la varilla de desplazamiento del bloque terminal, afloje las correas de tubo con el cilindro de potencia y deslice el conjunto de la estructura. Desenrosque el cilindro de alimentación del cilindro desplazador.

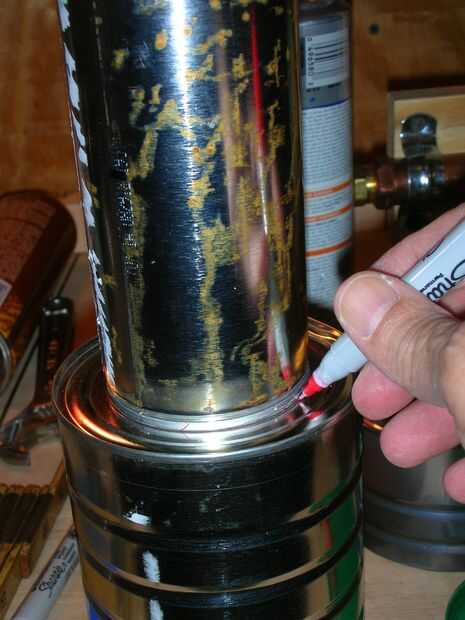

Lugar el cilindro del desplazador en la parte inferior de un café puede - o algunos otros con un diámetro mayor - centrar y marcar alrededor de la base de la cylinder(1).

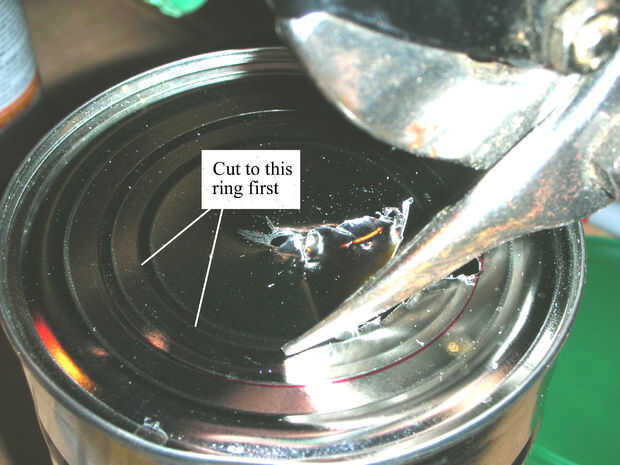

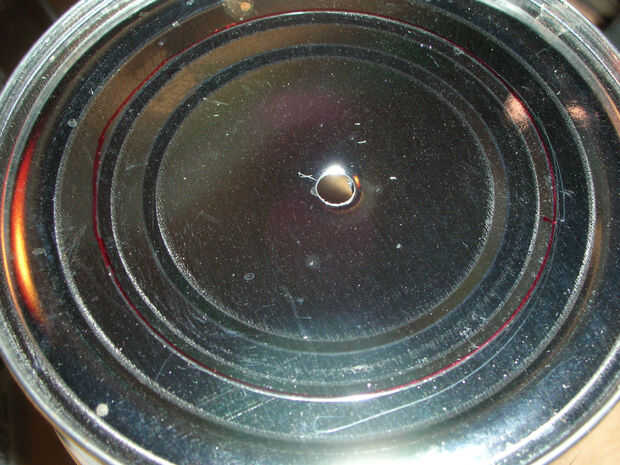

Perfore un orificio de 1/4 en el centro de la lata de café (2) y desde este agujero uso metal tijeras podadoras para cortar el primer anillo (cerca de 1/2 en de la marca (3).

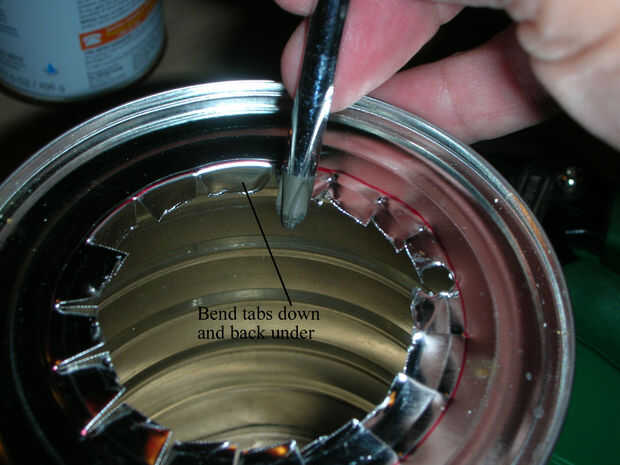

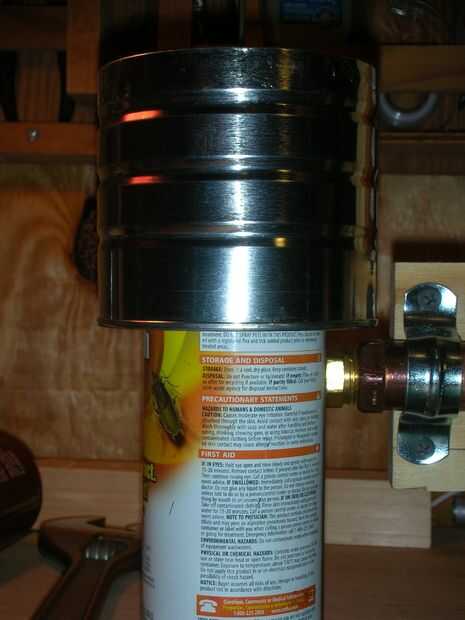

Cortar con tijeras hacia fuera del borde de corte, realizar varios cortes pequeños en la marca (4 y 5) y doble las aletas hacia abajo (5). Y apagar el montante de café puede ahora Pulse sobre otra lata de soda o spray puede así que se deslice hacia abajo sin mucho pressure(6).

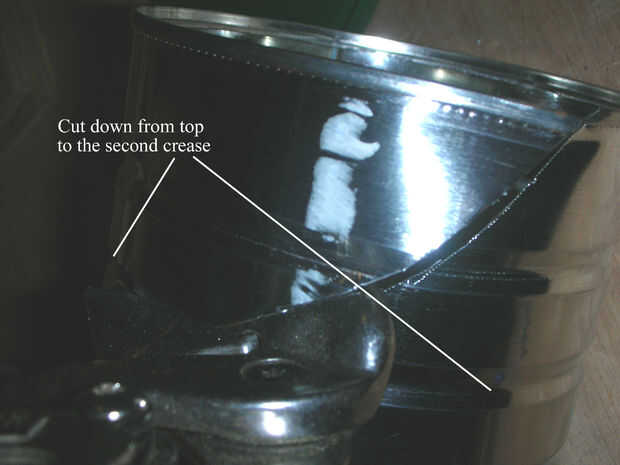

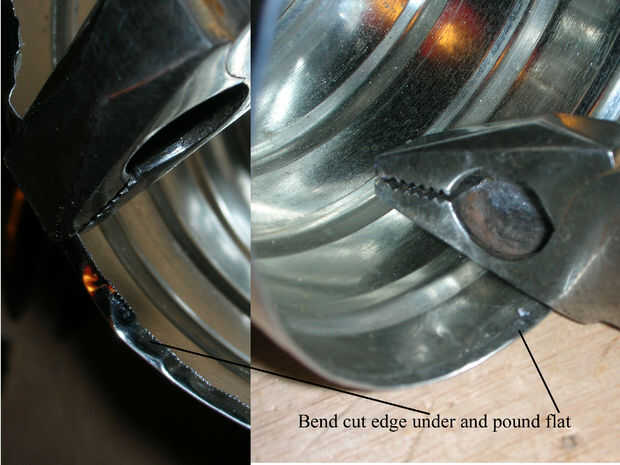

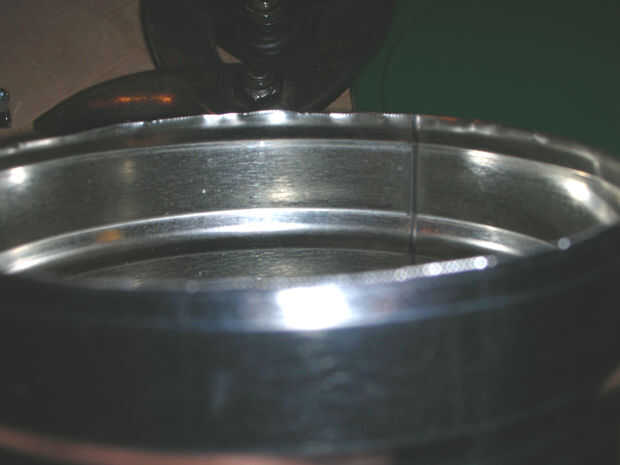

Acortar la lata de café, corte hacia abajo desde la parte superior para el segundo pliegue (7 y 8). Alicate para doblar este agudo, borde del corte sobre para evitar cortarse (8).

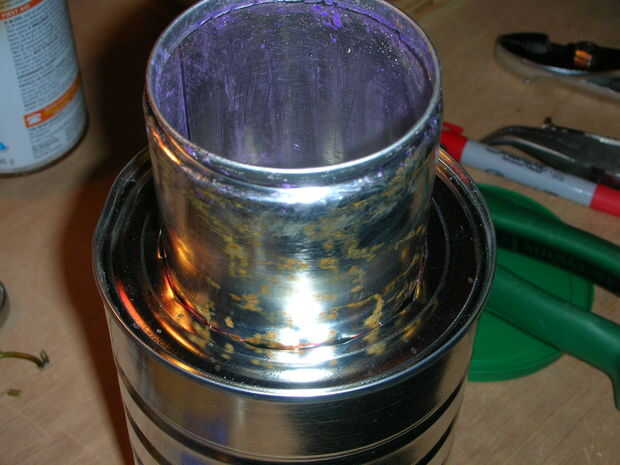

Deslice la poder de café hacia abajo sobre el cilindro del desplazador (10 y 11) a cerca de 1/2 en desde la parte superior del cilindro (también debe ser aproximadamente 1/2 en de la conexión del cilindro de potencia).

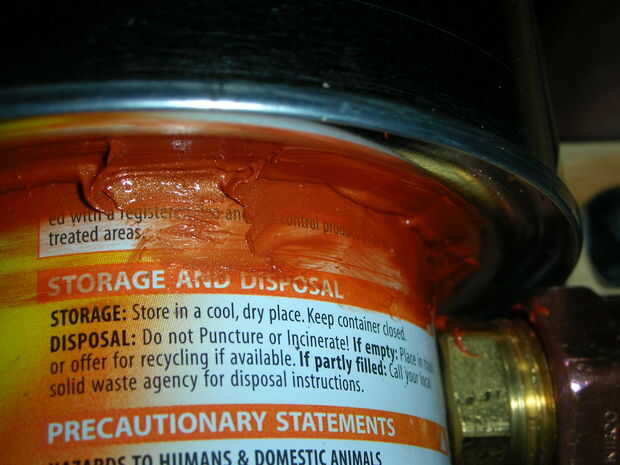

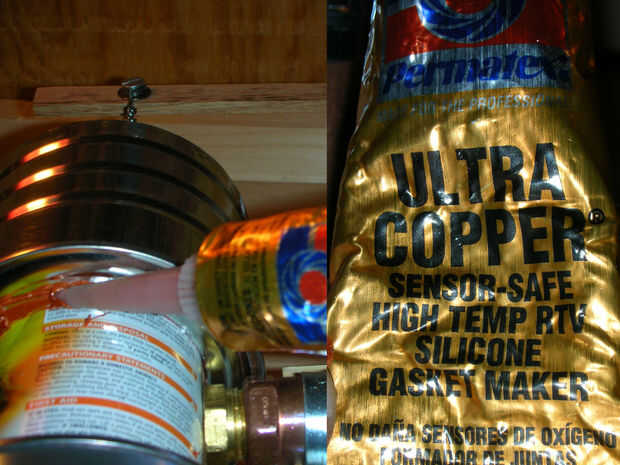

Use la máquina de Junta de silicona para sellar la parte inferior (12 y 13). Aplique una generosa y suave ligeramente con el dedo. La silicona se lava apagado piel fácilmente con agua y jabón.
Deslice el cilindro de potencia sobre el armazón, apriete las abrazaderas. La distancia desde el centro del cilindro de displacer en el buje de la polea debe ser 12-1/2 en. Vuelva a conectar la varilla de desplazamiento a la viga, vuelva a colocar el pistón y vuelva a conectar la varilla del pistón en el brazo de la polea.

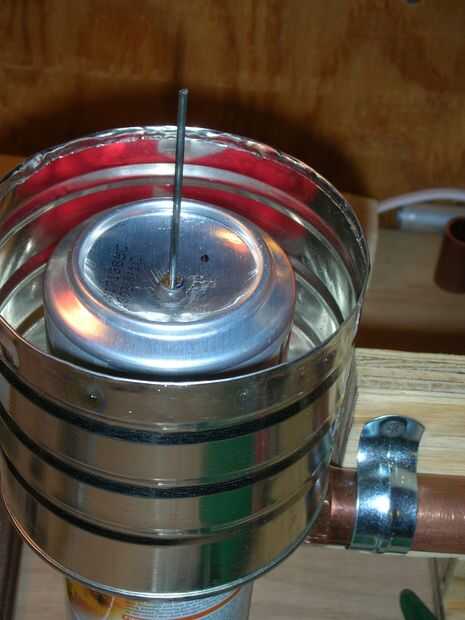

Corte una segunda lata de café por la mitad y colocarlo como antes para ir alrededor de la parte inferior del displacer 14-boca por supuesto. No hay necesidad de sellar este poder con la silicona.
Una vez seca la Junta de silicona, verter un poco de agua y compruebe en busca de fugas.
Y eso es todo! -Usted está listo para llenar la cámara de enfriamiento con agua helada y tratar de que va sobre una fuente de calor. Recuerde hacer su primera carrera en un lugar bien ventilado - el desplazador guarniciones del cilindro y pintura se quemará y puede conseguir un poco maloliente y smokey. Esto facilitará después de un par de calefacciones.
