Paso 2: Añadir la rueda y la viga a marco

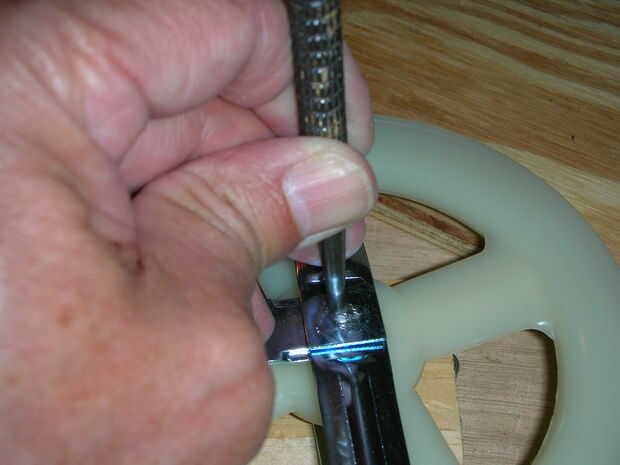

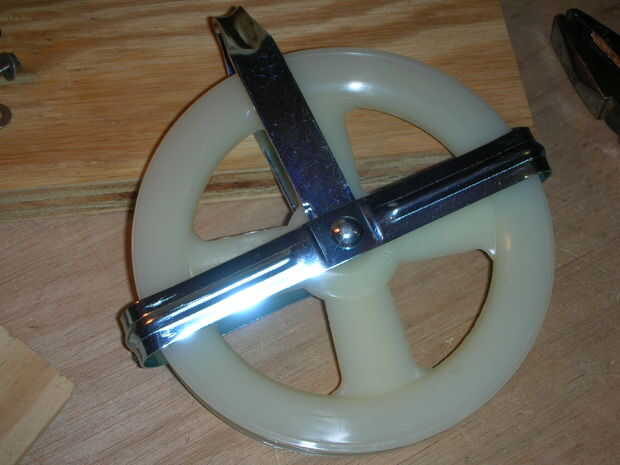

Tendedero poleas (1) deben eliminarse colocando el perno del eje con su cabeza abajo sobre un agujero en un pedazo de madera y golpear la parte trasera o martillado extremo de la patilla con un conjunto de uñas (2). Esto debe empujar el pasador a través del marco para que la rueda caiga.

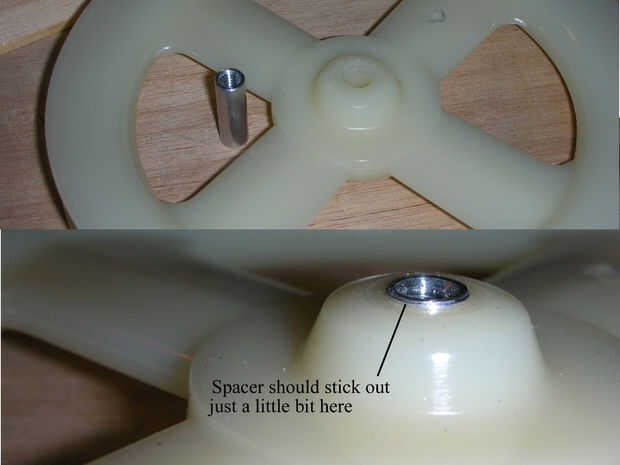

Luego añadir 3/4 en espaciador de aluminio #8 como se muestra (3). Si el separador no sobresale sólo un poco (1/32 en más o menos) puede presentar o arena del cubo hacia abajo un poco. Con arandelas a ambos lados del espaciador, apretar las arandelas con 1/2 en separador y compruebe que la rueda gira libremente.

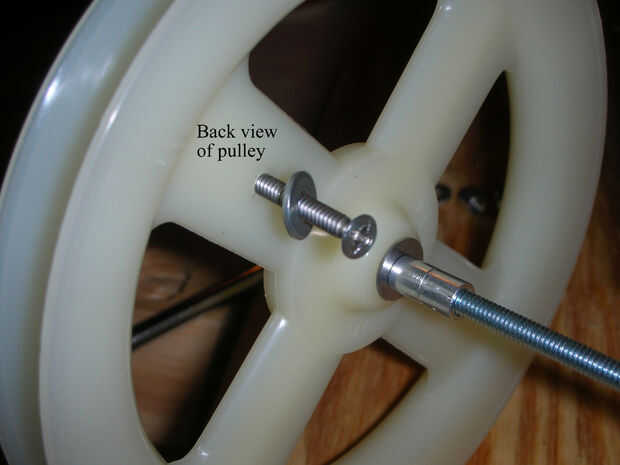

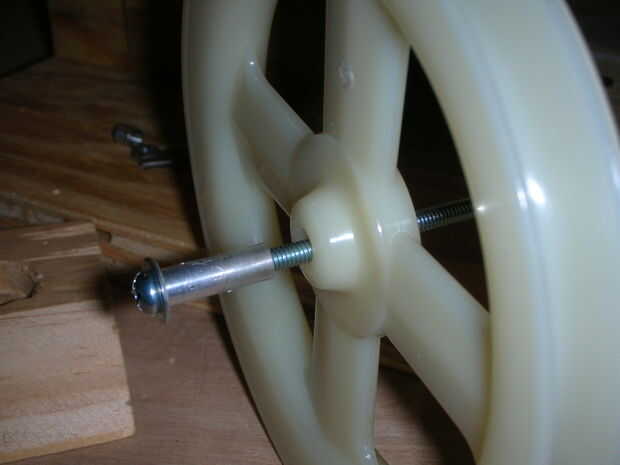

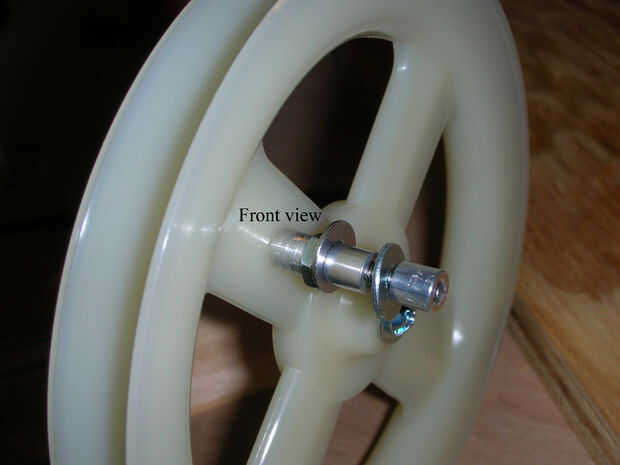

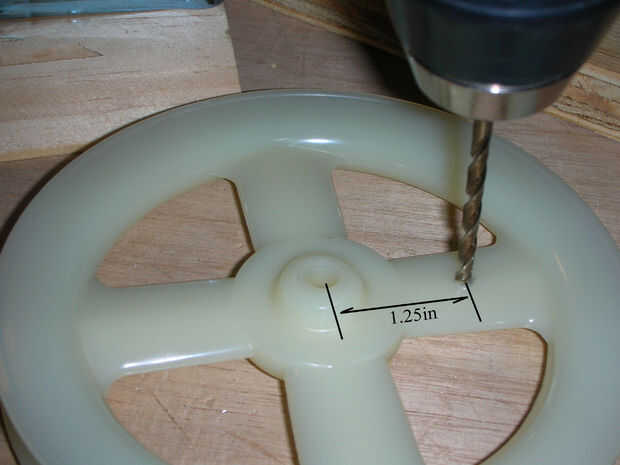

Retire el perno de eje y perfore un agujero para el #6 1-1/2 en tornillo que sirve como el brazo de la polea (5 y 6). En la parte delantera de la polea, agregue # espaciador en 6 1/4, tuerca, arandela, 1/4 en espaciador como se muestra (7 y 9). Asegúrese de que estos estén apretados.

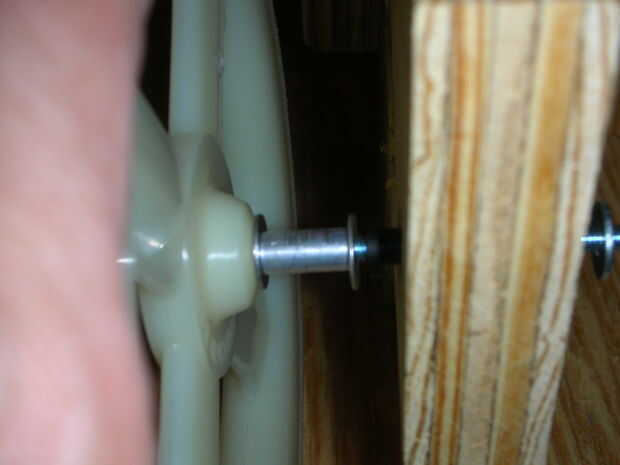

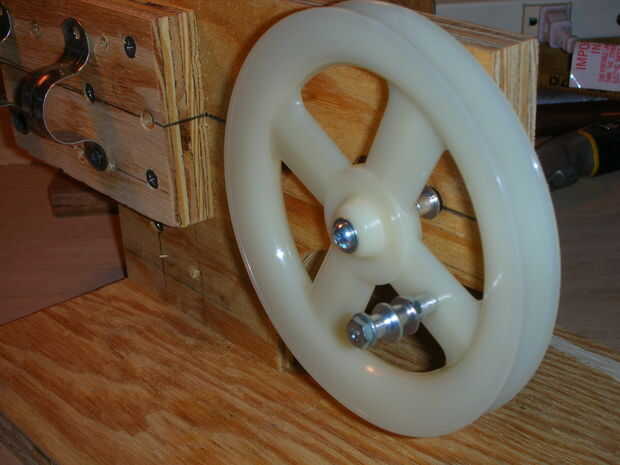

Coloque una brida T a cada lado del orificio en el bastidor para el montaje de la polea, vuelva a colocar el perno de eje a través del cubo entonces coloque una arandela, 1/2 en espaciador otra arandela en el perno de empuje a través de las bridas (8) y fije con una arandela y una tuerca en el otro lado.

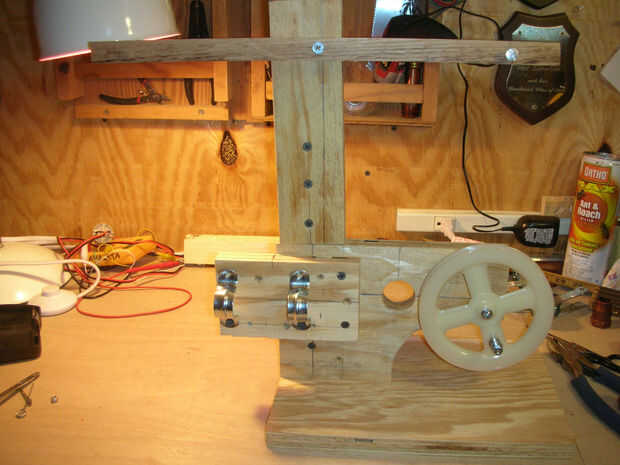

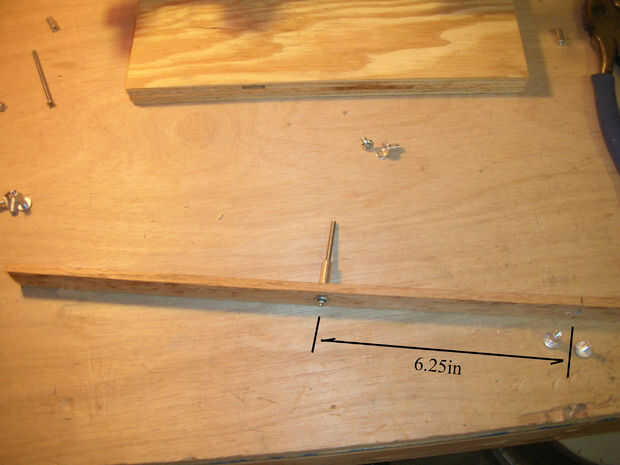

Cortar la tira de roble para la viga en el 14 1/2 en el centro y taladro para el perno. Luego en 6,25 en el centro, taladre un agujero para el puesto de enlace de aluminio conectar después con el brazo de la polea.
Taladre un agujero en la tira vertical en el bastidor para recibir los rebordes en forma de T para el eje de la viga en 6,25 sobre el eje de la polea, y 13-1/2 de arriba de la base.
Con un tornillo #8 x 2-1/ 2 pulg para el eje de la viga, poner una arandela en el tornillo y empuje a través del orificio central de la viga. En la parte posterior, agregar una arandela de 3/4 en espaciador y la arandela (10) añada T-bridas al vertical en el fotograma, introduzca el perno a través de las bridas y sujete firmemente con la arandela y tuerca (11).
La viga debe libremente - si no asegurarse de que los 3/4 en espaciador no está demasiado apretado contra la viga. Usted puede aflojarla sólo un poco contra la viga, y entonces cuando usted apriete la tuerca en el otro lado, que bloqueará el espaciador contra el T-brida. Use un conductor para sostener el perno mientras aprieta la tuerca.
