Paso 8: Conexión del pistón desplazador

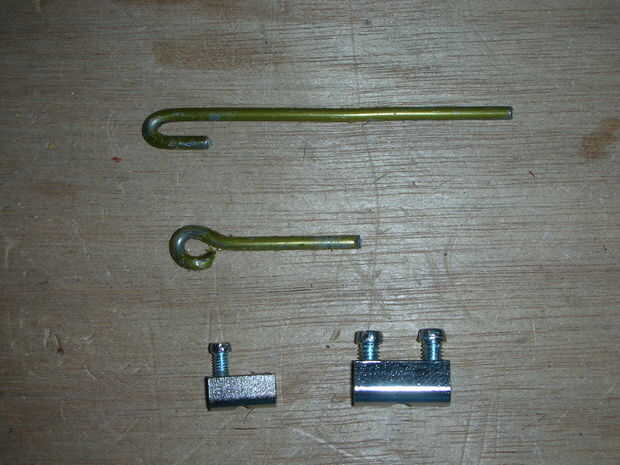

Haga un bucle de aproximadamente 4 in de percha (2) y luego recortar el eje en alrededor de una pulgada.
Hacer un gancho de otra pieza en 4 de perchas de alambre (2) para que el bucle que acaba de realizar se equilibre en el gancho.

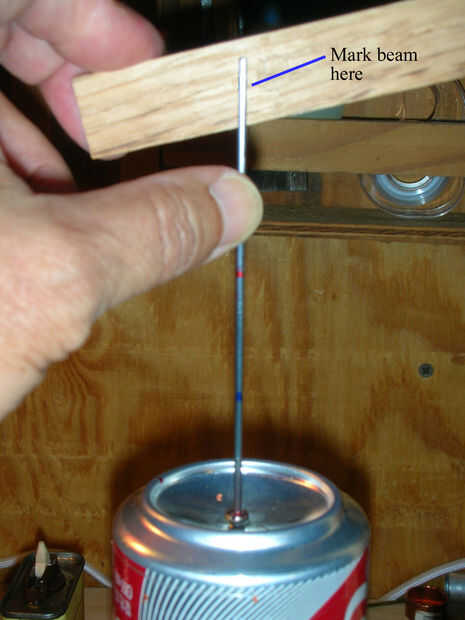

Tire hacia abajo de la viga y tire de la varilla de desplazamiento (3), sostenerlo sobre la viga y marque la viga donde la barra cruza la línea media de la viga. Perfore un agujero a través de la viga en esta marca - agujero debe ser sólo lo suficientemente grande como para que percha alambre girará libremente.

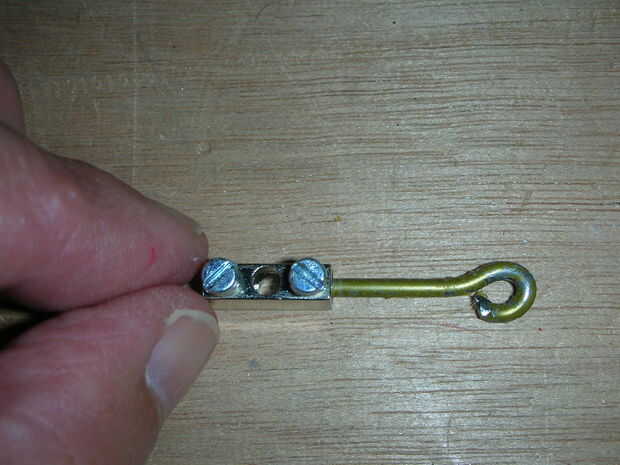

Ponga un bloque terminal grande en el eje de la pieza colocada que solo hecho (4), asegurándose de que el eje sólo se extiende a mitad de camino en el bloque y luego bloquear la pieza con un tornillo. Ahora sujete el bloque a la varilla de desplazamiento utilizando el tornillo de ajuste.

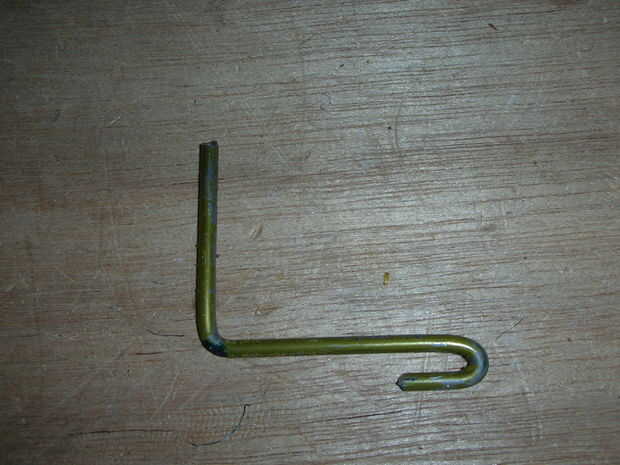

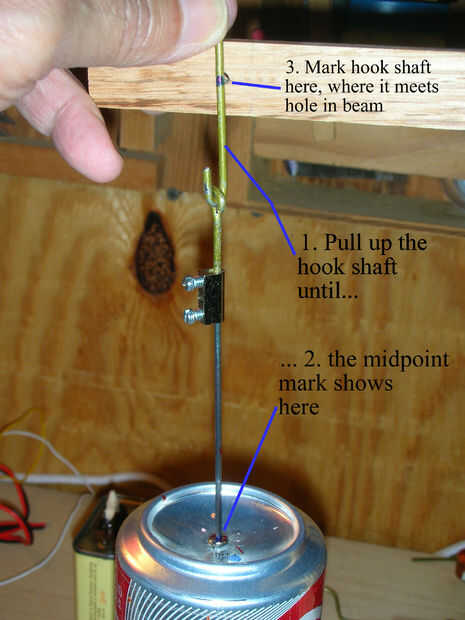

Apoyo de la polea con una banda elástica como antes para que el brazo de la polea es a 3:00 y la viga es nivel. Ponga el gancho a través del lazo y tire de la varilla de desplazamiento hasta la marca del punto medio que hiciste anteriormente muestra justo encima de la entrerrosca del rayo. el agujero sólo perforó en la viga y donde el eje del gancho se encuentra con este orificio (5). Doblar el gancho de 90 grados en esta marca, asegurándose de que el gancho quede plano cuando se hace (6).

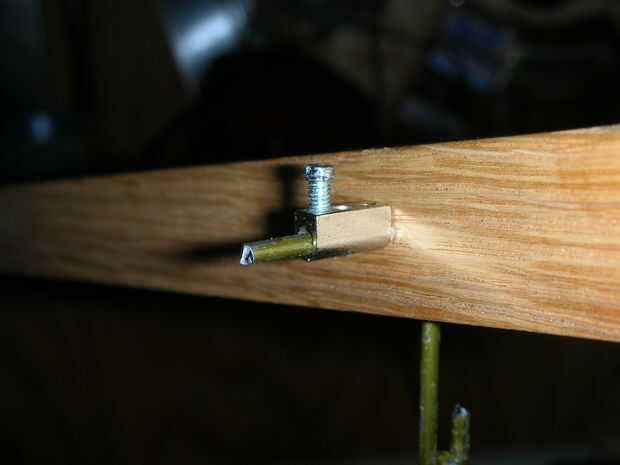

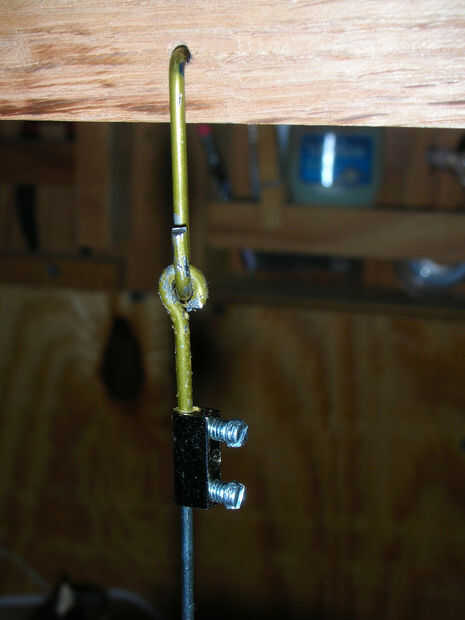

Poner el gancho hacia atrás a través del lazo, empuje el eje a través del orificio (7) y bloqueo por detrás de la viga con un mini bloque de terminales (8).
Los siguientes pasos le ayudará a asegurarse de que su motor arranque la primera vez:

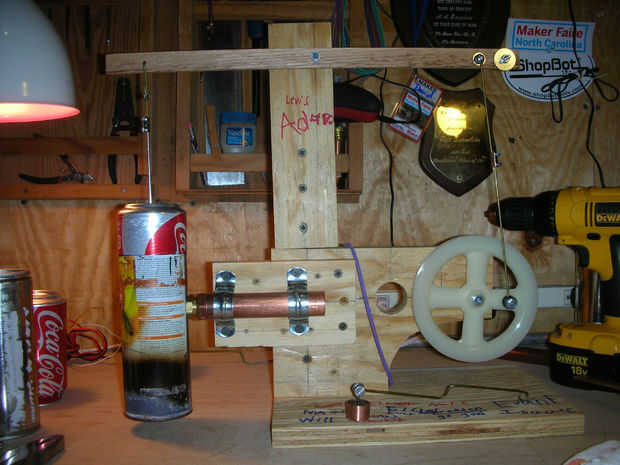

1. Compruebe el balance y la suavidad de la viga por separar el pistón de la polea, reinstalar el conector de la polea de la viga y luego girando la polea a ver si el brazo se detendrá en cualquier momento, o si tiende a ir a la parte inferior. Puede que necesite añadir otro perno para el rayo (9) y puso suficientes arandelas - sujeta con una tuerca - hasta que el rayo parece moverse con total libertad - 2 o 3 vueltas completas cuando le das a la polea brazo una buena vuelta. Hacia la izquierda.
2. la lana de acero del pistón desplazador puede aferrarse un poco la tuerca que sostiene el cilindro de potencia en, pero esto debe aclarar después de un tiempo.
3. Asegúrese de que los lazos no son demasiado apretados en el brazo del pistón y la tuerca de T mantiene la barra de pistón y extensión juntos. Utilice un poco de aceite en estos lugares y donde la varilla de desplazamiento corre a través de la entrerrosca del rayo.
