Un triciclo de carga del prototipo (4 / 6 paso)

Paso 4: Horquilla trasera y tubo de enlace

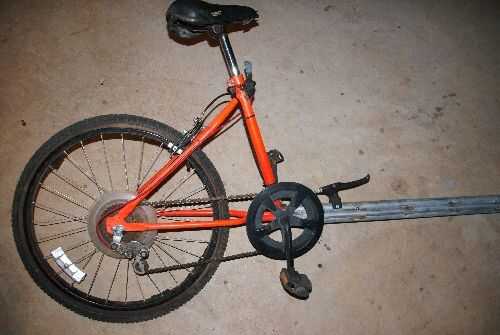

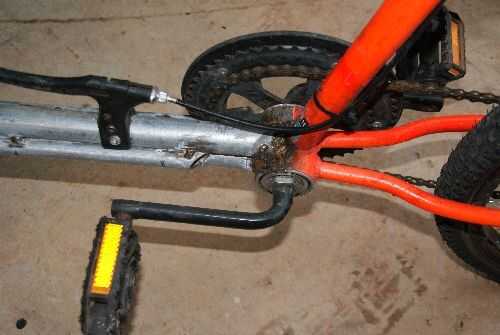

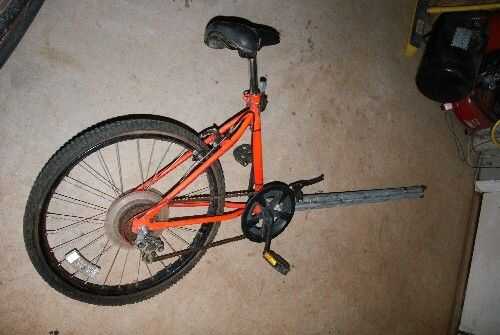

La horquilla trasera está conectada con el perno de pivote a través de un tubo enlace de 40" de largo (Foto #1). El tubo de enlace se compone de dos piezas de 1" soldado con autógena junto con dos piezas laterales de 1/2" EMT de EMT. Esto se suelda con autógena a del pedalier más baja de la horquilla trasera (Foto #2).

Esto demostró para ser uno de los puntos débiles del prototipo porque el tubo de enlace no era lo suficientemente fuerte como para evitar la flexión y torsión a lo largo de su longitud. Hay mucha influencia del tubo del asiento y silla de montar a lo largo de la longitud de esta parte de la estructura principal y todavía no tenemos un buen diseño para esta parte.

Foto #4 muestra el "freno" en el tubo enlace y la palanca de cambios situada en la tija.
