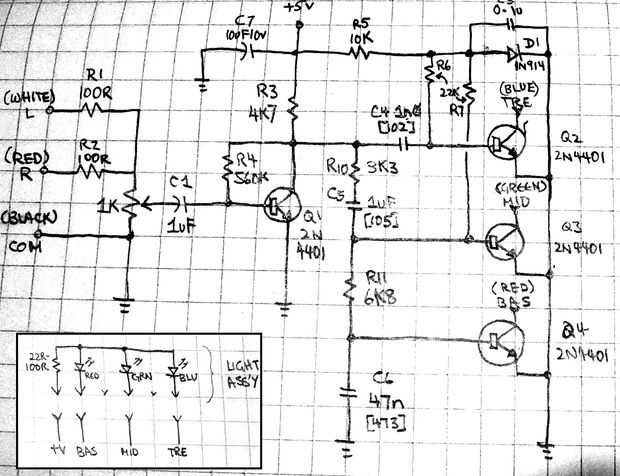

Paso 4: Descripción de circuito
Por simplicidad, TR1 puede omitirse si la salida es de auriculares. Conecte el lado de - ve de C1 directamente a las resistencias.

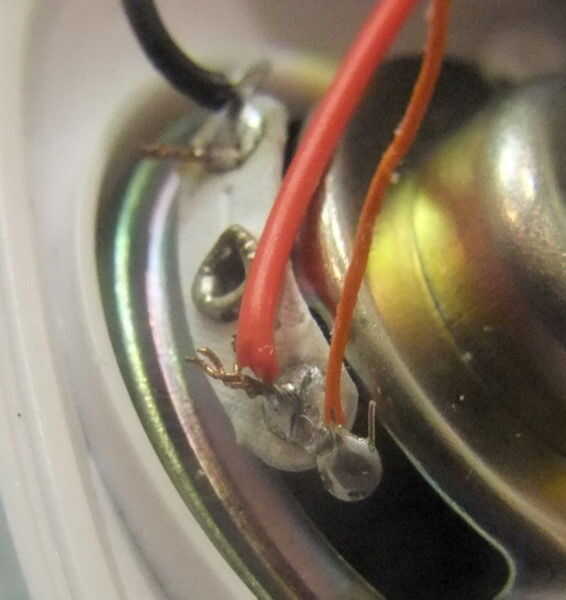

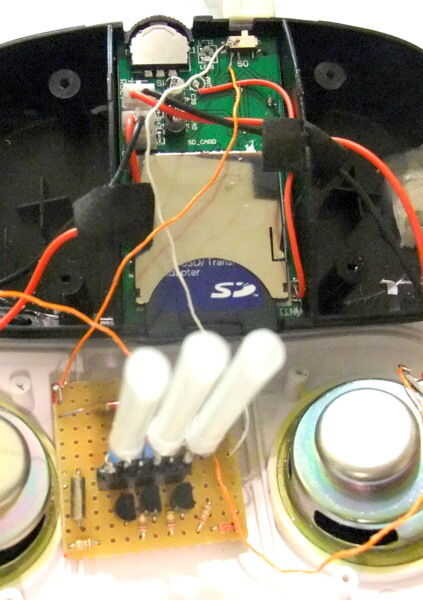

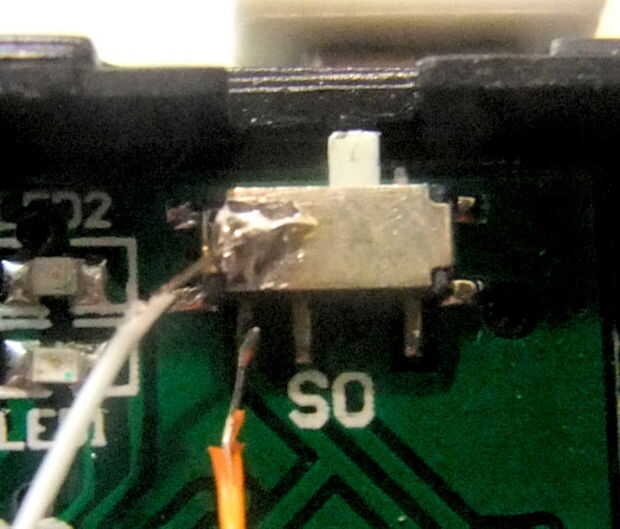

Para un amplificador pequeño como los altavoces mini utilicé, cambiar R1 y R2 de 10K y TR1 pueden ser saltados, así. Algunos closeups se incluyen para mostrar donde conecté los cables de señal y energía.
Debe tenerse cuidado con altavoces con alimentación superiores: voltajes pueden ser bastante alto y de puente amperios, podría haber una gran tensión entre la (+) de los altavoces.
