Paso 5: El amplificador de potencia y los controladores

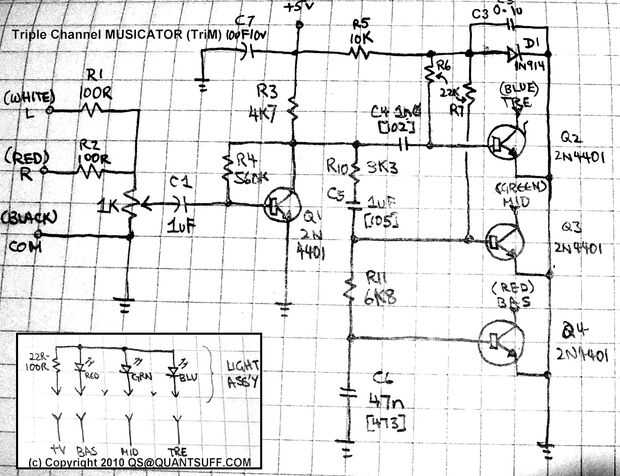

Cada uno de los transistores Q2 y Q3 es sesgada por la red formada por R5, D1 y C3. El voltaje en el ánodo de D1 es dentro de milli-voltios de la parcialidad E B de los transistores, que asegura que tiene una sensibilidad máxima a la entrada de audio. Esto también forma un rectificador de media onda para conducir nuestro circuito.

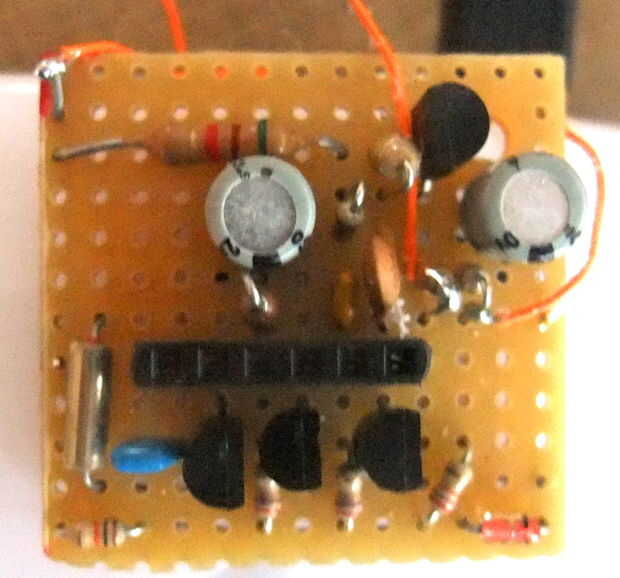

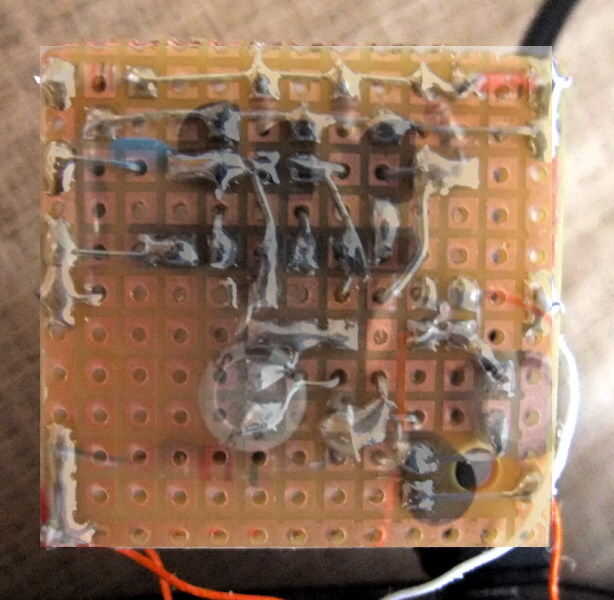

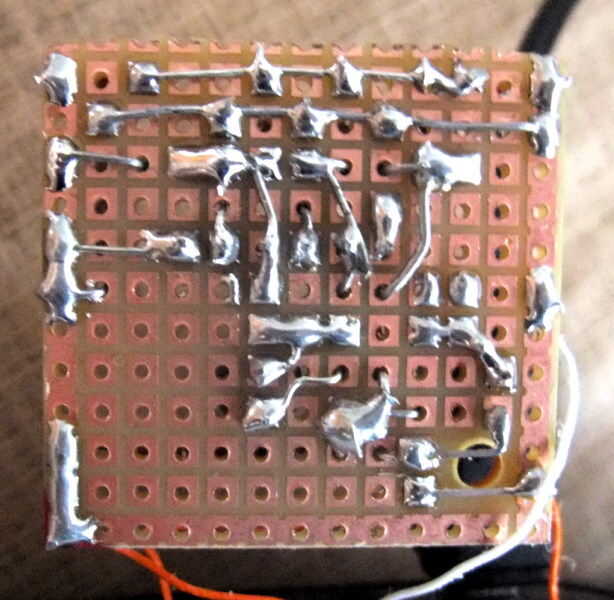

He utilizado placas de cobre para facilitar la construcción y las fotos de abajo muestran diseño bastante simple. El área crítica sólo es la interfaz de 6 pines. La última foto es la vista de 'rayos x' para mostrar el componente y el diseño de cableado.
Visitar youtube para más videos. Más se añadirán como tiempo permite.
A todos un feliz y seguro de vacaciones! qs
