Paso 2: Construir el módulo de AC
Cuidado! Nunca trabaje en un circuito energizado. Cuidadosamente la ruta y aislar todos los cables de.

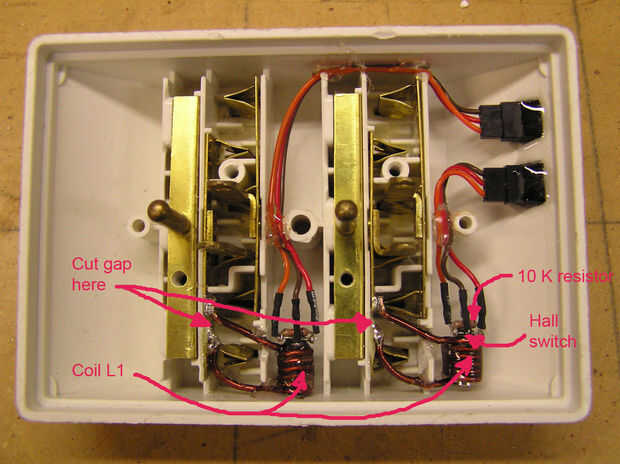

El módulo de AC consiste en una forma seis tomacorriente de CA que se ha modificado con un sensor de efecto Hall montado en dos de los seis Receptáculos disponibles. Cualquier corriente de más de 4 amperios produce un 5VDC, onda cuadrada de 60 Hz que puede ser leída por el módulo principal. Corte una pequeña rotura en el cable de neutro de los cables neutro dos tomacorriente que desea utilizar para la lavadora y la secadora. Corte un cuarto pulgadas de hierro perno aproximadamente una longitud de media pulgada. Envoltura de 6 vueltas de alambre de cobre #14 esmaltado alrededor del perno y de la soldadura de los extremos a cada extremo de la rotura en el receptáculo neutral. Pegue el interruptor hall con el extremo del perno con el lado biselado hacia el perno. Suelde la resistencia entre los cables fuera del interruptor del pasillo. Ver esquema y foto para más detalles. Asegúrese de que todo el cableado es separado y aislado correctamente.
El interruptor del pasillo también proporciona aislamiento total de los voltajes de línea AC.
