Paso 1: Detección de la gota de agua: fotodiodo de la viga del laser

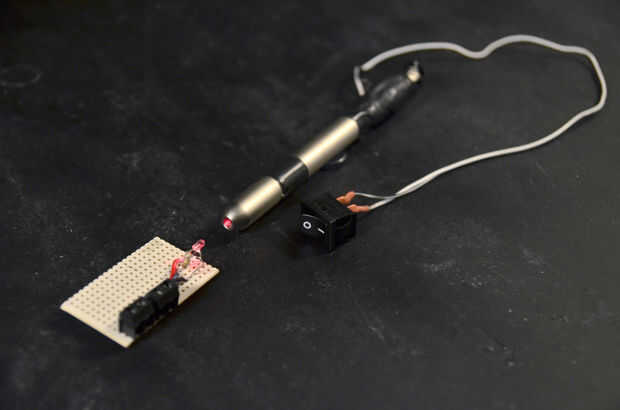

También investigamos el mayor componente electrónico que mide la interrupción de un haz de láser. Entre una selección de fotorresistores, fototransistores y otros componentes capaces de medir las variaciones de la luz, terminamos con un fotodiodo. Después de algunas pruebas, hemos añadido algunas resistencias en paralelo de la viga así como no ser tan sensible y sólo se verían afectado por interrupciones del láser y no ambiente luz por ejemplo. Este pequeño circuito es suficiente para permitir que el fotodiodo trabajar como un interruptor digital dando salida a 5v cuando el láser golpea el fotorreceptor y 0 cuando una gota de agua interrumpe el rayo láser. También colocamos una cinefoil (una hoja de aluminio negro mate usada en fotografía) perforado con una aguja se colocó frente al puntero láser para hacer aún más precisos para el goteo.
