Una bici del Motor - lo que un paseo oscilante (1 / 6 paso)

Paso 1: Plantillas y modelo inicial

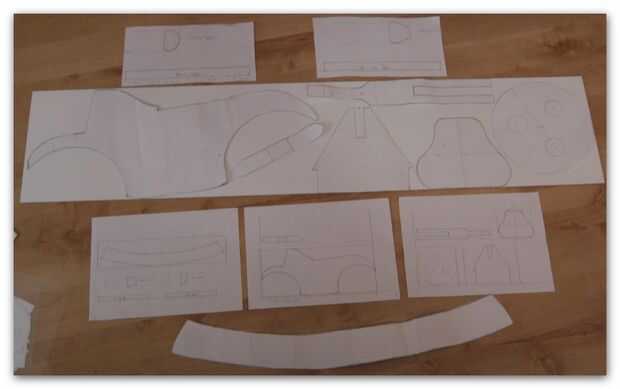

Las plantillas todas caben en un par de hojas A4 – comencé con papel cuadrado a escala de la fijación de las fotos, esto no funcionó así que decidí tomar las principales medidas y dibujar a mano alzada, las plantillas de estos donde refinado hasta que fui feliz que curvas donde correcto. Que luego fotocopiar los originales y un modelo en miniatura para que las partes trabajarían bien juntos "Esto también dio lugar a un modelo que una de mis hijas podría tener para muñecas allí"

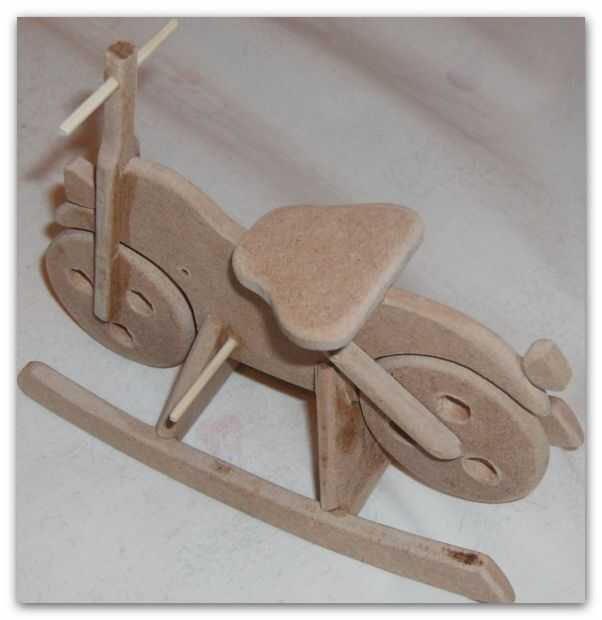

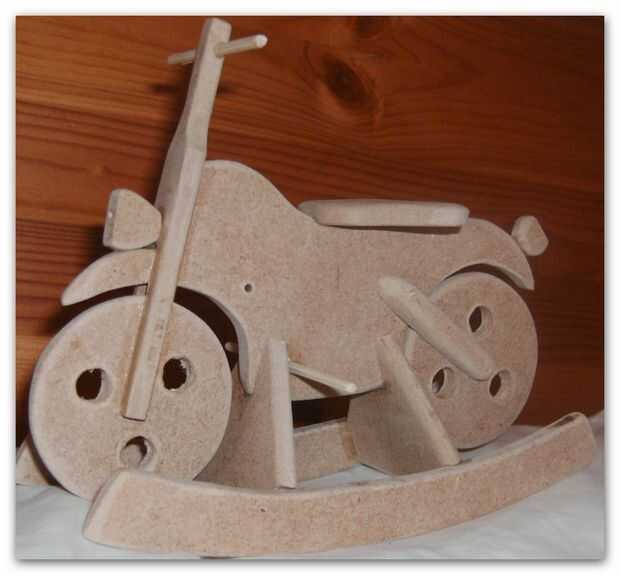

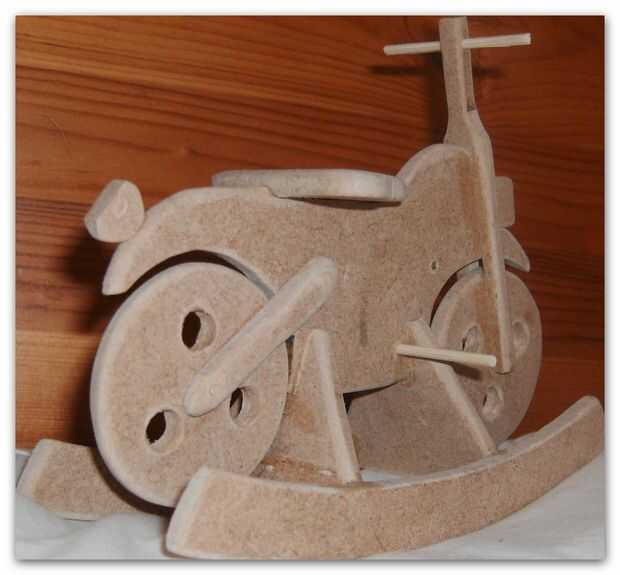

Como se puede ver el modelo fue formado en recortes de MDF y solo pegan. Desde el modelo decidí que el arco de la rueda delantera era demasiado cuadrado para que ajuste en las plantillas originales.

Lo que no sabría decirte era del tamaño de las ranuras en el eje de balancín apoya – esto dependerá el grosor del material final en el juguete de la escala completa. Ahora que estaba satisfecho de que las plantillas iban a producir un buen juguete los agrandados en una fotocopiadora, hice esto unas cuatro veces hasta llegar a un tamaño conveniente para el juguete terminado. Configurar este tamaño usando el interior de la pierna medida de mi hijo (no fácil de hacer cuando no quiere quedarse quieto, luego agregué un poco para permitir que para la edad.

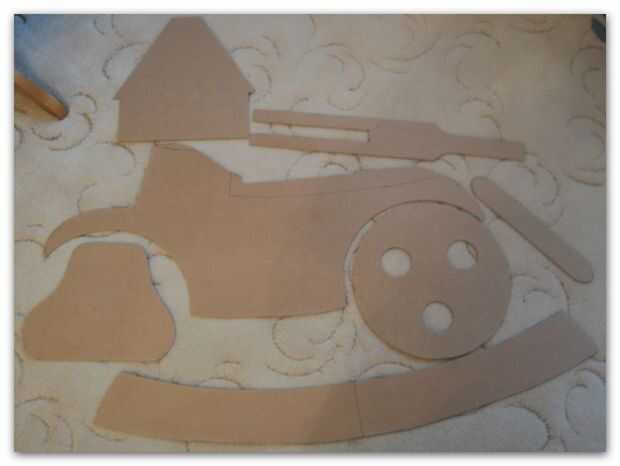

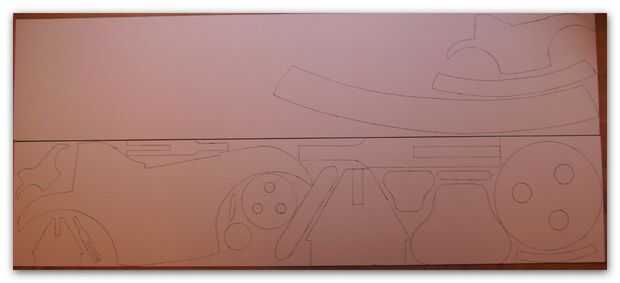

Lo que esto me dio fue varios conjuntos de plantillas que podrían utilizarse para hacer versiones del mismo juguete para niños de diferentes tamaños en el futuro. Transferí estas plantillas sobre un pedazo de madera prensada, poniendo los más pequeños en el medio para ahorrar en material. Corte las plantillas usando una sierra de banda para el corte áspero y una sierra de calar con una hoja fina en el detalle.
