Una bobina de Tesla de cantar - parte 1/3 - la bobina sí mismo (1 / 6 paso)

Paso 1: Paso 1: el marco

Primer lugar tienes que construir el marco, que contiene los dos principales bobinas fo el tesla: la primaria y la bobina secundaria. Decidimos construir una estructura de dos plantas. En la planta baja se encuentra el boquete de chispa y en el segundo el primario de la bobina. La bobina secundaria se coloca en la planta baja para conseguir cierta estabilidad a través del agujero en el primer piso. Perfore el orificio para el primario después de poner a través de los pilares porque entonces sabras exactamente donde hay que perforarlo.

El marco está hecho de madera normal que encontramos en nuestros hogares. Nosotros también buyed unos trozos de madera en el centro del edificio. Sólo tienes que pedir resto madera de otras personas para que usted puede conseguir realmente barato. Las partes solo pueden conectarse con pegamento o tornillos pero intentan reducir al mínimo las piezas de metal en la superficie del piso superior.

El boquete de chispa es realmente nada más que dos tornillos grandes con espacio entre ellas, que puede ser regulado, porque tienes que averiguar cómo será la configuración. El espacio debe ser variable. El espacio final depende de la tensión, que tiene en el circuito de la bobina primaria, se puede decir: usted necesita 3.000 V para la distancia de un milímetro.

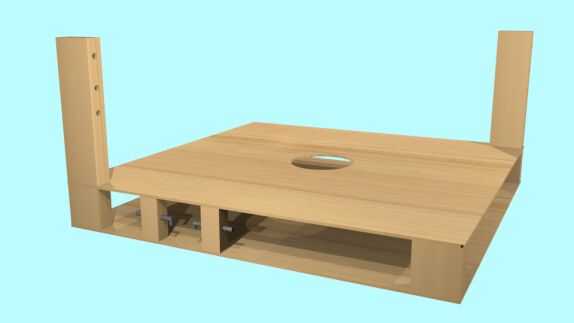

Hemos creado un modelo de nuestro marco en blender, lo que puede tener una mirada en él por sí mismo. En el archivo ZIP a continuación, puede obtener el modelo de la estructura para planificar su propio. No dude en cambiar de cualquier manera si tienes que.
