Paso 1: Teoría y método

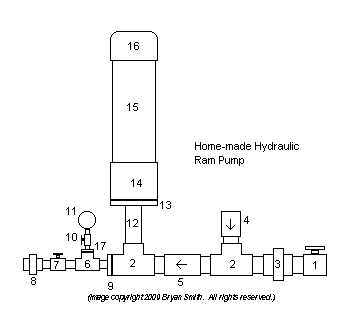

La bomba tradicional ram tiene la entrada enfrente de la válvula de salida con la válvula de residuos vertical conectada a través de una pieza T en el medio. Una configuración típica es la versión de la Universidad de Clemson, en el esquema numerado que es la entrada a la derecha en el #1, válvula de residuos en el #4 y válvula de retención de salida unidireccional en el #5 con el #15 con depósito de aire. Durante el ciclo de trabajo se puede ver que el pulso de presión será reflejada por la válvula de cierre en la parte inferior de la pieza en T y dispersa igualmente detrás contra la corriente a la entrada, así como aguas abajo de la válvula de salida.
Sospeché que dirige los impulsos de presión de una manera más enfocada hacia la salida de válvula de retención podría resultar en mejor eficiencia de bombeo.

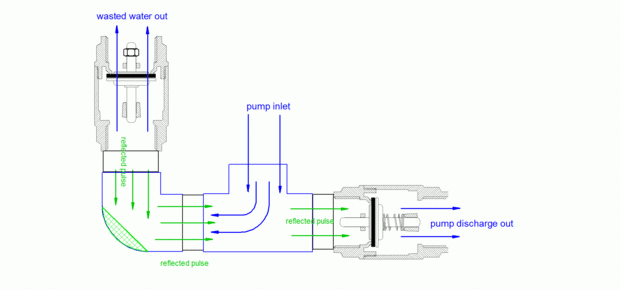

Mi método de lograr esto era colocar la salida frente a la válvula de residuos con el fin de recibir los pulsos de presión más directamente. Una solución fue colocar la válvula de residuos en el extremo opuesto de la salida y la entrada entre los dos, entrar ya sea desde arriba o al lado, colocada en una entrada lateral para la estabilidad del dispositivo. Los impulsos de la válvula de residuos se reflejaría a través de un codo modificado 90 grados a la salida.

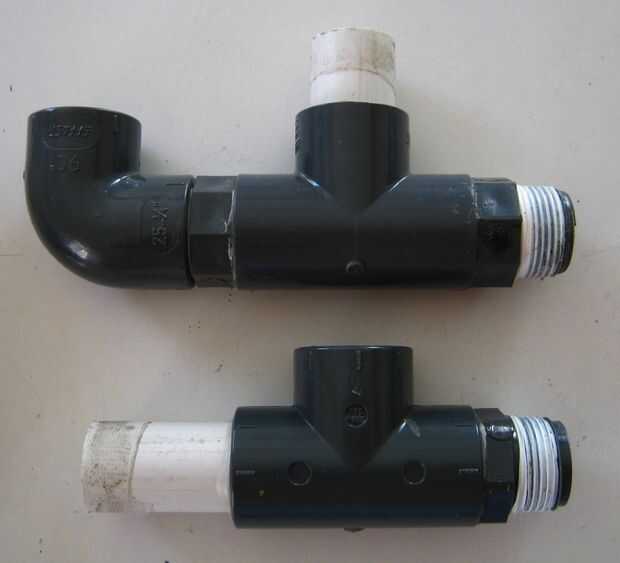

He construido dos dispositivos de 25mm (3/4"), una configuración tradicional y mi medida uno, usando intercambiable, revise las válvulas de variaciones de estructura reducida que podrían afectar los resultados así como mantener los costos.
Banco de pruebas se realizaron en el jardín con un recipiente de 5 litros en una longitud de 50cm de tubo de 25mm diámetro. La salida fue enganchada sobre una viga de cochera 190cm de altura, simplemente porque tengo ningún río, arroyo o cualquier otro tipo similar de medio ambiente apto para pruebas de campo.
