Una bomba de mejor ariete hidráulico Simple (2 / 6 paso)

Paso 2: piezas

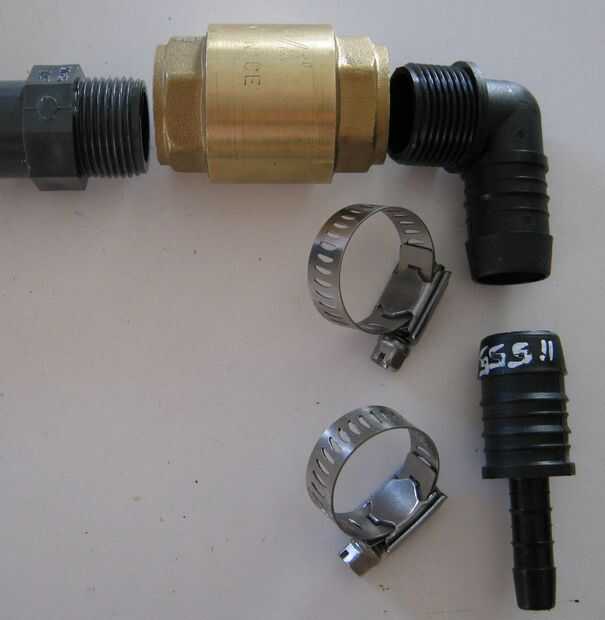

Inicialmente utilicé dos 3/4" válvulas de retención, pero después de algunas pruebas encontré que una válvula de 1" trabajó mucho mejor para la puerta de residuos que los más pequeños. Usé un 1" conector de la válvula de 1" a 3/4" adaptador para el conector original de 3/4".

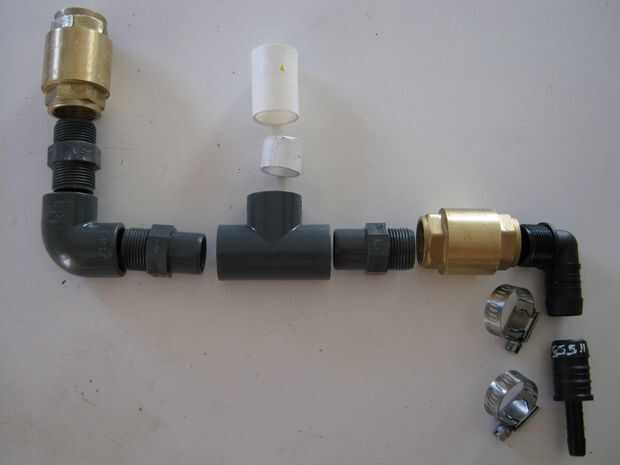

Partes comunes

  • conector de barril de 1"
  • 1" a 3/4" adaptador
  • 3/4" conector de barril
  • 2 abrazaderas de SS
  • una longitud de 70 cm de manguera de vinilo 20mm
  • barb recto montaje de 20mm a 10mm
  • Codo 3/4" roscada a barb 20mm
  • manguera de vinyl de 10mm de 3 metros
  • válvula de bola de pvc de 25mm en la entrada para mayor comodidad

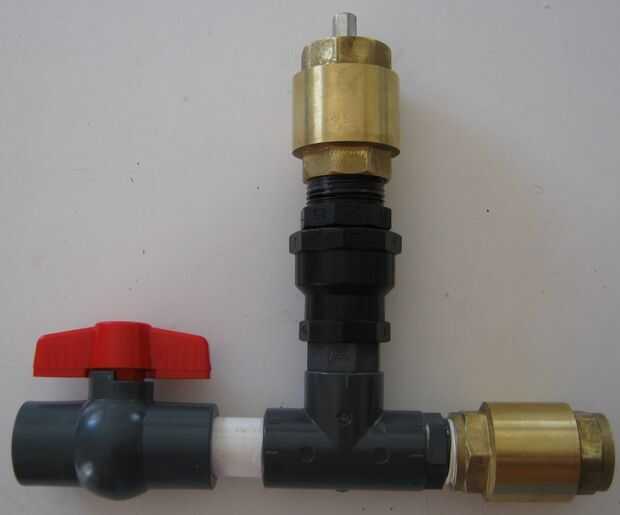

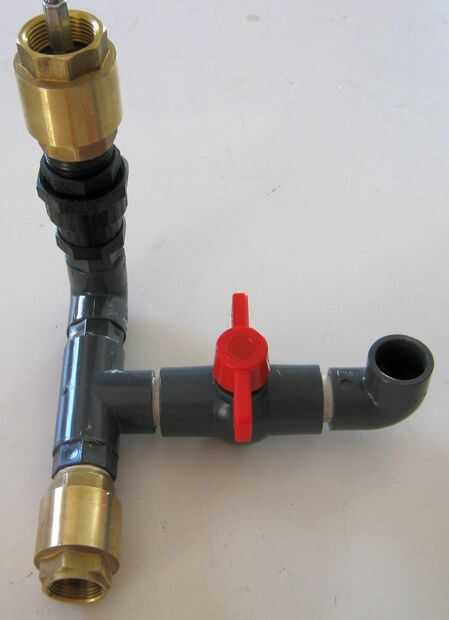

Mi config de cuerpo de bomba personalizado utiliza:

  • 3/4" 90 grados de codo
  • 3/4" T pieza solvente
  • 2 x 25mm para conector solvente 20mm

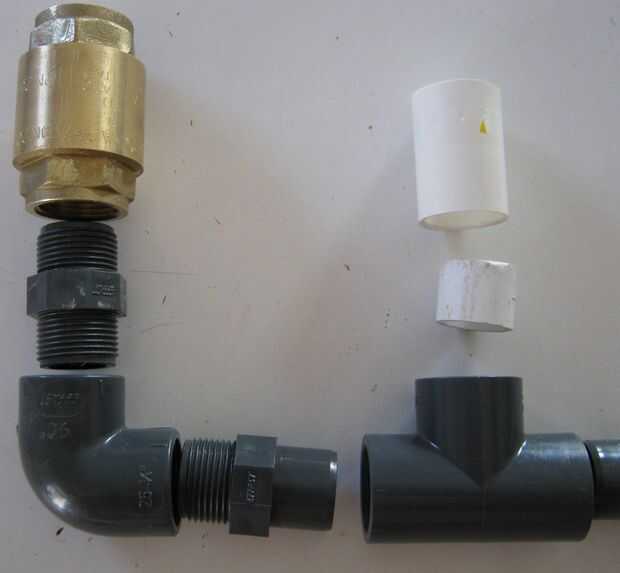

Los usos tradicionales de la configuración:

  • 3/4" T pieza, solvente en los extremos y 3/4" roscado en la parte superior
  • 1 x 25mm para conector solvente 20mm
