Paso 4: Hacer el fondo de seguro y seguro
bailarín es tocado en apropiadamente en los lados de su cintura. Este sensor de tacto, se puede utilizar espuma resistente, que tiene un
resistencia y cuando se siente una presión, también se siente una tensión a cambiar todo.
Así, el plan aquí es unir la espuma segunda Lilypad arduino y entre 5V y tierra, y medir el cambio
en voltaje a través de la espuma. Si la caída de tensión es importante, debe sonar el altavoz que está también conectado al arduino
un sonido de 'sirena'.

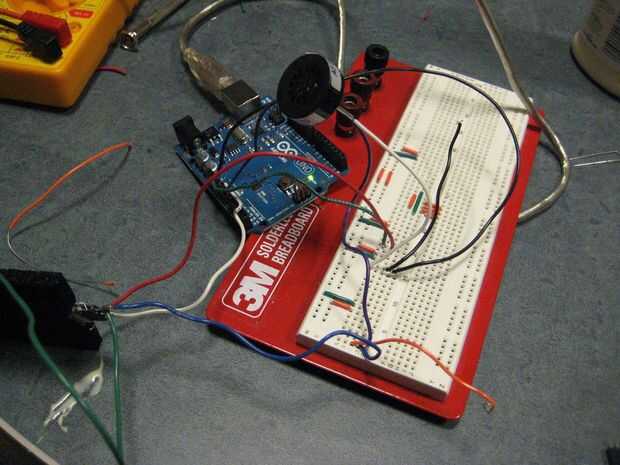

En primer lugar, cuando fue probada la espuma, fue encontrado para ser medir las resistencias en el rango de 20-30K Ohms. Esto significa que
para escalar hasta una tensión significativa, un divisor de voltaje se utiliza para conectar la espuma a arduino. Los cambios en el voltaje de
que se observaron después de este divisor del voltaje fue utilizado, fueron de 3V (la espuma no se toca) a menos de 1V (cuando la espuma
fue presionada hacia dentro). La Vout de este sistema es en valores analógicos, y así esto es conectado al pin A0 de arduino.
Para completar este sistema de alarma, también queremos un altavoz conectado a arduino y la parte inferior del traje de la bailarina,
se apagará cuando la tensión cae por debajo de cierto valor en espuma de wasit de la bailarina. Así, asignamos un piezospeaker
entre tierra y Pin 12 de arduino.
El circuito final debe conducir a lo que se muestra en la figura segunda en este paso. No se olvide de coser ahora la espuma sobre la cintura de la
el vientre inferior del bailarín y coser todos los hilos de los cables. Coser el arduino en la tela (en las patillas que no van
para ser usado!).

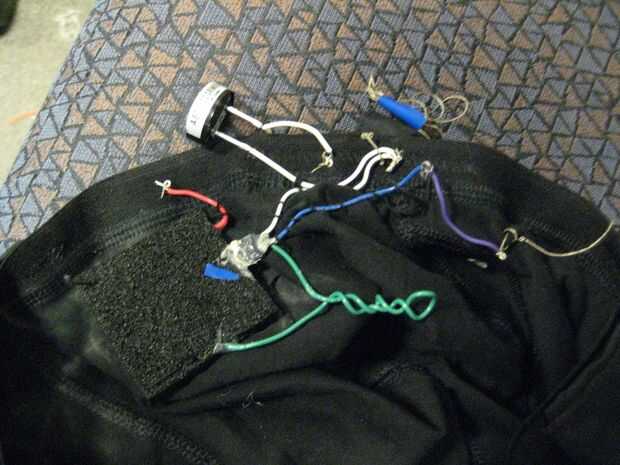

Después de coser, parte inferior de la bailarina del vientre debe buscar como lo hace en la última figura de esta etapa.
