Una caja de compuerta recirculación para prospección de oro (2 / 10 paso)

Paso 2: Construir el cuadro y horquilla

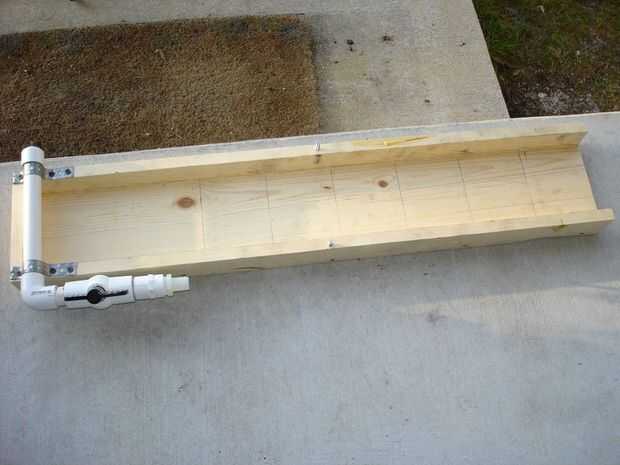

La esclusa sí mismo es sólo una simple tres lados caja. Decidí mantenerlo simple y barato, así que lo hice si madera. Utiliza una tabla de pino de 1 x 6 36 pulgadas de largo de la base y 1 x 3 para los lados. Todo se sostiene junto con pegamento del gorila, tornillos y clavos. He marcado la ubicación de donde estarían los rápidos. También había construido y conectado un spraybar para rociar agua en la parte superior de la compuerta. Más sobre todo esto en pasos posteriores.

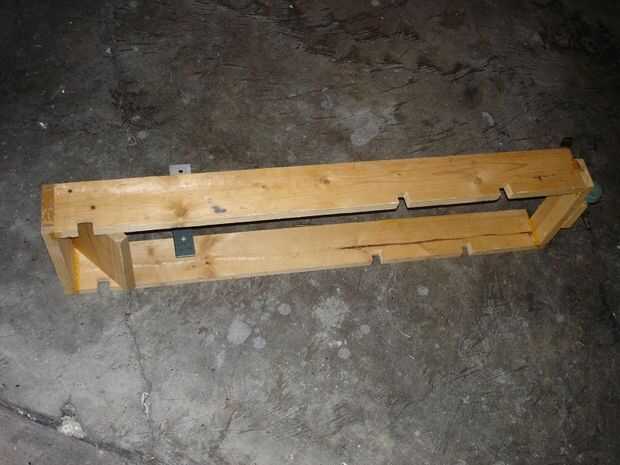

La cuna que sostiene la compuerta sobre la tina se construye de manera similar. Se hace de pedazos de 1 X 4 de pino encolados y atornillados juntos. Muescas cortadas en la cuna le permiten bloquear en el borde de un recipiente de plástico. Tengo dos sistemas de muescas en la cuna, que le permite colocar en dos recipientes de diferente tamaño.

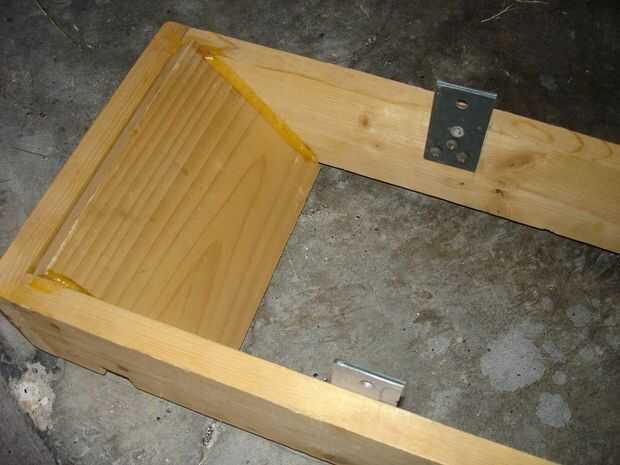

Una pieza de 1 X 6 de madera está montada diagonalmente en un extremo de la cuna para actuar como un tablero de splash para volver a caer en el extremo inferior de la esclusa en la tina de agua directa. La cuna es aproximadamente 1/2 pulgada más en interior ancho de la compuerta (esto es importante). La madera de la esclusa se hinchan cuando se moja. Si usted no proporciona suficiente espacio, la esclusa y la cuna pueden trabar juntos. Descubrí la manera dura en una versión anterior de la esclusa. Puede ver la evolución entera de este proyecto en mi sitio web.

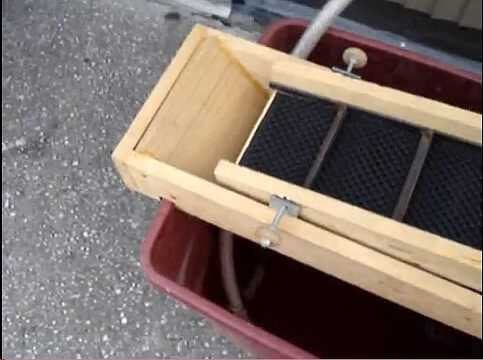

La cuna tiene dos puntos de bisagra de aluminio pesada hoja atornillada sobre la misma. La esclusa tiene dos 1/4-20 tuercas en t instaladas cerca de su extremo inferior para aceptar los pernos pasan a través de los puntos de articulación. Esto permite que la compuerta pivotar hacia arriba y hacia abajo para ajustar el ángulo de caída.
