Una caja de compuerta recirculación para prospección de oro (5 / 10 paso)

Paso 5: Hacer los rápidos

Mi mayor desafío en esta generación estaba haciendo rápidos para la compuerta fuera de stock de ángulo de acero. Yo soy un viejo carpintero. Puedo hacer cualquier cosa fuera de madera. Metalistería aunque es más un reto para mí. Así que dudé un rato antes de dar el paso y usando el acero. Pero decidí que ya era hora de que aprendí a soldar de todas formas. Así que compré algunos valores de ángulo de 1/2 x 1/2 y algunos acción plana de 1/2 x 1/8. Mi intención era utilizar la acción plana como rieles a ambos lados de la compuerta y soldar la culata ángulo entre ellas para hacer rápidos. La Asamblea toda carabina de acero se podría levantar fuera de la esclusa durante la limpieza.

Colocaron 6 rápidos, 4 pulgadas de distancia y a partir de 4 pulgadas desde el extremo inferior de la compuerta. Corté las piezas de acero sin demasiada dificultad, aunque sólo tenía una sierra de mano para el trabajo. Tengo un montón de metal herramientas de trabajo.

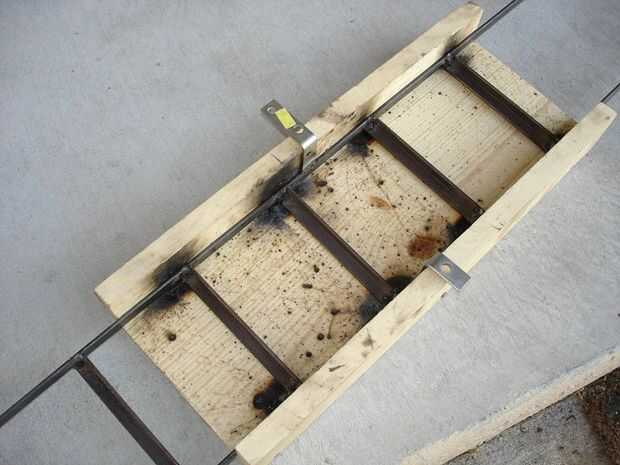

Construí una sección corta de compuertas de madera para servir como una plantilla para soldar las piezas juntas. Utilicé un soldador prestado para soldar las piezas juntas. Mi soldaduras son feos (necesitan más práctica) pero parece bastante fuertes. Yo también soldar dos piezas angulares en el medio de la Asamblea de fusileros para servir como puntos para la celebración en la esclusa de ancla.  Nada mal para un novato de soldadura.

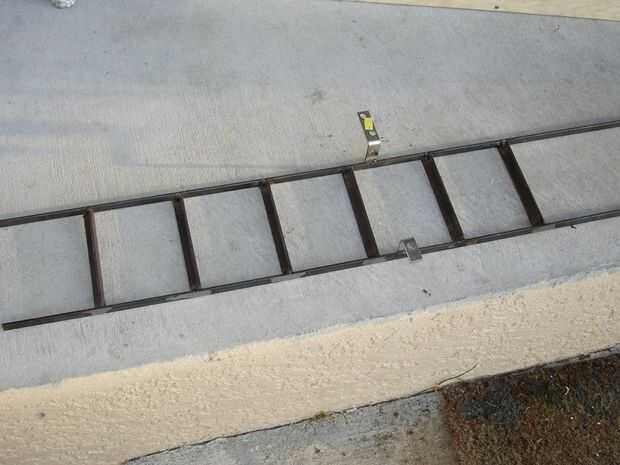

La tercera foto muestra el montaje de fusileros casi terminado, como una mini escalera. Todavía necesitaba recortar un poco la oreja de sujeción superior hacia atrás.

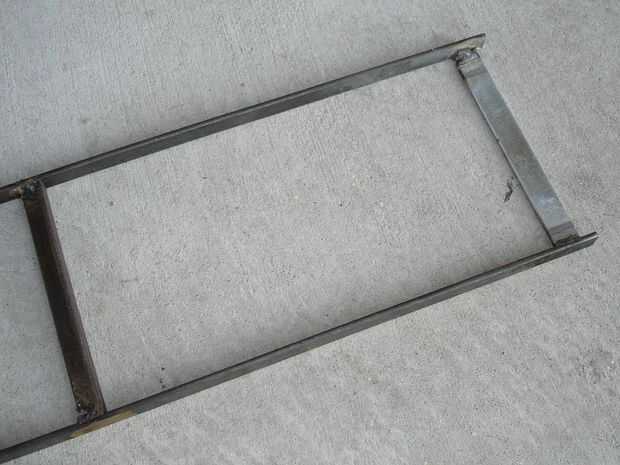

Después de la primeras pruebas con la esclusa, encontré que necesitaba para soldar otro pedazo plano en el extremo superior de la Asamblea de fusileros (foto 4) para sostener la malla y estera acanalada que iría bajo las corrientes. Más sobre ésos más adelante.

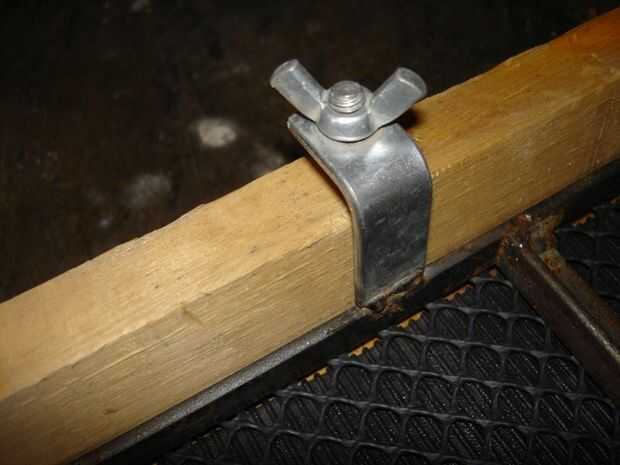

La última foto abajo muestra la celebración de la bandeja de fusileros en la compuerta. Hay ángulo recto dos "orejas" soldado con autógena en el centro de la bandeja de fusileros. Tienen agujeros de paso en que encajan en los pernos de suspensión en las paredes laterales de la esclusa. Tuercas que mantienen en su lugar. Es un buen sistema. El único desafío es no perder las tuercas al desarmar la compuerta para limpieza.
