Una caja de energía portátil para fotógrafos (4 / 8 paso)

Paso 4: cableado

Samlex el manual indica que el inversor necesita un fusible de 40 amperios. Es una práctica eléctrica común para un circuito de 40 amperios para utilizar cable calibre 8. Con un cable grande, es más fácil para el inversor a los amperios necesarios para ejecutar las luces estroboscópicas. Cable de calibre estándar casa 12 es demasiado pequeño y hará que el inversor de la señal sonora y cambiar a una onda senoidal modificada.

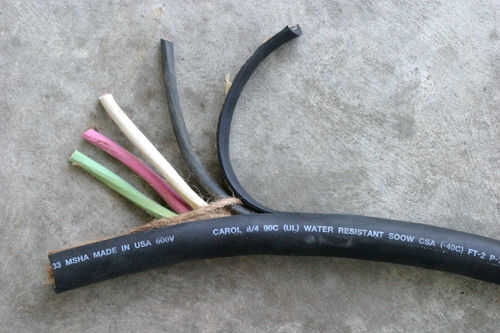

Use alambre trenzado de calibre 8 en lugar de cadena. Es mucho más flexible y se ejercer menos fuerza en todas las conexiones. SOOW cable de 8GA tiene varios alambres trenzados dentro y es relativamente barato.

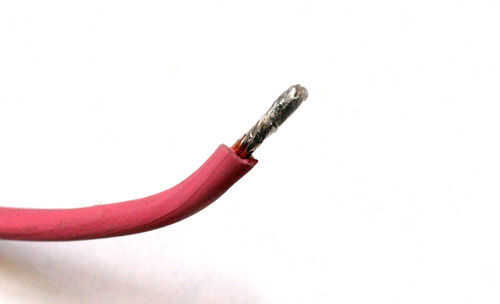

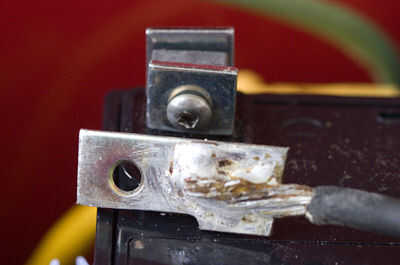

Los extremos de los cables de la lata y soldadura/antorcha en los conectores de la batería. Use conectores de tamaño total de la batería. Conectores de tamaño más pequeños pueden limitar la carga máxima por más de 400 vatios. No he podido encontrar los conectores del inversor adecuado, estañado y forma el alambre con los alicates por lo que encajaría dentro de la toma de corriente del inversor.

Si el inversor no se potencia más de 1000 vatios de luces estroboscópicas sin pitido, desoldar las pinzas de la batería y tratar de conectar directamente los cables a los terminales con tornillos y arandelas. Emplee dos roldanas en cada terminal para evitar que el perno siendo tirado a través. Corte los extremos de un 2 1/2" abrazadera esquinera hace arandelas cuadradas muy fuerte.  En el futuro podría tratar de usar el cable de un par de cables de puente viejo para ver si hay cualquier amperios se gana con un conductor más grande.
