Paso 7: Instalación del Hardware 1 - construyó el centro de control
Es no un paso muy fácil para ir. Es necesario hacer alguna soldadura, si tuvieras nunca soldadura algo, por qué no empieza aquí.
En primer lugar, vamos a cortar acrílico 2, descargar el archivo aquí, o usted puede comprobar en el archivo adjunto.
Al final de este paso, llegaremos a un centro de control, que se ve como un pequeña pc host. Puede hacer referencia a imagen 11 y 12.

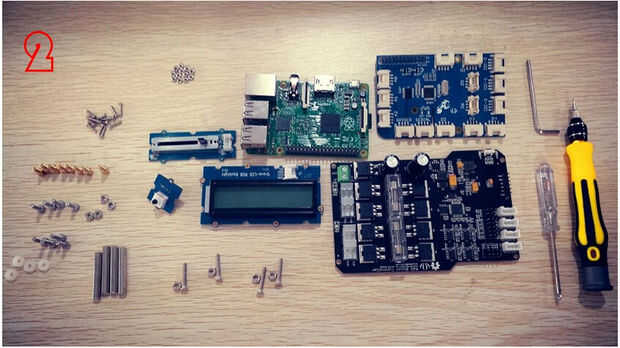

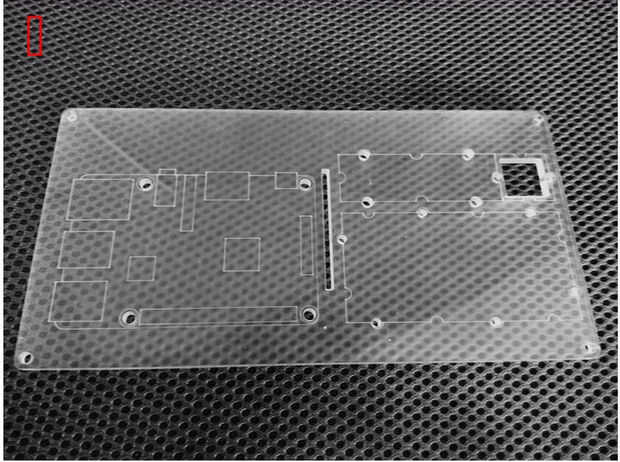

Primero que necesitamos a láser corte algunos, el acrílico superior e inferior. Haga clic aquí para descargar archivo 2d.
Luego viene la parte más difícil. Tenemos que pegar un interfaz en el acrílico de la parte inferior, son
- interfaz de 4 pines grove x 4
- jst2.0 Gato x 2
- DC Jack x 2

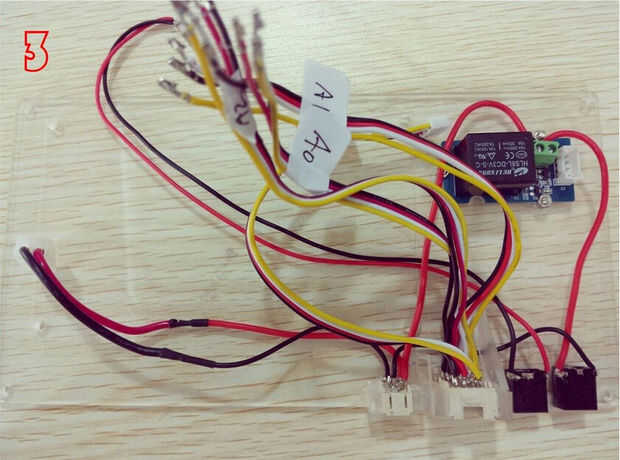

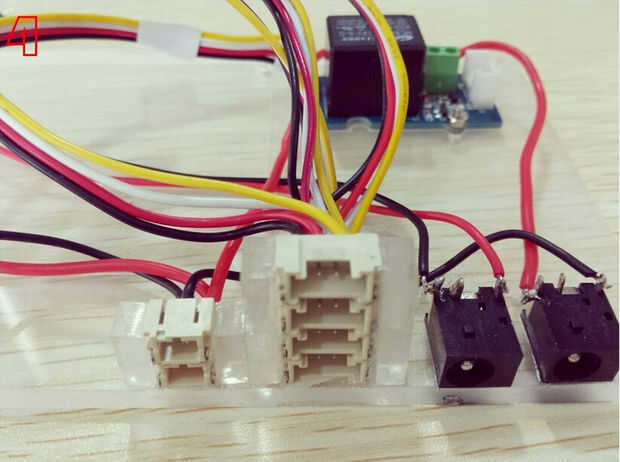

Ponerlos en el lugar correcto como se muestra en la imagen 3 y 4. La echada ellos om el acrílico inferior con algun pegamento del AB.

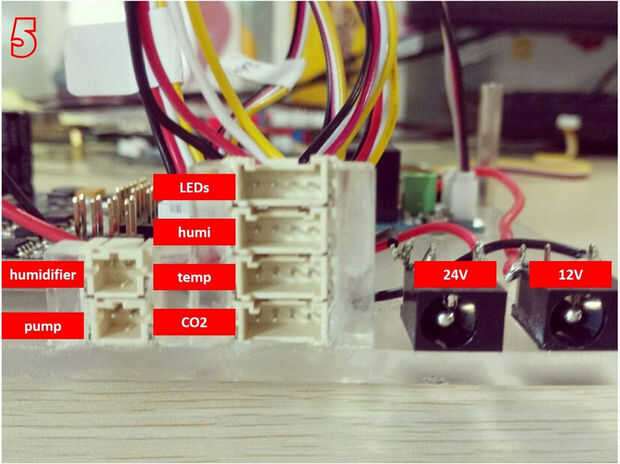

¿A continuación, se debe soldar un cable en cada conexión, no sé la conexión? No importa, le dirá pronto. Como se muestra en la imagen 5.

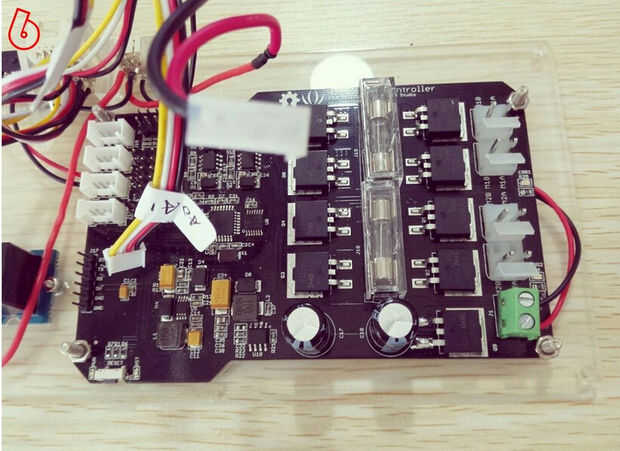

Conexión de GrovePi, consulte imagen 13.
Conexión de Hércules, consulte imagen 14.
