Paso 2: Construir el amplificador y la etapa del detector

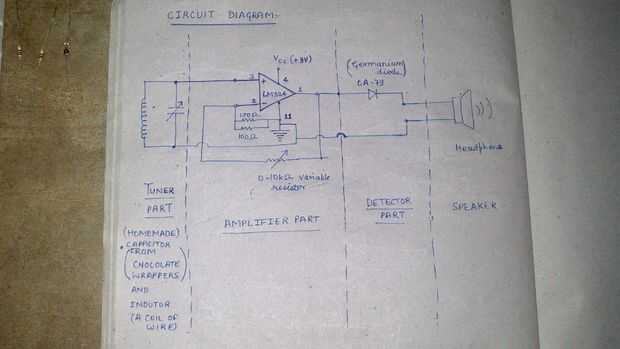

La parte del amplificador de voltaje de la radio consiste en un opamp con resistores conectados para formar una configuración de amplificador no invertir (arriba se muestra el circuito completo de la radio construida). Esta etapa amplifica las señales del circuito sintonizado de cerca de 200 veces si el potenciómetro está en su valor máximo. Usé un IC LM324 para el opamp, ya que puede funcionar en voltajes de la fuente de energía muy baja.
Después del amplificador, viene el detector que es un simple

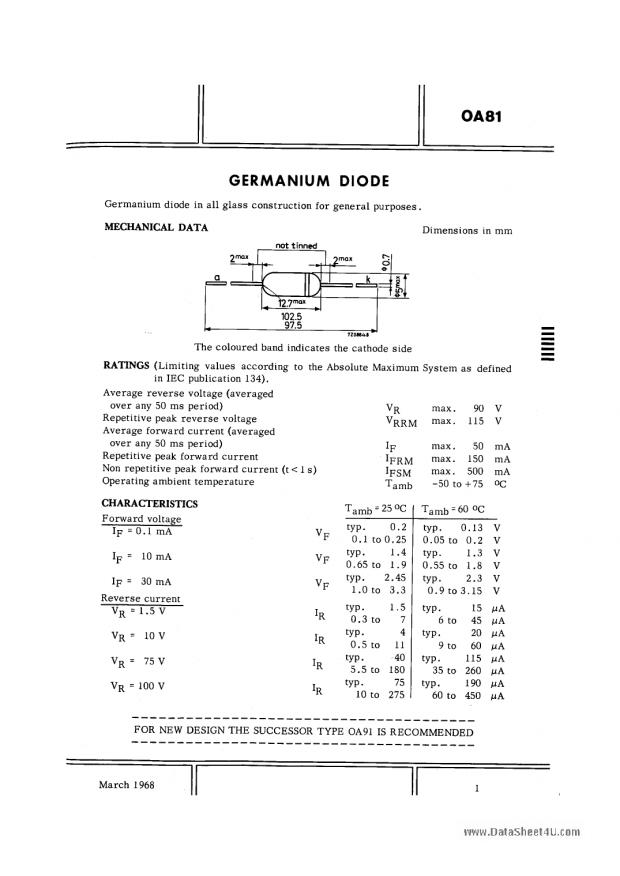

. El diodo actúa como un rectificador y aumenta el voltaje promedio a los auriculares. Diodos de germanio se utilizan ya que tiene una tensión muy baja caída hacia adelante, casi alrededor de 0,3 voltios.
