Paso 3:

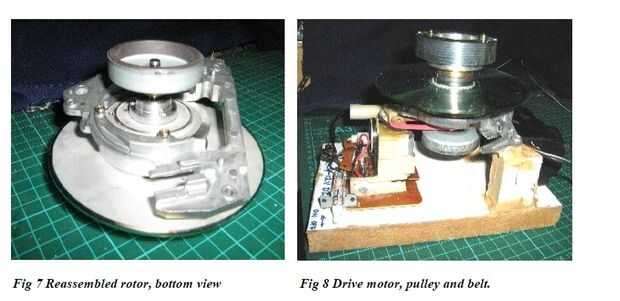

Reemplace el volante también en la orientación inversa a su posición original. Ahora debería tener una Asamblea que se parece a Fig 7, visto el montaje al revés...
Dependiendo del modelo de VCR, debe tener un marco de montaje unido al rotor principal video con tornillo de 3 o 4 puntos de fijación. Usted tendrá que hacer una base con algunos soportes o postes para permitir que el rotor montado en posición horizontal. En el grabador de vídeo, los rotores están montados en un ángulo con la horizontal para permitir que la cinta para que se analicen diagonalmente, por lo que generalmente serán necesario los puntos de fijación a diferentes alturas para obtener el rotor cuando se utiliza como una centrifugadora. Tratar de conseguir como exactamente como sea posible, de lo contrario su centrífuga se balancea violentamente cuando está en funcionamiento. Usé el tablero del mdf para la base y dos puestos y un soporte de metal para el montaje de la tercera. Puede utilizar unas arandelas debajo de los marcos de montaje para ajustar el nivel de precisión con un nivel de burbuja o nivel de burbuja.
Cuando el montaje del rotor se monta en la placa base, el motor y la polea tendrá que estar situado de modo que la correa pase alrededor de la boquilla desmontable sobre el volante invertido. La polea impulsora y collet deben estar alineados en el mismo plano, de lo contrario el cinturón será lanzado cuando el motor arranca. Puesto que la configuración de motor y la polea de transmisión variará considerablemente entre los diferentes modelos de VCR no proporcionará ninguna información específica para este paso, usted tendrá que averiguar para lo que usted está usando. Fig 8 a continuación muestra cómo arreglé mina. Por cierto, si no tiene una correa de transmisión de longitud adecuada, una banda elástica fuerte te servirá.
