Paso 1: ¿Cómo funciona la RFID?
tags RFID de 125 kHz son comúnmente encerrados en una pieza de tamaño tarjeta de plástico, o de un disco redondo. La etiqueta consiste en una bobina de alambre, conectada a un microchip. Cuando la etiqueta está en proximidad cercana a un lector, energía se acopla inductivamente desde el lector para el microchip dentro de la etiqueta.
La energía del lector tiene doble uso; en primer lugar, proporciona energía para funcionar la tarjeta, y en segundo lugar, proporciona un medio de comunicación de datos a transmitir. Una vez encendido, la etiqueta modula el patrón de bits que está programado dentro de la etiqueta usando una señal de que el lector puede detectar. El lector Lee este patrón de bits y pasa en el controlador de puerta. Si el patrón de bit coincide con uno que esté autorizado, la puerta se desbloqueará. Si el patrón de bit no coincide con un autorizado, no abre la puerta.
En el sistema RFID con que jugaba el patrón de bits parecía
1111111110010111000000000000001111100010111110111101001111010000
Voy a describir lo que realmente significa este patrón en la siguiente página.

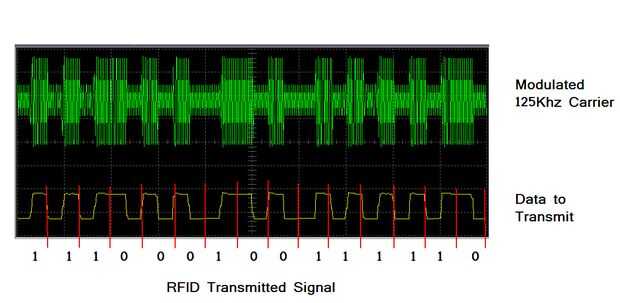

Una característica interesante de la transferencia de datos entre la tarjeta y el lector, es que los datos se codifican mediante la codificación Manchester, que es una forma de codificación de datos que pueden transmitirse por un solo cable asegurando que la información del reloj es capaz de recuperarse fácilmente. Con la codificación Manchester, siempre hay una transición en el centro un poco. Si desea transmitir un 1, la transición sería desde baja a alta y, si usted quiere transmitir un 0, la transición de alta a baja. Porque las transiciones están en el centro de cada bit, puede asegurarse de que han bloqueado en datos válidos. Para una descripción detallada, eche un vistazo a esta Página.
Los datos reales se transmisión por la tarjeta efectivamente poner en cortocircuito la bobina hacia fuera - esto aplica una carga adicional para el transmisor en el lector, que puede ser detectado.
