Una cortina de luz (10 / 12 paso)

Paso 10: Más de soldadura...

Ahora es el momento para conectar los LEDs juntos. Sólo para recordarles de los esquemas generales:

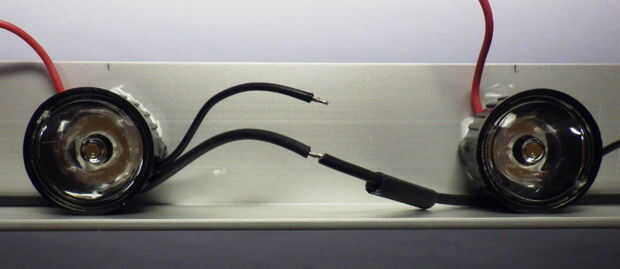

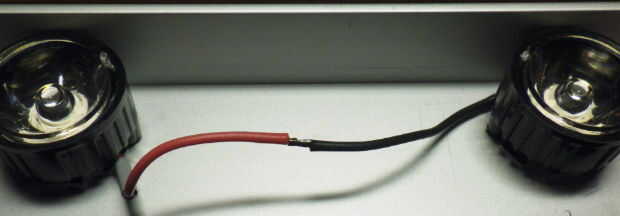

  • cada grupo de tres LEDs está conectado juntos por soldar el cable rojo del e.g. izquierdo diodo al cable negro del diodo derecho

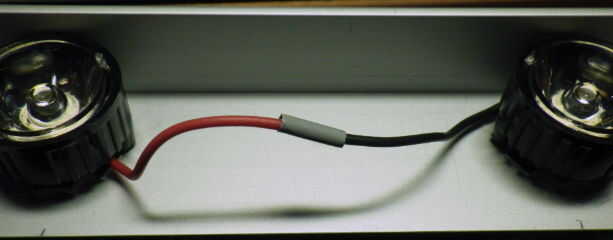

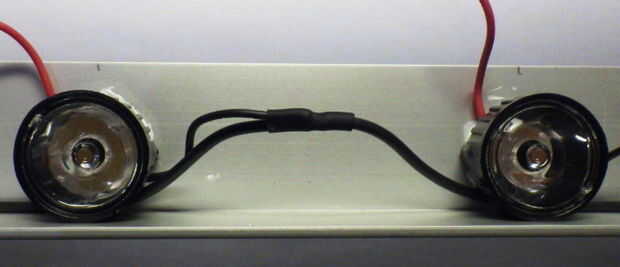

  • Asegúrese de aislar los empalmes de la soldadura con tubería del encogimiento del calor
  • todos los cables negro abiertos en el extremo de los grupos se conectan juntos a un carril de tierra común (-)

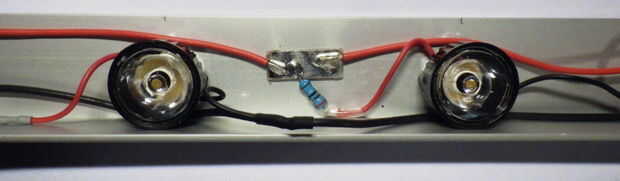

  • un segundo carril común suministra el + 12 V a todos los grupos
  • los grupos de LED se conectan en el riel de + 12 V a través de un resistor Ω 2

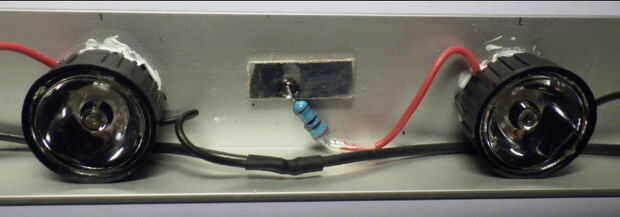

Como se explicó antes, la disipación de energía en el resistor de 1/2 W - habrá una corriente de 500 mA que causa un voltaje la gota de 1 V. Las resistencias que utilizan están clasificadas para la disipación de potencia de 2 W y yo les en pequeños trozos de placa revestida de cobre soldadas como separadores aislados del perfil de aluminio.
