Paso 4: Día de llegada - medición!

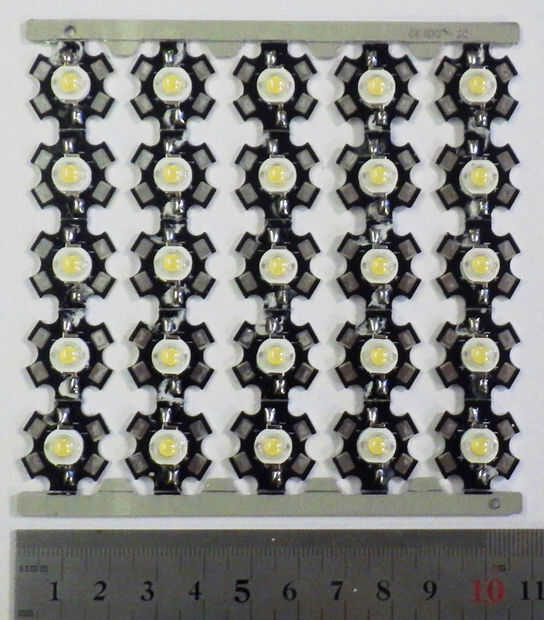

Por fin han llegado mis LEDs. He utilizado LEDs de energía de estrellas antes, pero nunca he visto en este tipo de marco - directamente desde la línea de producción. La soldadura sin duda parecía bien, pero había mucho residuo de fundente y disipador de calor compuesto alrededor de los chips en el fondo de negro la máscara en las juntas de soldadura.

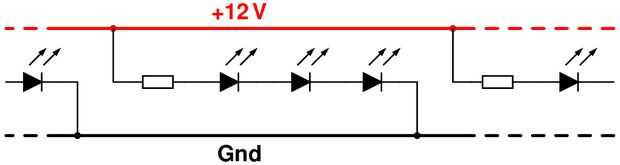

Mi primer plan era construir un circuito controlador individual para grupos de tres LEDs en serie. Pero por otro lado, quería terminar este proyecto antes de la hora más oscura del año realmente situado en. Por lo tanto me decidí por el circuito mucho más simple que se utiliza también en el tipo ordinario de tiras de LED y bombillas de LED de muchos: tres LEDs en serie, conectada a una fuente de alimentación de V 12 con una resistencia en serie de cuentagotas adicionales.
La idea general es que las variaciones individuales entre LEDs anulan cuando se conecta un par de ellos en serie. La resistencia de gotero luego estabilizará la corriente a través de la cadena de los LEDs. Sin embargo, cuando usted compra sus LEDs de un proveedor chino sin marca, no obtendrá ningún dato confiable para el LED. Incluso la potencia podría ser más ilusiones que la realidad...

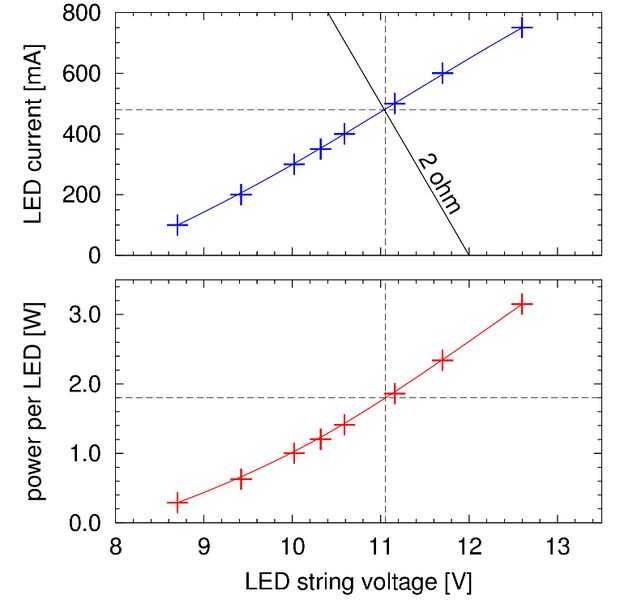

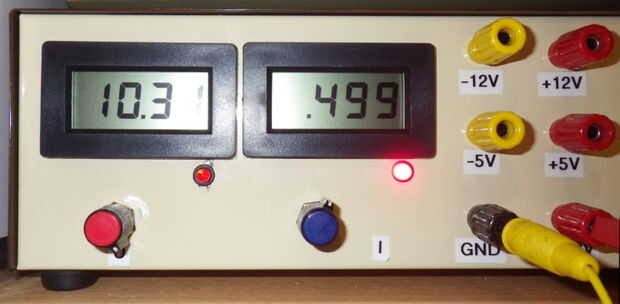

Para diseñar correctamente el circuito conectado tres LEDs mientras éstos todavía fueron conectados con el pastel de 25 LEDs y con mi fuente de alimentación del banco había medido las características "típicas" de estos tres LEDs. Se puede ver la curva corriente-sobre-voltaje y potencia sobretensión en el gráfico anterior. Los LED realmente se vendieron a una potencia de 3 W cada uno, sin embargo en 3 W corriente-tensión-curva ya parece como si fue dominada por la resistencia interna de los chips de LED.
Como se puede ver, con una resistencia de 2 Ω y conectado a 12 V LED terminaría en un punto de trabajo con una corriente de 500 ligeramente abajo mA y una potencia de 1,8 W por LED. Un valor razonable creo y eso es también lo que fui.
¿Qué pasa con la resistencia y la potencia? 500 mA allí será una caída de tensión de 1 V en la resistencia y por lo tanto disipará 1/2 w el.
