Paso 11: impresión
¡ Bienvenido a aquellos que quieren instrucciones de impresión y montaje!
Necesitarás 1 por cada uno de los siguientes (McMaster Carr números)
- #6-32 bronce roscado insertar,. 150" longitud (93365A130)
- insertar 1/4-20 latón roscado,. 300" longitud (93365A160)
- #6-32 x 1 1/2" hexagonal tornillo de máquina de cabeza (93075A546)

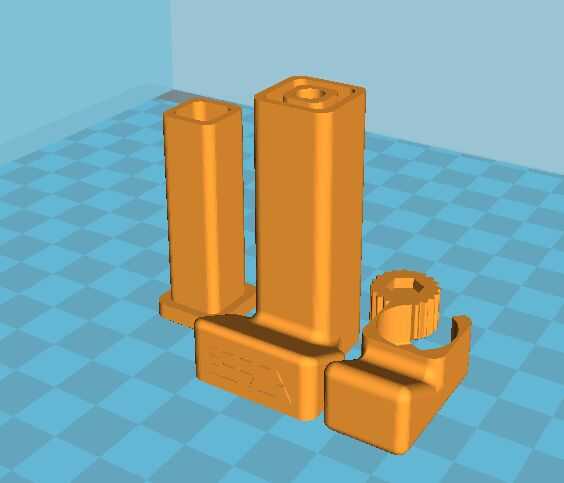

He diseñado todas las piezas para tener un fondo completamente plano a adherirse a la cama de impresión, y ninguno de ellos necesita cualquier ayuda. Tienen que imprimir en alta calidad sin embargo. La mordaza superior se imprime hacia abajo, como es el tubo superior y la ruedita. La pieza inferior (mandíbula y tubo) se imprime en vertical.

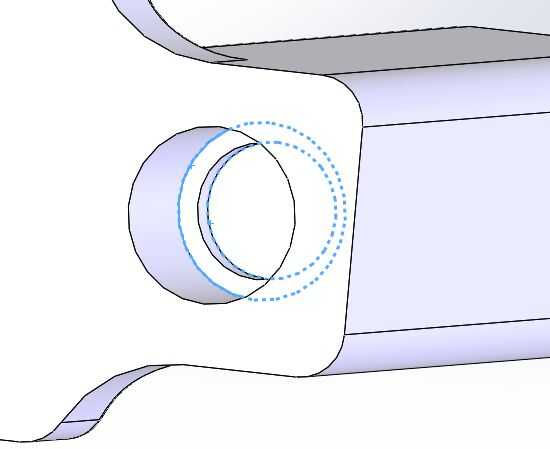

No pude evitar un saliente con el agujero del inserto latón 20 ¼", así que diseñé un espacio extra en la parte superior del agujero para la impresora trabajar con. Los 2 Ultimaker abarca pequeñas lagunas recta aire bastante bien así podría conseguir lejos con él. Si su impresora no, podría usar el soporte o añadir un chaflán en el borde superior del agujero para superficie de cada capa aprovechar.
