Paso 11: Diferencial medidor de luz

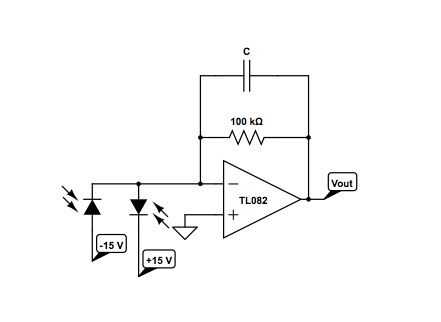

Observe cómo esto es muy similar al amplificador de transimpedancia mejorado, excepto que ahora hay dos fotodiodos.
Observe también cómo los dos fotodiodos están apuntando en direcciones opuestas e revertir parcial con voltajes diferentes.

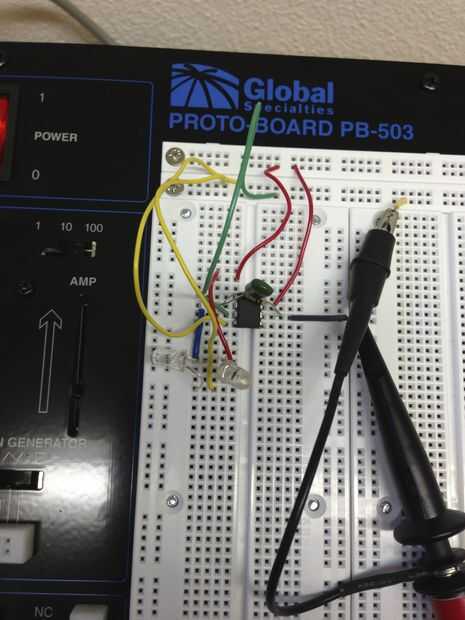

Aplicar el mismo procedimiento que antes para asegurarse de que no conecte el fotodiodo nuevo hacia atrás. Recuerde: el plano, o "rojo" del diodo corresponde a la línea en el diagrama. Consulte el paso 8 para un recordatorio sobre cómo usar el multímetro para comprobar qué lado del fotodiodo es la parte "roja".
¿Cómo funciona?
Esto funciona de la misma manera exacta como el amplificador de transimpedancia mejorada, salvo que la corriente que fluye de Vout, a través de la barrera de resistencia/condensador, V-es ahora la suma de las dos corrientes de fotodiodo. Además, el fotodiodo corrientes fluyen en direcciones diferentes, ya que uno es inversa parcial con - 15V y el otro es inverso parcial con + 15 voltios (los electrones son repelidos de los - 15V y atrajo hacia el + 15V).
Si el - diodo de 15V corriente es Iminus(t) y el + corriente de 15V diodo es Iplus(t), entonces el total (positivo) corriente que fluye de Vout a través de la barrera es Iminus(t) - Iplus(t). Así que Vout es ahora medir la diferencia entre las dos corrientes, y así mide la diferencia entre la intensidad de la luz en un diodo versus el otro!
Si se doblan los dos diodos para que apunten en direcciones opuestas, ahora tiene un dispositivo que mide la diferencia entre la intensidad de la luz por un lado frente a la intensidad de la luz en el otro. Un medidor de luz diferencial.
¡ Felicidades!
