Paso 2: Introducción al amplificador operacional
Lo que necesita saber acerca de un op-amp:

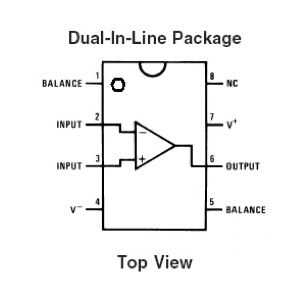

Como se puede ver en el diagrama, tiene dos entradas - una entrada "menos" (inversión) y una entrada (no inversión) "plus" - y uno de salida.
Necesita ser alimentado (hemos utilizado + 15 voltios y -15 voltios).
Ignorar los otros 3 terminales para este proyecto.
Cómo funciona:
Nadie realmente sabe... Es un chico poco mágico que algunos ingenieros inteligentes diseñados hace años. Si eres un geek de electrónica realmente graves (en cuyo caso bueno para usted!) y quiero saber los complicados detalles de cómo funciona este amplificador operacional particular, Echale un vistazo http://www.ti.com/product/tl082.
Para el resto de los mortales, podemos entender el amp op aplicando las tres reglas de oro:
1) ninguna corriente (ok, ok... muy muy poca corriente) flujos en las entradas de op amp.
2) el amplificador operacional puede poner hacia fuera corriente de su salida (con resistencia de salida insignificante), pero sólo hasta cierta cantidad (about.25 mA por las nuestras)
3) if Conecte la salida a la entrada "menos" (como nosotros), el amp op a tratar de su lecciones para hacer el voltaje en la entrada "menos" igual a la tensión en la entrada "plus".
