Paso 7: Hacer un amplificador de transimpedancia

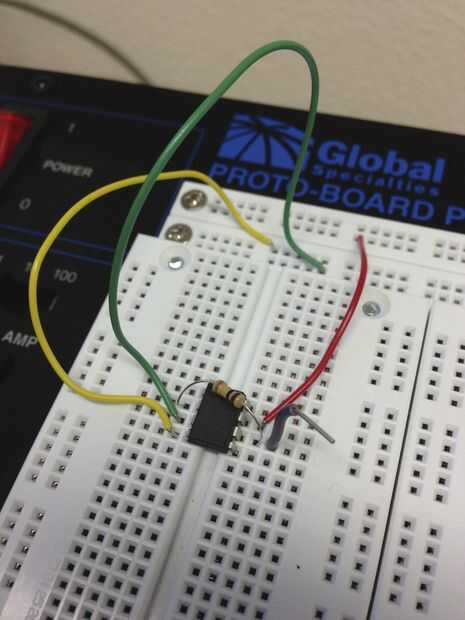

Conectar la tercera clavija a tierra utilizando un cable puente. El tercer pin es la entrada de "plus" o noninverting y está etiquetado como "+" en el diagrama en el paso 2. Este paso se muestra con el cable verde.
Conectar el segundo al sexto perno usando el resistor de 100kOhm. Dos es el "menos" o invertir de entrada y está etiquetado como "-" en el diagrama en el paso 2.
Conecte un alambre puente al pin 6, que es la salida del amplificador operacional. Dejar a un lado del cable jumper de la placa. Este paso se muestra con el hilo púrpura. Conectaremos el cable morado al osciloscopio para medir el Vout(t), que al recordar nos dice cómo varía la intensidad de la luz que el fotodiodo "ve" con el tiempo.
