Paso 8: Dirección del fotodiodo
Corriente sólo puede fluir con seguridad en una sola dirección en el fotodiodo. Esto significa que se debe poner en la dirección correcta. (Ponerlo en la dirección equivocada podría hacer algo explotan no solo lo pongas en protoboard sin saber qué dirección es en!)

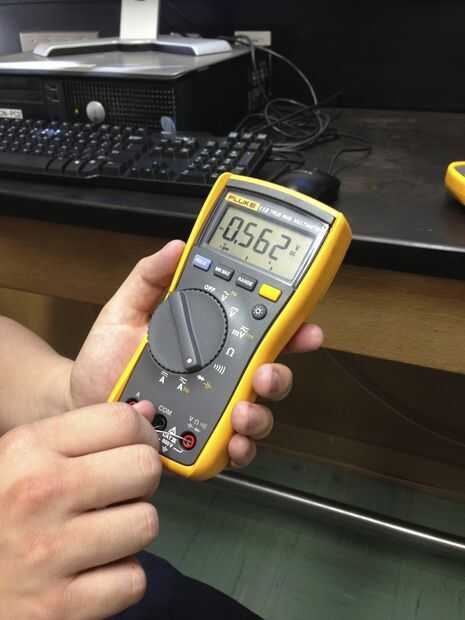

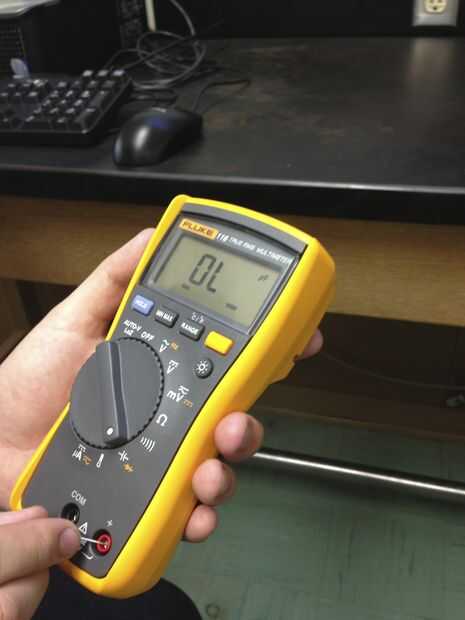

Usted puede probar para ver que dirección el fotodiodo debe ser puesto en el protoboard por con un multímetro. Conecte los dos extremos del fotodiodo a un multímetro en la posición de continuidad (muestra una imagen de un diodo). Si el multímetro no muestra un número, no hay ninguna continuidad y el diodo está al revés. Cuando el multímetro indica un número, actual es capaz de fluir a través del fotodiodo de la parte roja hacia el negro. Queremos que el cable conectado a la parte roja para conectarse a la entrada del amplificador operacional y la otra para conectarse a la alimentación negativa en el siguiente paso para que la corriente fluya de lo op-amp a la alimentación negativa.
Si no tienes un multímetro, o tu multímetro no tiene un valor de continuidad: Si miras cuidadosamente puedes ver un lado del fotodiodo es plano. Esta es la parte "roja" y los flujos actuales de este lado para el otro. Si nos fijamos en el diagrama en el paso siguiente. El lado plano del fotodiodo se muestra como una línea en el símbolo del diodo.
