Paso 2: Reunir los materiales
Cuando recoja la bobina entre los dedos en el sistema de levitación simple, Arduino con el mínimo esbozo puede hacer peso 50g levitar en el aire fácilmente. Los materiales del sistema se enumeran bajo "Sistema de LEVITACIÓN".
Aquí el trabajo más duro bobina un alambre de cobre de 20m alrededor de un perno de hierro. Y lo más importante es el sensor magnético llamado "sensor de efecto Hall". Incluso en el mismo sistema, sólo 5g de peso no puede levitar con el sensor que mide el rango más estrecho.

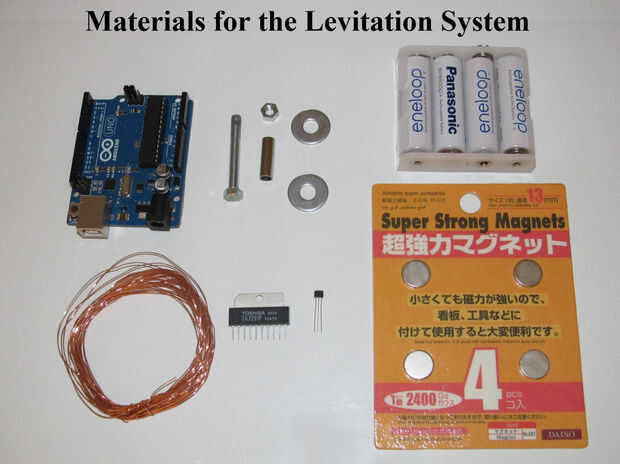

SISTEMA DE LEVITACIÓN
- Arduino UNO
- Perno de cabeza hexagonal de hierro y de la tuerca como el núcleo de la bobina (diámetro de 5mm * 40 m m)
- Espaciador cilíndrico de hierro para el tornillo de arriba (5mm de diámetro * 20mm)
- Dos arandelas plana grande de acero inoxidable como las bridas en los extremos del espaciador
- Fino alambre de cobre enrollado alrededor del espaciador (0,4 mm de diámetro * 20 m)
- Motor controlador IC: Toshiba TA7291P
- Sensor de efecto Hall: UGN3503UA Allegro
- Varios imanes de neodimio (12mm de diámetro * 2 m m): conseguí en una tienda de dólar.
- Fuente de alimentación de la bobina (5-6V): 4 baterías del AA pueden funcionar.
Para montar la bobina en el marco rígido en lugar de los dedos y para cubrir las partes eléctricas desnudas, se utilizan los materiales indicados en el "Soporte de suspensión". Y los componentes enumerados bajo "esfera con WIRELESS JOULE THIEF" deben estar dispuestos a dejar LEDs brillan y parpadean sin batería. Además, se necesitan las piezas listadas bajo "Sistema de rotación" para hacer que el objeto gire continuamente en levitación.

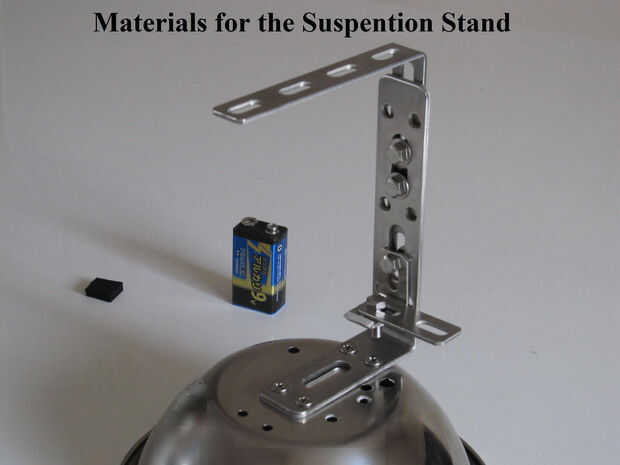

SOPORTE DE SUSPENSIÓN
- Dos abrazaderas de acero inoxidable
- Tazón de acero inoxidable (150mm diámetro)
- Varios tornillos de acero inoxidable y tuercas de los soportes y juntas del tazón de fuente
- Hoja de uretano de baja repulsión o chip (5mm de espesor)
- Fuente de alimentación de Arduino (9-12V)

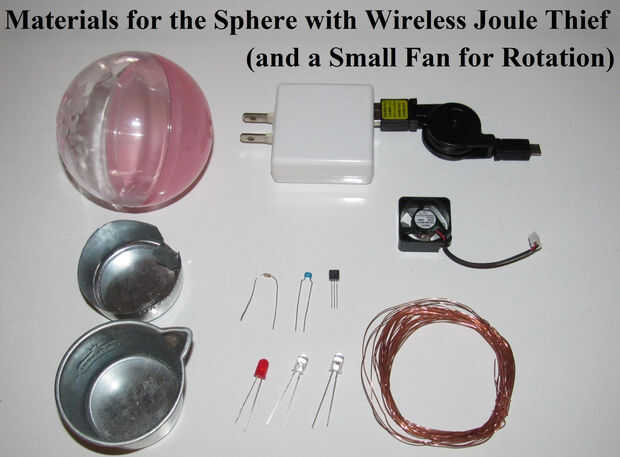

ESFERA con WIRELESS JOULE THIEF

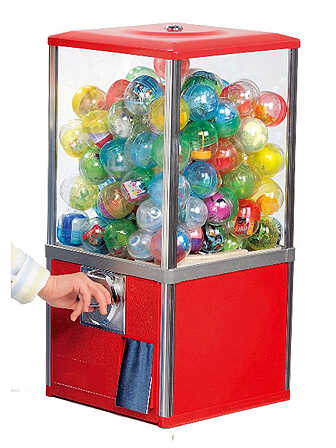

- Cápsula plástico transparente (70mm diámetro):
![]()
- Fino alambre de cobre para bobinas de transmisor y receptor (0,4 mm de diámetro * 20 m en total)
- LED
- Transistor: Toshiba 2SC1815
- Resistencia (1000 ohmios)
- Condensador (0.1uF)

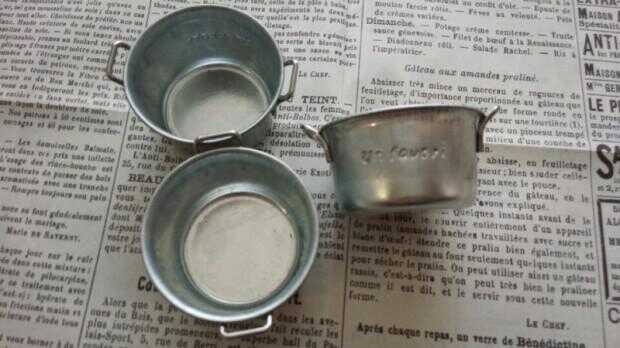

- Dos tacitas de acero (40mm diámetro):
![]()
- Fuente de alimentación para el transmisor (5V)
SISTEMA DE ROTACIÓN
- Pequeño ventilador eléctrico (en funcionamiento con 5-6V)
- Dos soportes de acero inoxidable pequeño al ventilador y el marco principal
- Algunos tornillos de acero inoxidable y tuercas para unir los soportes de
