Una estéreo-cámara de 5 megapíxeles para fotos y películas! (3 / 8 paso)

Paso 3: En busca de pernos de adecuada

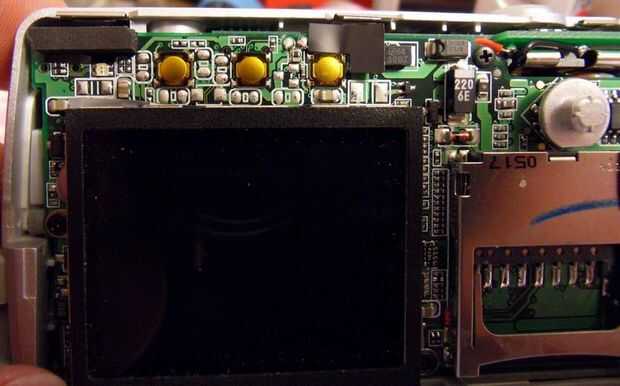

En la cámara abierta intentar identificar los pernos que son necesarios para cambiar el aparato por fuera y el foco y liberación.

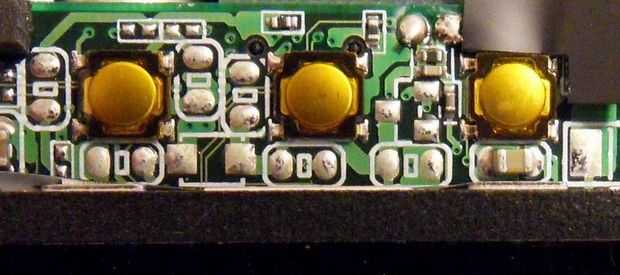

Desde la posición de los botones de la caja ya sabes donde están estos botones, pero no que los pernos se utilizan realmente para una acción específica.

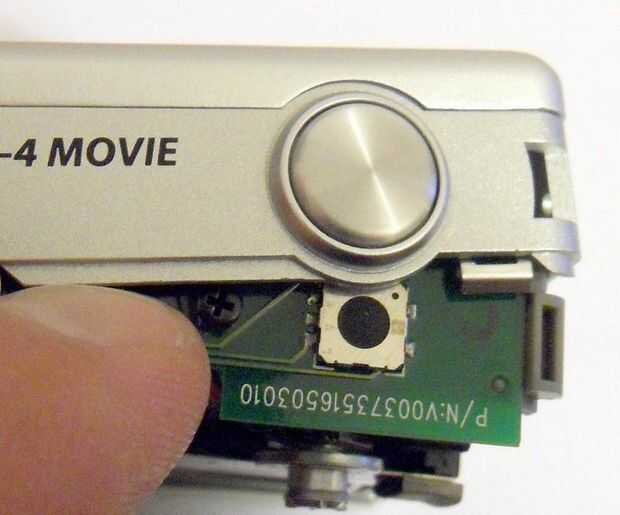

En el tercer cuadro puede ver el botón de liberación de mi cámara y cinco pines que se conectan a la placa.
Usé un multímetro digital para averiguar que dos pines están conectados cuando se presiona el botón. Cuando presiona la resistencia entre estos dos pines cambia dramáticamente de > 100kOhm a un valor cercano a cero.
Si se conectan los pines uno y tres los focos de la cámara y si pin dos está conectado además con ellos se libera el obturador. Así pues, tenemos tres pequeños hilos de cobre para obtener esta funcionalidad en el exterior.

También me di cuenta de que pines del interruptor de encendido/apagado son necesarios y les ató también sobre la cabeza de alfiler.

Es bueno hacer una pequeña nota en esto porque después de unos días usted no recordará que uno en la cabeza de alfiler que es...
