Una estéreo-cámara de 5 megapíxeles para fotos y películas! (4 / 8 paso)

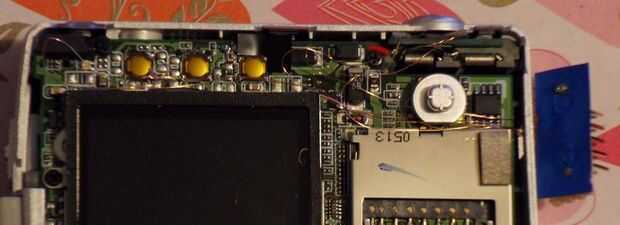

Paso 4: soldadura de los alambres en el PCB

utilicé alambre revestido de cobre para este propósito. No necesitamos transmitir mucha corriente y no tenemos lugar para alambre grande.
Alambre revestido de cobre está aislado al exterior con aislamiento de barniz, por lo que si el cable toca cualquier cosa dentro de la cámara no cause un cortocircuito. Para quitarlo solo calientan el extremo con el soldador y aplicar alguna lata. Si al final estañado consigue grandes acortar con un alicate.

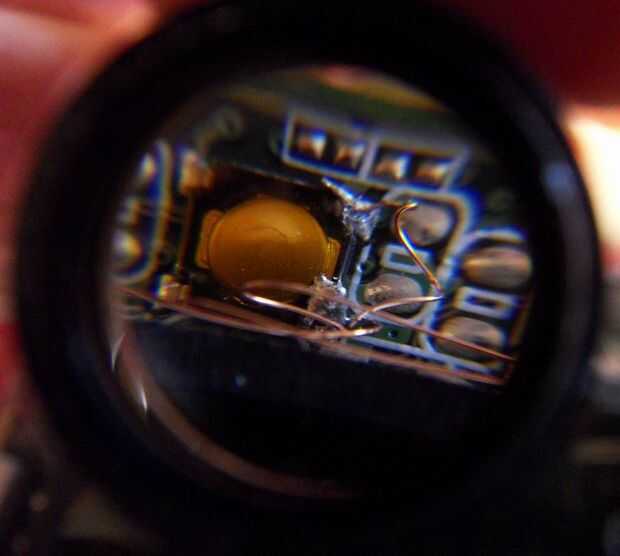

Para soldar los cables a los pines necesita un soldador con una punta muy pequeña. Si el soldador es de grande, la herida algún cable rígido de cobre (diámetro > 1mm) hasta la punta del soldador. De esta forma se obtiene una punta muy pequeña para soldar puntos incluso más pequeños.

Normalmente no necesita cualquier lata adicional, como los pasadores son ya estañados, tan sólo tiene que colocar el recorte y cobre estañado de alambre sobre el perno y se calientan rápidamente. Que normalmente sólo segundos de la necesidad. No tratar de soldar los pines de la placa!
