Paso 10: Suministro de energía a la frambuesa Pi

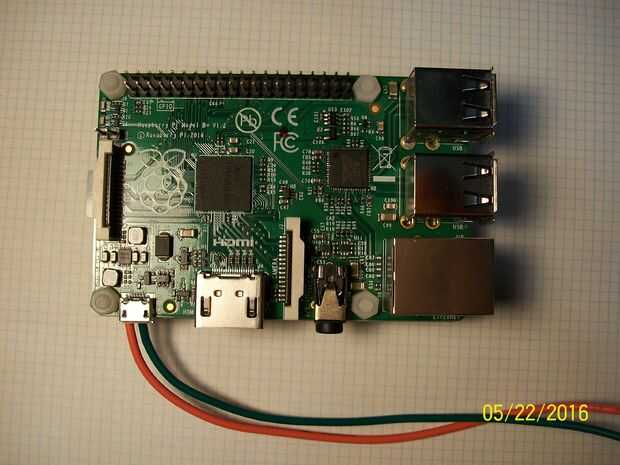

Frambuesa Pi B +

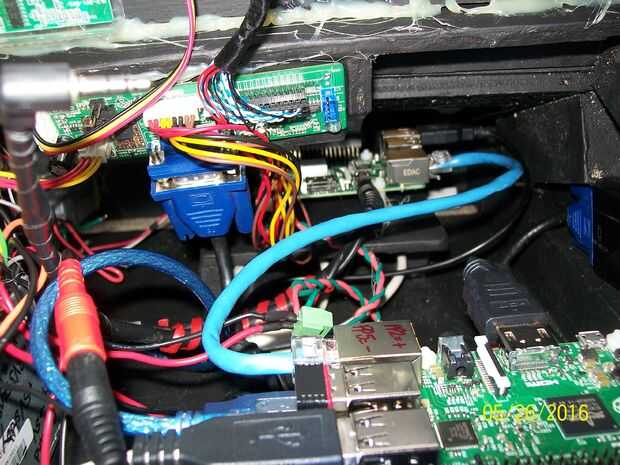

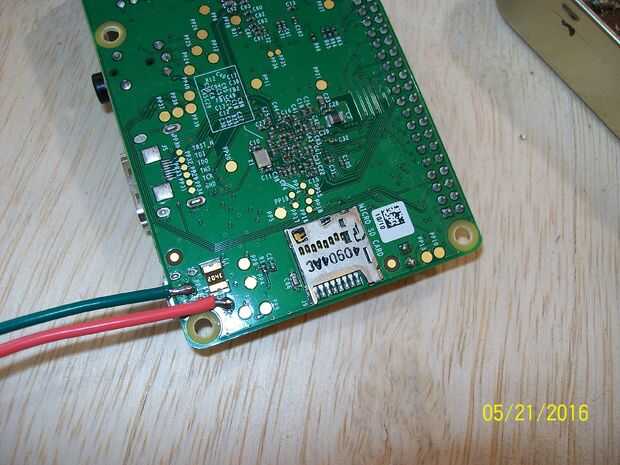

Usando las teclas de punto de prueba, había soldado lleva a PP1(Red) y PP3(Green), también coloqué un condensador electrolítico de 100uF en pastillas PP1 y PP3 (realmente de soldadura para los cables, luego aislar con calor del encogimiento). Esto ha estabilizado la oferta a la frambuesa Pi el arranque parece ser mucho más rápido y no hay ninguna notificación de baja potencia en la esquina superior derecha. Los cables se conectaron a un conector de bloque de tornillo en la línea de 5V (rojo).
- PP1---> 5V
- PP3---> tierra
Frambuesa Pi 2

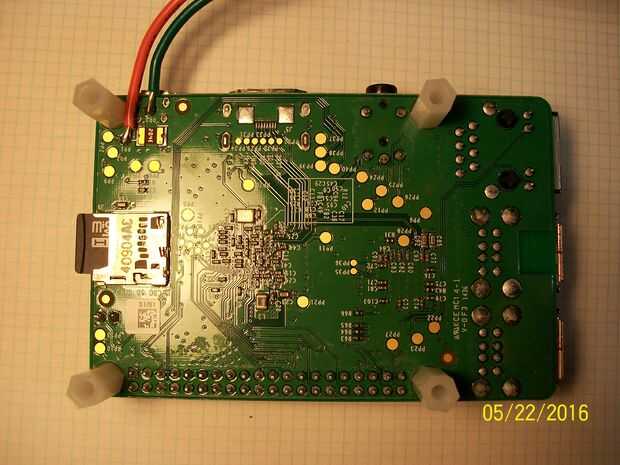

Usando las teclas de punto de prueba, había soldado lleva a PP2(Red) y PP5(Green), también coloqué un condensador electrolítico de 100uF en almohadillas PP2 y PP5 (realmente de soldadura para los cables, luego aislar con calor del encogimiento). Los cables se conectaron a un conector de bloque de tornillo en la línea de 5V (rojo).
- PP2---> 5V
- PP5---> tierra

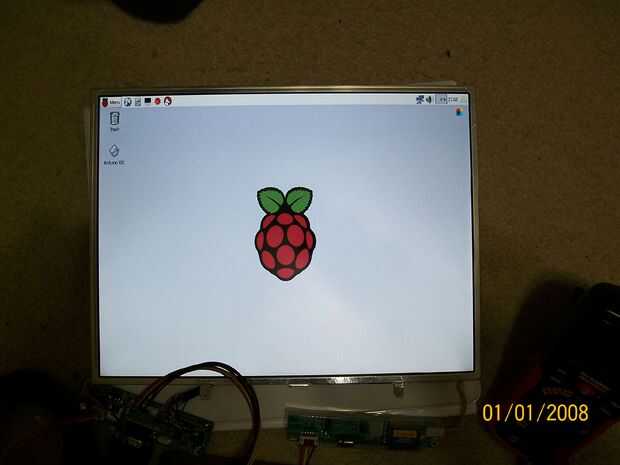

El condensador electrolítico se coloca a través de la almohadilla de 5V y tierra estabilizado el consumo de energía significativamente. Las unidades de placa única debería comenzar inicialmente con la Plaza del arco iris en la esquina superior derecha de la pantalla. Una vez que el condensador se agregó, no reaparecer la Plaza arco iris.
