Paso 19: Comprobar el proyecto: Hola mundo en movimiento
Blinky
Un simple Hola mundo Blinky LED del circuito y Python script se utilizó para probar el proyecto

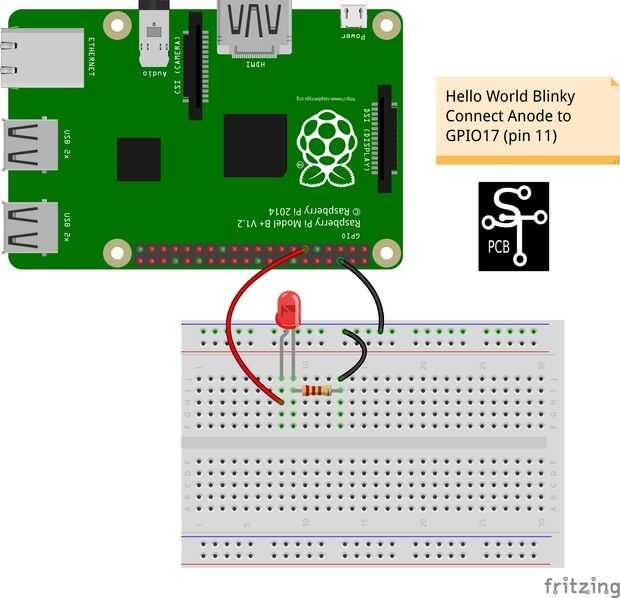

El circuito Blinky simple como se muestra en el diagrama de Fritzing fue presentado en el protoboard sin soldadura. El script de Python entonces fue utilizado para probar el circuito. Ejecuta el script de Python en frambuesa Pi B +, de la frambuesa Pi 2, usando SSH a través de la interfaz de shell de bash.

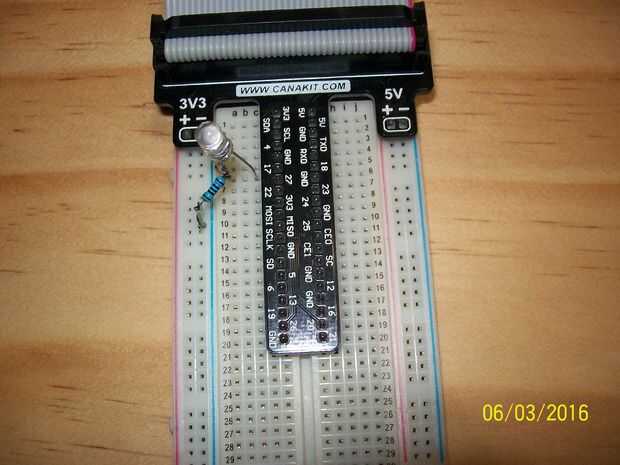

Coloque un led en el tablero de pan, ánodo a GPIO17, cátodo a un resistor de 220 ohmios, que luego debe ser conectado a tierra.
abrir un shell de bash en la Raspberry Pi 2.
El LED debe parpadear.
Sensor de movimiento

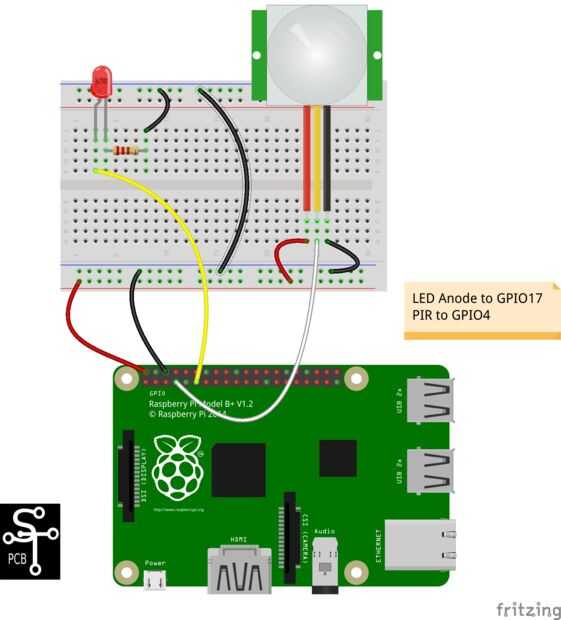

Ahora pruebe el sensor de movimiento. Construir el circuito como se muestra en el diagrama de Fritzing anterior. El riel de 5V y tierra a tierra. El sensor debe conectarse GPIO4.
El led debe destellar cuando movimiento es detectado por el sensor.
