Paso 5: La fabricante de la Junta
La junta Maker fue creada usando tablas proyecto comprados en la tienda de mejoras para el hogar local.
Uso de:

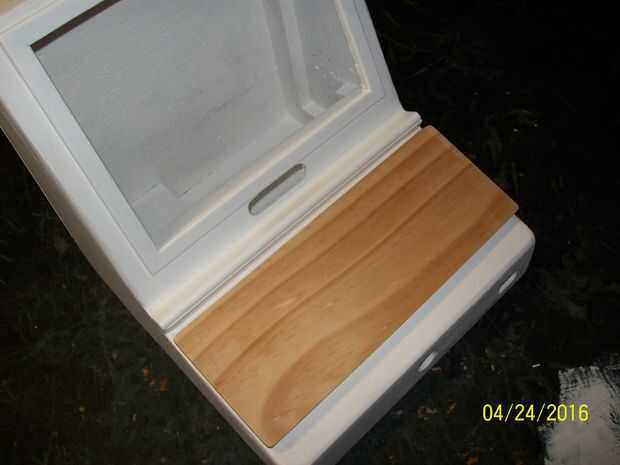

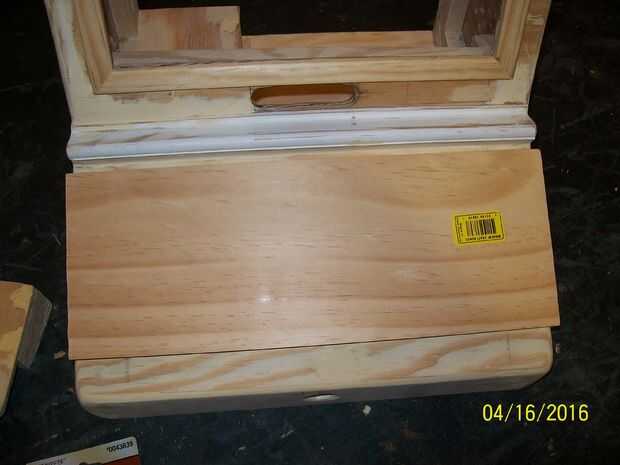

3/8 x 6 x 36 pulgadas arte Junta - esta junta crea la tapa de tabla. Corte de 14,5 pulgadas en longitud.
3/8 x 3 x 36 pulgadas artesanal tablero - este tablero crea el conector de ranura de gabinete. Corte a 11 pulgadas de largo.

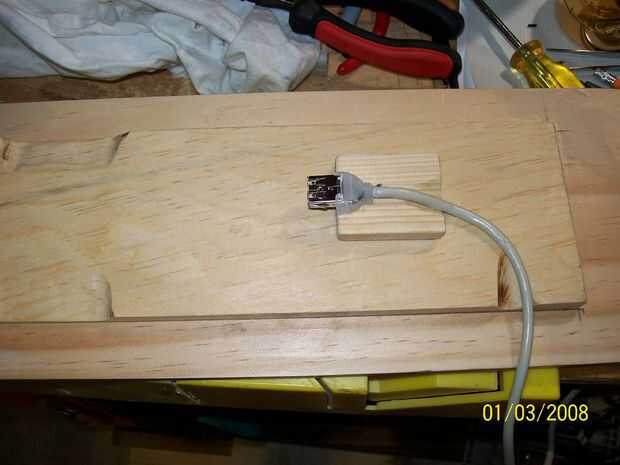

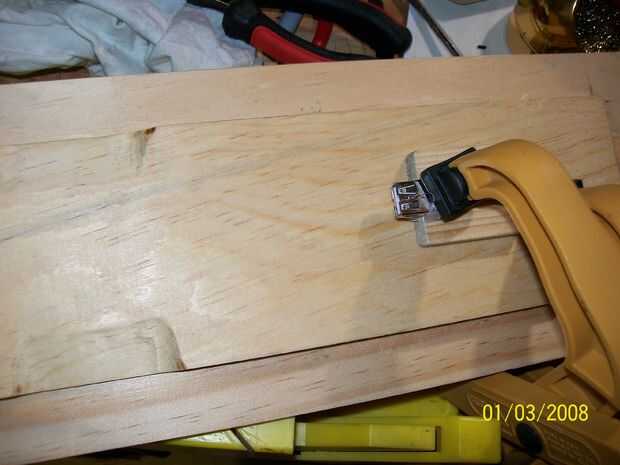

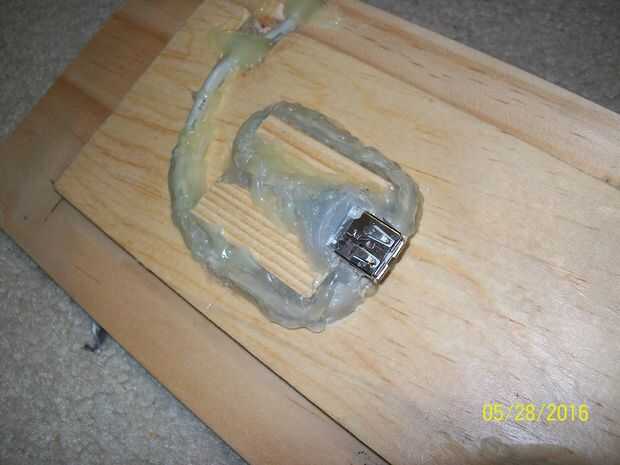

Consejo de artesanía de 3/8 x 2 x 24 pulgadas - esta junta crea la usb stand-off. Corte a 2 pulgadas de longitud.

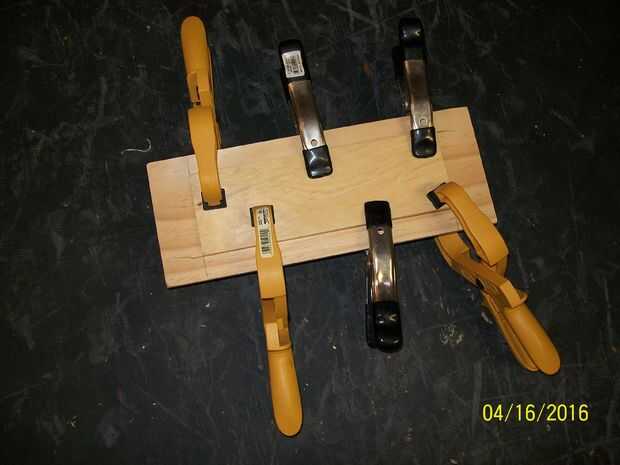

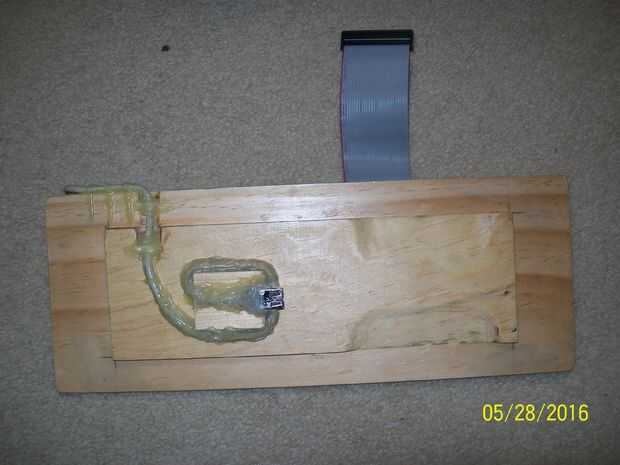

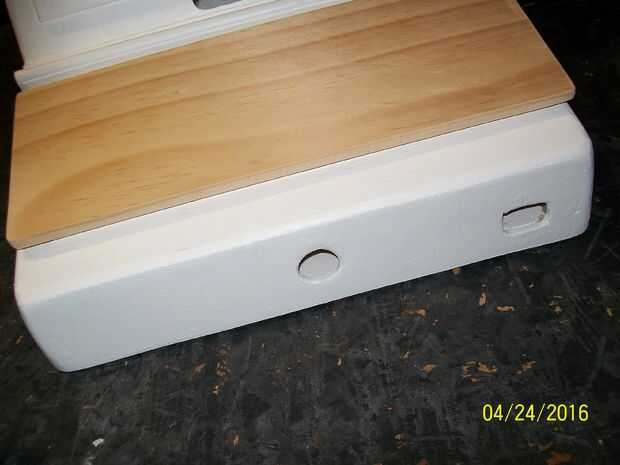

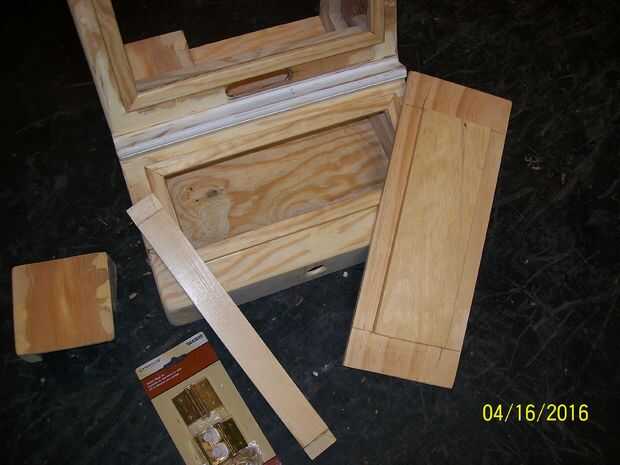

Pegar los dos pedazos más grandes del tablero con pegamento de madera de propósito general, fije y apartar para 24 horas. Ahora el canal hacia fuera las rutas de cable, estos voluntad permite cables de cinta y conduce a dirigir fuera del gabinete a la parte superior de la Junta, para su uso con tablas de pan solderless. Los cuadros indican cómo esto fue todo compilado. Las medidas son bastante arbitrarias, todo dependiendo del tamaño total del gabinete.

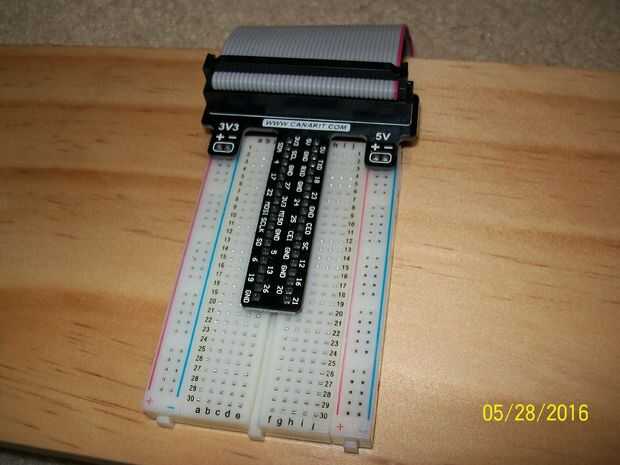

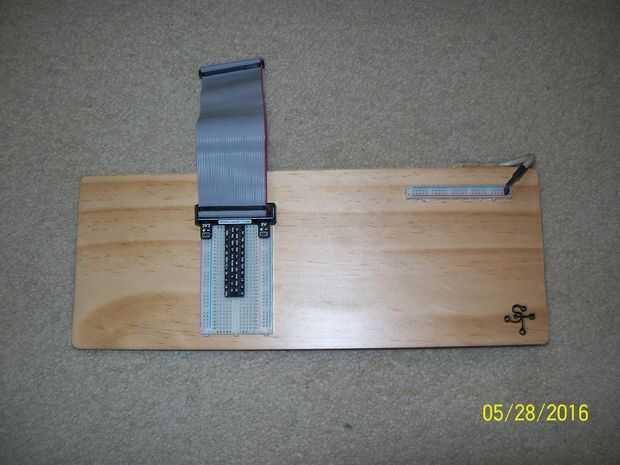

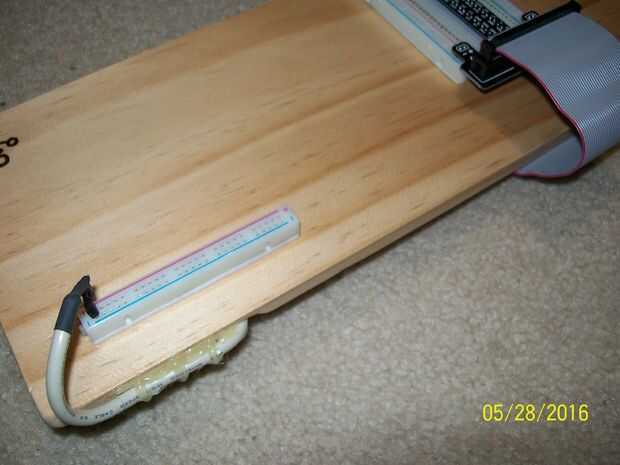

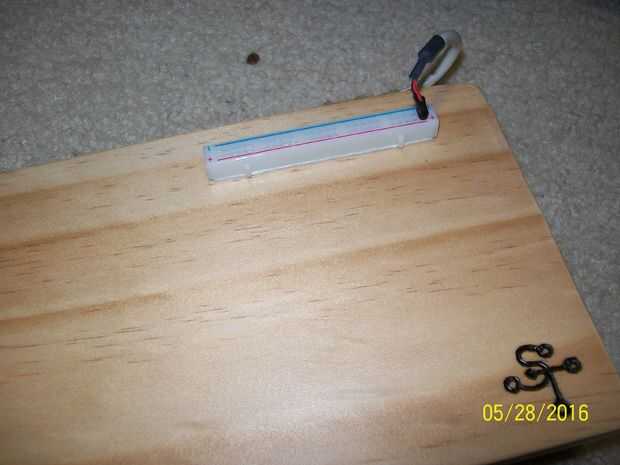

La idea es que diferentes proyecto fabricante tableros pueden acoplarse al sistema para los varios propósitos. Un cojín del juego para arcade, o más complejo fabricante de pan juntas. Esta tabla es un muy simple desglose GPIO, con discreta 5V potencia ferroviario de un protoboard solderless para play maker general.
