Una frambuesa Pi proyecto Maker estación (6 / 23 paso)

Paso 6: Sonido: construir un amplificador Simple con un LM386 (o quizás no!)

LM386

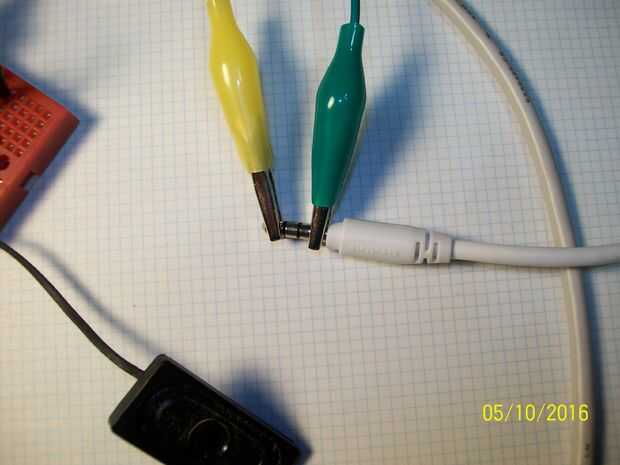

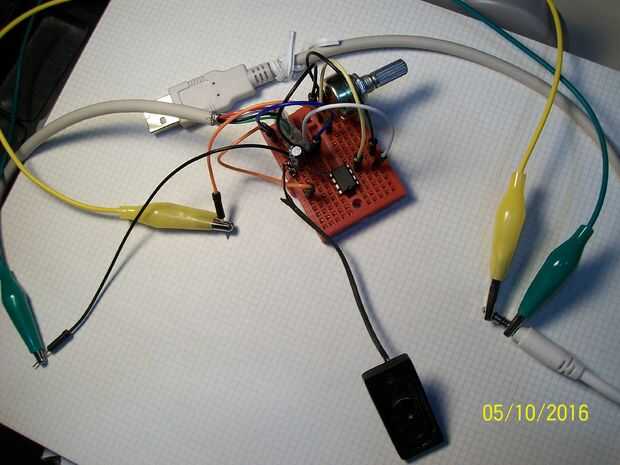

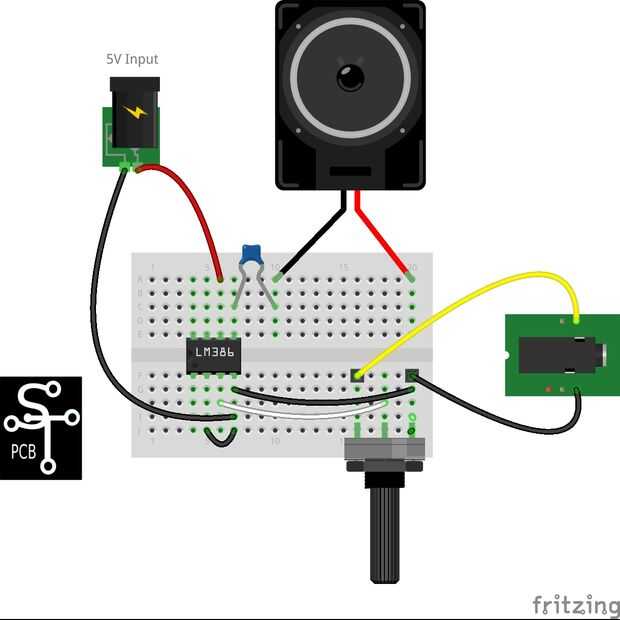

He probado el circuito más simple que pude sudo apt-get update sudo apt-get upgrade usando un LM386 poniendo hacia fuera en un protoboard. Tomando el esquema había elaborado en Fritzing y usando los componentes que tenía en mano, el circuito en un protoboard, había enchufado un cable de la computadora y jugaron un stream de radio. Esto fue más que suficiente para mi propósito. Jugué con un número de diferentes capacitores que tenía en la mano y luego se estableció sobre el uso de condensador electrolítico de 100uF 16V. Ahora hizo un poco demasiado confiado, cambiado el circuito y decidió fijar en tablero de 60 x 40 mm prototipo. Pobre diseño y planificación llevaron a las tostadas se LM386.

Ahora tenía que encontrar otra solución para proporcionar el sonido para el sistema.

Problemas encontrados

1. El circuito LM386 trabajó maravillosamente en la placa, sin embargo en la construcción del circuito en placa de prototipo inadvertidamente invierte el voltaje a través del circuito. El IC se convirtió en agradable y caliente, y ahora no funciona. Esto fue demasiado malo, como lo fue el único LM386 que tenía.
2. Pasar más tiempo planificar el trazado de circuito en protoboard aliviar muchos de los problemas que encontré. Tiendo a construir como ir, que en muchos casos no es la mejor manera de abordar un diseño o construcción. En un intento por alentar a planificar un poco más he diseñado una hoja de trabajo en Microsoft Word que debe me permiten bosquejar hacia fuera el diseño del componente antes de soldar nada permanentemente a las juntas.

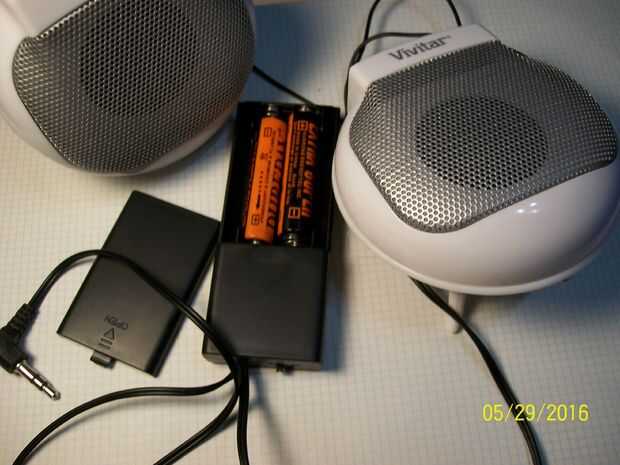

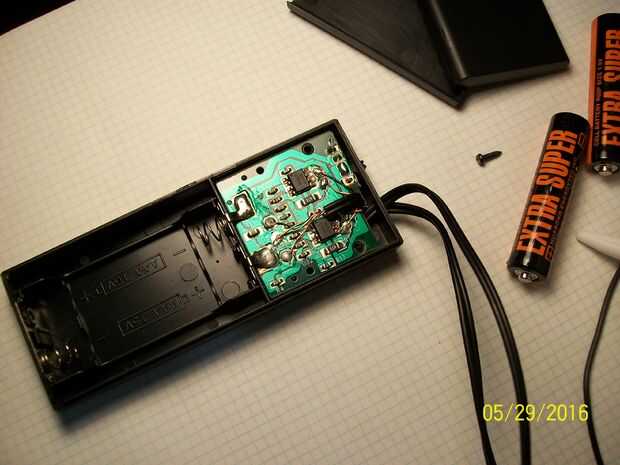

Como vez fue marchando decidí tomar el camino fácil y compre un juego de altavoces compactos de los Géneros dólarl. Vivitar producto Sistema de altavoces compacto #V03017 a un costo de $6.00. Luego pega caliente los altavoces en la parte superior del armario, debajo de los agujeros había ya para unos altavoces de portátil rescatados. Eventualmente puedo conectar la línea 3V3 a los altavoces, sin embargo no lo necesita el sonido a menudo así que por el momento, energía de la batería está bien. En su mayor parte estos permanecerán en la posición OFF.

Referencias:

• Ejemplo simple de circuitos para el amplificador de Audio IC LM386, BrightHubEngineering
• LM386 Baja tensión potencia de Audio Amplificador, Texas Instruments, SNAS545A
