Paso 4: Modificar el PCB puestos de montaje
Nota/ADVERTENCIA: no puedo destacar este suficiente. No se olvide de gafas de seguridad para esto como plástico fragmentos irá por todo el lugar como utilizar un disco de corte para corte/afeitado el plástico. De hecho, asegúrese de que las gafas son muy ajustadas en la cara ya que es muy fácil para el pequeñitos remanente furtivamente alrededor de los vasos o caída de su pelo en sus ojos.
Aquí es donde hay una diferencia entre el viejo vs nuevo dragón.
Serpac caso:
Si usted tiene un nuevo dragón, puede afeitarse abajo los postes o incluso totalmente quitarlas como será el nuevo dragón montaje entradas hasta que los PCB.

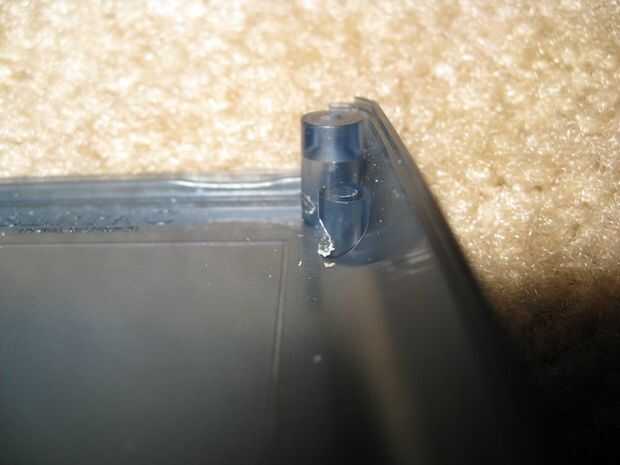

Si dejas parte de los puestos de PCB, como he mostrado, debe afeitarlas hacia abajo desde la parte superior
en la parte inferior del poste como el dragón tendrá que deslice verticalmente hacia abajo y no puede girarse
al colocar la Junta sobre los tornillos de montaje.
En los dragones más viejos, hay ningunos agujeros de montaje. Así que si es posible puede ser conveniente dejar tanto de los postes de montaje de PCB como sea posible para que la Junta se mueva hacia adelante y hacia atrás.
También, usted tendrá que afeitarse el post de arriba a abajo en un lado. Por otra parte puede ángulo cortado el post. Haciéndolo de esta manera realmente garantizar la PCB y evitar mover o rotar.

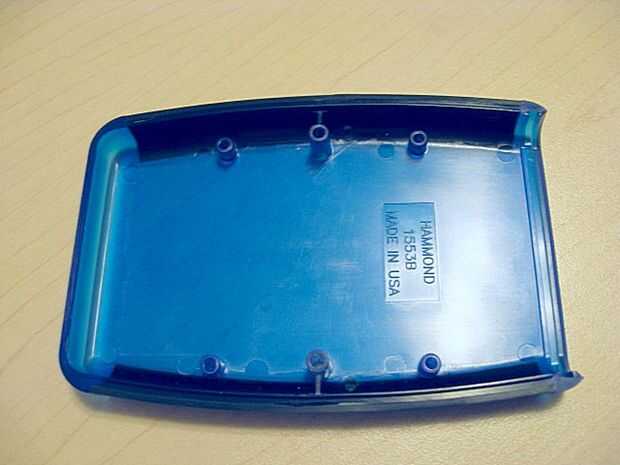

Caso de Hammond:
Nota y ADVERTENCIA: en el caso de Hammond, los postes centrales son para asegurar el caso no para el montaje de la placa para que no quite estos puestos. Debe ser afeitadas hacia abajo casi hasta el punto de romperse a través al agujero.
Si se rompe a través, no debería ser un problema como se refuerzan los puestos.
Los 4 postes de montaje de PCB también tendrá que ser afeitado abajo. Los comentarios arriba sobre ellos se aplican aquí también.
