Paso 5: Añadir los mensajes de montaje para el nuevo dragón
Nota: Los agujeros en el dragón no son simétrico delante hacia atrás. Esto significa que la Junta debe colocarse en el caso frente a la dirección correcta antes de marcar los orificios.

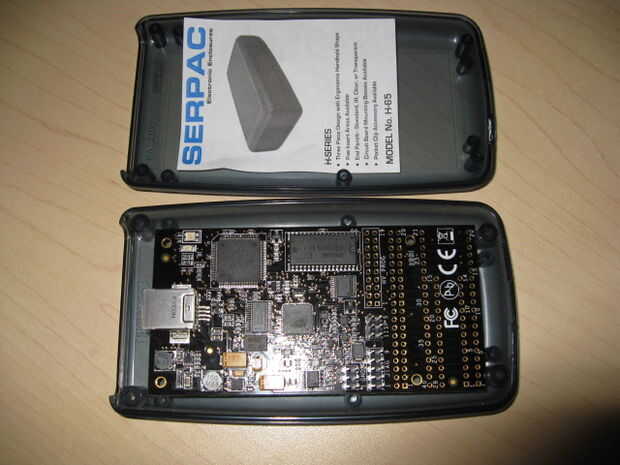

En el caso de Serpac, debido al diseño del caso, el conector USB debe ir a través de la placa frontal. Esto significa que al insertar el dragón, asegúrese de el conector USB en el dragón se enfrenta a la apertura de la placa de cara - ver la foto.
En el Hammond, junta el dragón puede instalarse de cualquier manera.
Si se instala con el conector USB de la placa, asegúrese de al marcar los agujeros que el dragón se ha deslizado hacia arriba todo lo que el conector USB esté al ras contra la placa frontal cuando la placa esté completamente instalada.
Hacer los agujeros marcados correctamente es muy importante así que asegúrese de constante la Junta para que no se mueva al marcar los orificios. Una cosa que ayuda en el Serpac es empujar la Junta sea todo adelante o todo el camino atrás hasta que descanse contra el caso asegurar mensajes.
Utilice un rotulador de punta fino para marcar los orificios. Después de haber marcado los orificios, retire el dragón y voltee el caso. Asegúrese de que las marcas en el caso de que se alineen con los orificios en el dragón. Si no, utilice alcohol de frotamiento para quitar las marcas y les comente.
En el caso de Serpac, hay una línea decorativa/ranura en el plástico que está muy muy cerca del espacio de centro entre los agujeros de dragón a cada lado.
Les taladro con la broca de 5/64. Ir poco a poco e intentar no permita que el deambular de la marca original. Tenga cuidado al taladrar para no ir demasiado rápido que puede causar el plástico se funda.

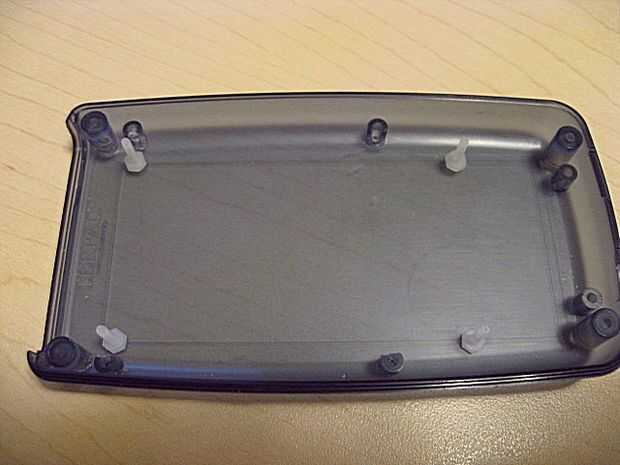

Una vez que tenga los agujeros perforados, inserte los tornillos de #2 y fijar con una tuerca que no sólo se asegure el tornillo para poste de montaje pero también actúa como un espaciador para levantar el tablero un poco para alinear correctamente con la placa.
Nota: no he hecho esto pero en el Hammond no estoy seguro del espacio vertical necesitado. Si empuja la conexión USB a la placa frontal, el espaciado vertical es muy crítico en este caso. Parece como que necesite un poco más altura que el Serpac y por lo que se necesite para cada tornillo una arandela pequeña.
