Paso 6: Corte de caja para cable USB
Esta es probablemente una de las operaciones más visibles en todo el proyecto que pueden hacer o romper la mirada acabada del caso.

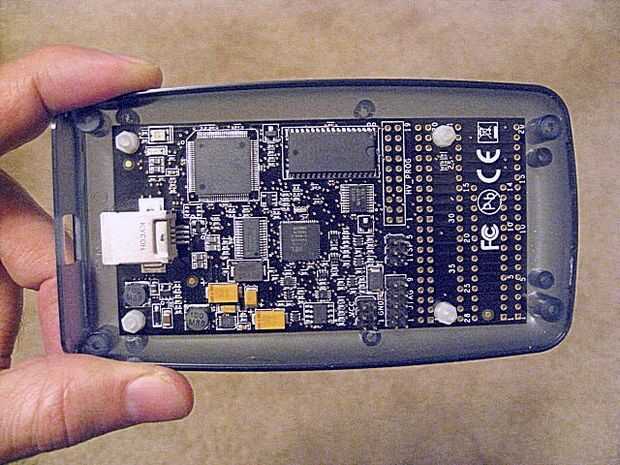

Nota: El conector USB en el dragón no está centrado en el tablero. Hasta que he modificado un caso para el dragón, no noto que el conector USB es no centrada en el PCB.

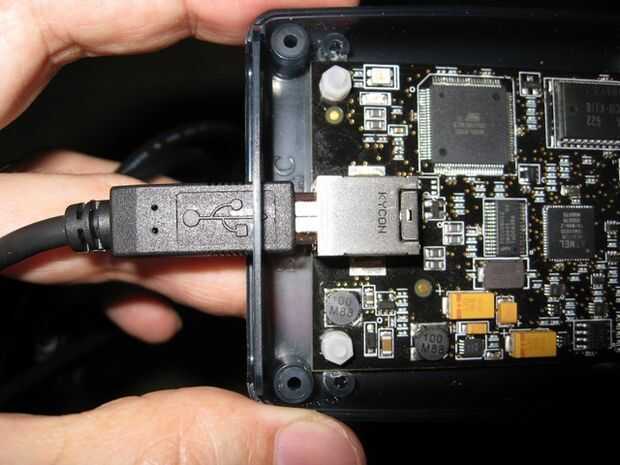

En el caso de Serpac habrá un boquete grande entre el conector USB y la placa frontal. Debido a esto, el cable USB todo incluyendo el aislante debe insertarse a través de la placa frontal.
El cable USB que compré tenía una vivienda que solo fue un poquito más pequeña que el tamaño del borde exterior del conector USB en el dragón. Esto me permitió usar el conector sí mismo junto con una placa proto tuve práctico como guía para marcar la placa frontal.

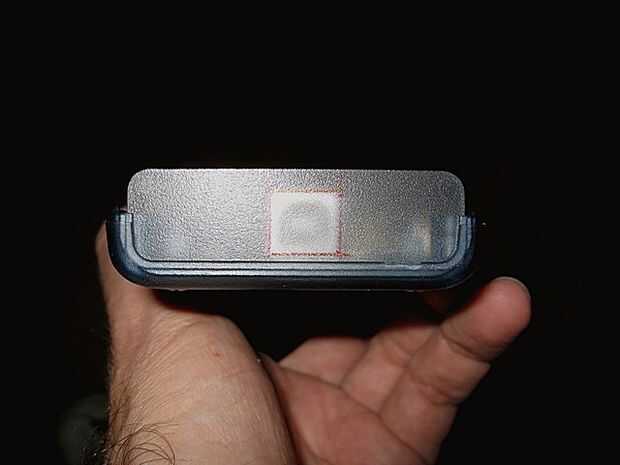

Primero marque los lados derecho e izquierdos, luego marque la parte superior. Después de quitar la placa de medir el tamaño del conector USB de dragones y la parte inferior de la placa de la marca.

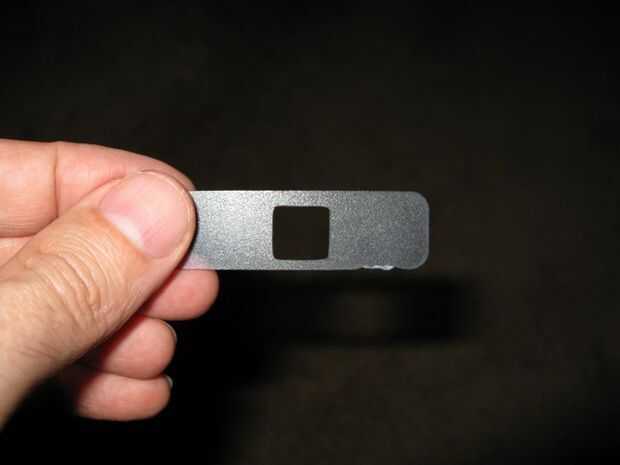

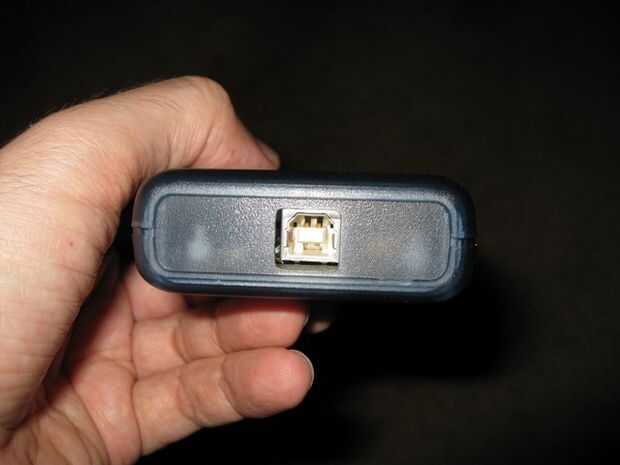

Usar una herramienta dremel para tallar lentamente la abertura. Poco a poco tallar hasta que no hay más de color rojo visible. Lijar los bordes con alguna lija 320 para suavizar los bordes.
