Paso 7: Habitación Dragonhide
Dragonhide enlaces:
http://N1.Taur.dk/Permanent/Dragonhide.pdf
http://www.APLOMB.nl/TechStuff/Dragon/Dragon.html

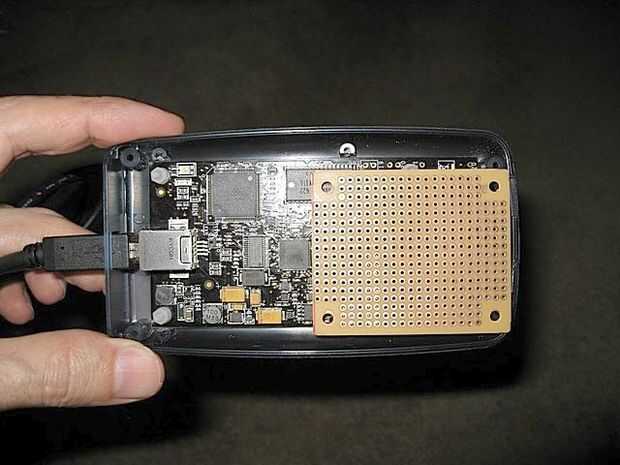

Podría hacer un tablero de hija dragonhide que montaría a la ISP/JTAG de dragones existente y las cabeceras de poder. Todos los componentes serían boca abajo hacia el dragón.
Incluso es posible montar un conector de 10 en caja de 90 grados para que el cable puede desconectarse el caso.
Incluso si no se desea el circuito Dragonhide, un tablero de hija podría todavía utilizarse para permitir que un encabezado en caja salir de la caja que permitiría que el cable del caso o reemplazar fácilmente debe existir un problema.
El Serpac tiene 2 puestos adicionales de PCB que se podrían utilizar para asegurar la placa.
Dado que el Hammond utiliza sólo 2 postes centrales para garantizar el caso, tiene más espacio y podría permitir múltiples conectores.
Con un tablero de hija, incluso sería posible poner un puente para proporcionar una manera para permitir configurar si el dragón suministra energía a la blanco. La Junta de la hija podría tener incluso un fusible en la línea para proteger el bus USB de excesos de carga del destino.
