Una guía completa de puentes a bordo en el kit del Intel Edison para Arduino (1 / 1 paso)

Paso 1: Sobre los puentes

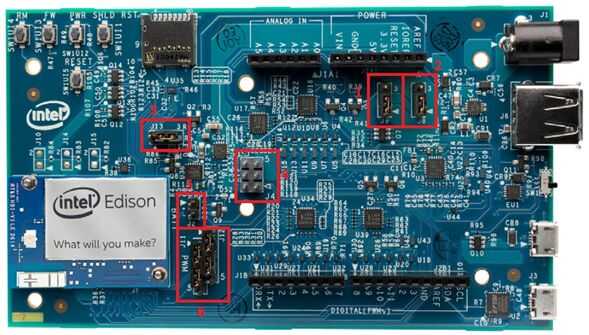

1. IOREF (J9): Cabecera el IOREF permite seleccionar entre dos niveles de voltaje: 5V o 3.3V, para que los pernos del IO compatible con el nivel seleccionado. La selección se realiza a través de un puente. El valor IOREF predeterminado seleccionado es 5 v como se muestra en la foto de arriba.

2. AREF (J8): Encabezado de la AREF permite seleccionar la referencia de voltaje del ADC. La referencia puede seleccionarse entre el valor IOREF y una externa en el pin AREF. La selección se realiza a través de un puente. Cuando se selecciona el valor IOREF, puede ser 3, 3V o 5V dependiendo de la posición de puente IOREF. Cuando se selecciona el valor AREF, se puede elegir de una gama de voltaje de 0V a 2, 5V si la IOREF es 3.3V o de 0V a 5V si la IOREF es 5V. La referencia de voltaje del ADC por defecto seleccionada es el valor IOREF como se muestra en la foto de arriba.

3. Consejo Nacional de transición (J13): Encabezado de la NTC permite definir una entrada de termistor NTC utilizada para monitorear la temperatura de la batería durante la carga. Esta función puede desactivarse el perno NTC de conexión a tierra que es la posición predeterminada del NTC puente como se muestra en la foto de arriba. Para habilitar esta función atar un termistor de 10K del pin NTC a GND. El puente es no necesario para activar esta función.

4. ICSP (J4): El ICSP cabecera tiene la misma funcionalidad que la cabecera ICSP encontrada en las placas Arduino UNO.

5. BATT (J2): Cabecera de la batería permite conectar una batería de ion-litio para aquellas aplicaciones de baja potencia. Asegúrese de que la batería está conectada con la polaridad correcta.

6. PWM (J11 J12): Cabeceras el PWM, también llamados a swizzler PWM, permiten las cuatro fuentes PWM de la Intel® Edison a configurarse al disco cuatro de los seis pines de Arduino PWM. Cada Intel® Edison PWM puede ser conectado a uno de tres Sinuosidal de Arduino.
