Una guía para controlar cosas con variables de entrada (a través de arduino) (9 / 12 paso)

Paso 9:

como una prueba del relé, localizar el bosquejo de "parpadear" en archivo > ejemplos > 01 Basic > Blink

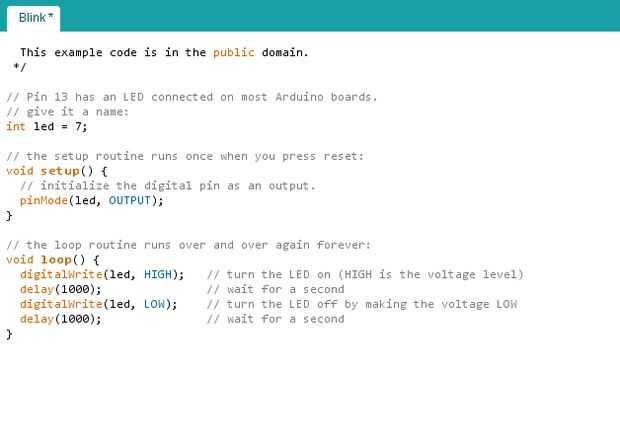

encontrar la línea de código donde dice "int led = 13" y el cambio 13 a 7, como en el

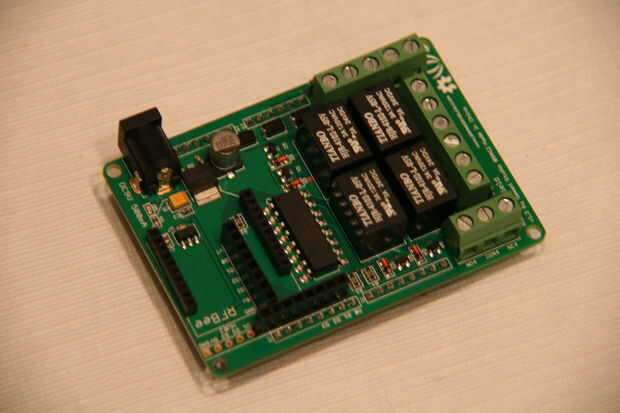

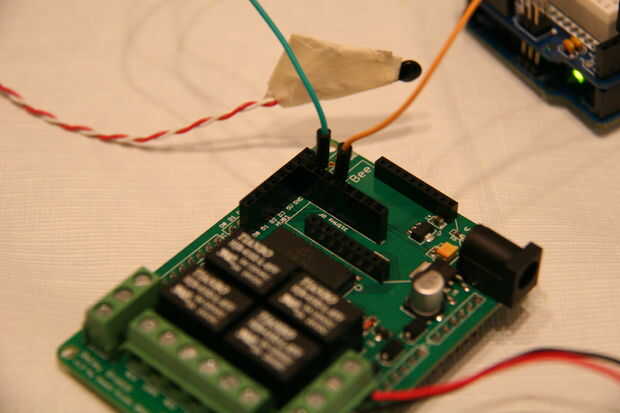

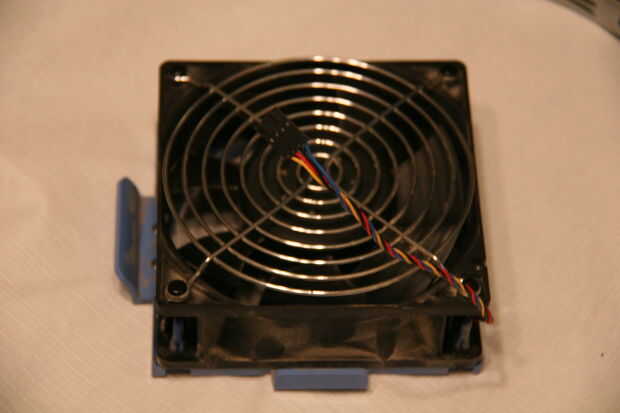

imagen. Ahora, en vez de poner una señal el pin 13 (y el led conectado a él) el arduino sacó la señal al pin 7. PIN 13 tiene una resistencia incorporada y todos los demás no, y pin 7 no está siendo utilizado por el LCD, por lo que es gratis para el relé. en mi caso yo Conecte relé 4 del escudo al pin 7 y tierra. Conectar la placa de relé en una batería de 9 voltios con un clip. debería ver que el ventilador gire en entonces apagado y luego encendido entonces apagado. jugar con el código, cambiar el retardo en la parte inferior de la página. en lugar de 1000 milisegundos hacen 500 o 5000. aviso el primer retardo es 'el' tiempo, el segundo es 'el' tiempo. Si funciona, estás listo para la programación.
