Paso 3: thermosister

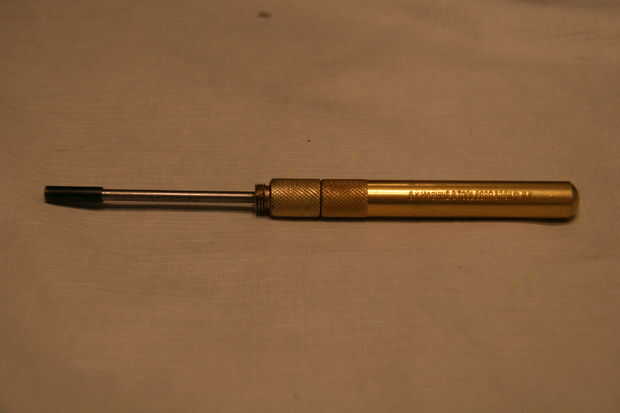

la envoltura de cable es una alternativa fuerte y simple para soldar los alambres juntos. en pequeñas aplicaciones como componente las piernas, es una necesidad.

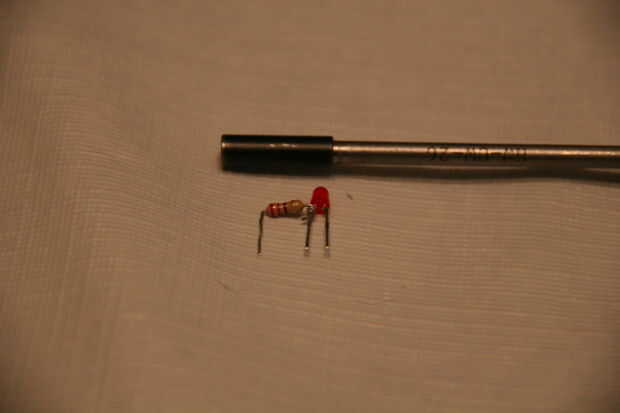

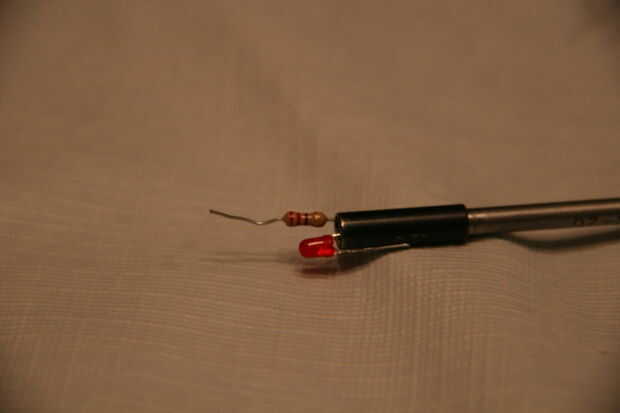

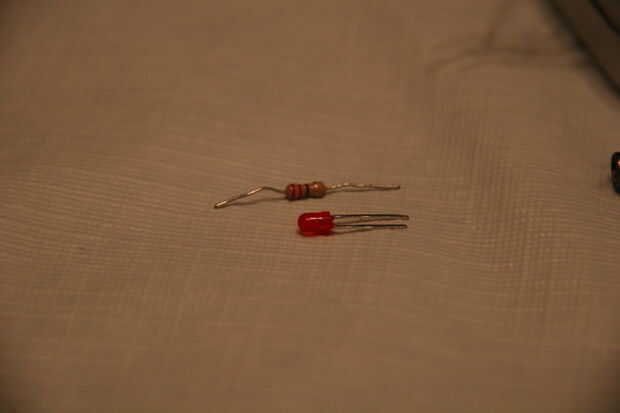

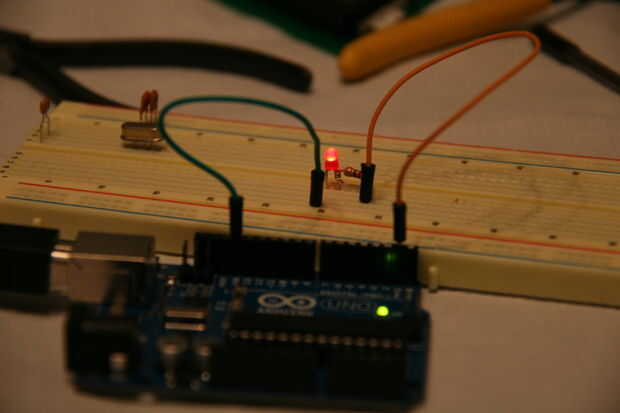

por ejemplo, en las fotos, cable envuelto un led y una resistencia. Usted puede ver los 3.3v led con 5volts en arduino el pin 1.
Esto no es necesario por el proyecto, pero illistrates cómo conectar las patas en la thermosister.
el funcionamiento de thermosister es, es una resistencia que cambia Cuánta electricidad va a través de él en función de su temperatura.
Cuando se trabaja con microcontroladores, necesitará alambre resistentes a, botones, potenciómetros y similares tipo de extraña.

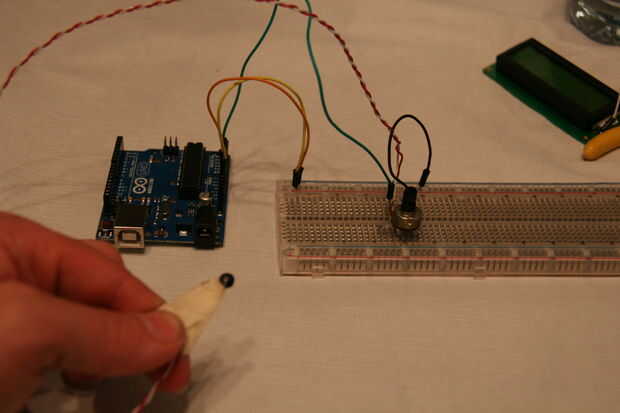

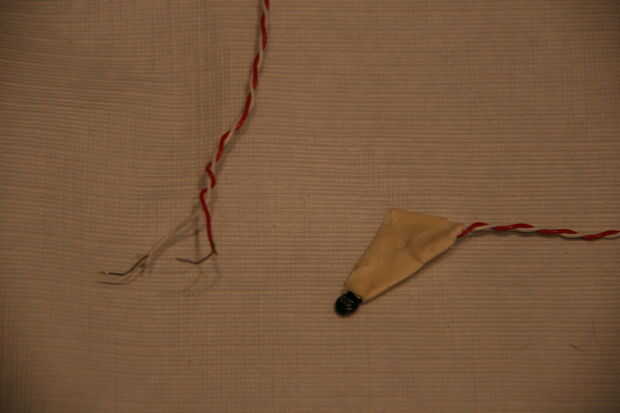

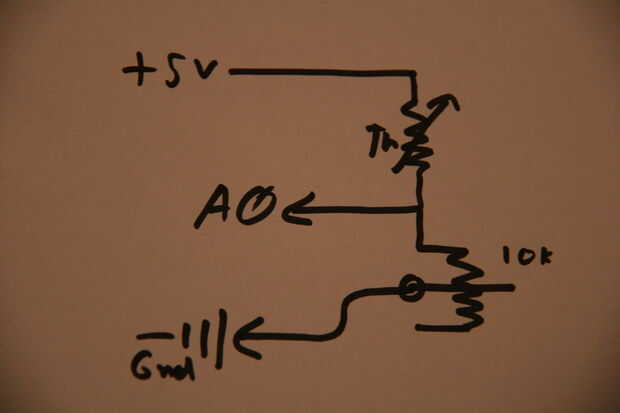

necesita hacer una pierna del enchufe thermosister en + 5v en el arduino. la otra pierna debe ir a una resistencia (en este caso utilicé potenciómetro 10 k) entonces a la tierra.) esta etapa también entra estrecha un anolog entrada arduino se refieren a mi esquema de marcador sharpie para este aspecto. funciona porque los 5 voltios quieren buscar tierra y pasan por la resistencia para llegar hasta allí. Cuando "muestra" lo que viene la entrada analógica, va allí en su lugar porque es el camino de menor resistencia. cualquier sensor analógico variable utilizará esta configuración básica. usé el potenciómetro podría ajustar el rango y durante diversos cambios futuros, pero no lo necesitas. os dejo el bote mínimo a un lado, simulando un 10 resistencia de k. poner todos los componentes en un protoboard en el circuito en el esquema. A0 es el análogo 0 entrada arduino. GND es la tierra, hay tres de estos pines en el arduino uno. la cinta adhesiva que ves en el termómetro es aislar los pernos, para que pueda quedar de metal y no corto los cables hacia fuera.
