Paso 5: Conecta tu LCD
Consulte mi cuadro para un diagrama de cableado en lo que va donde. el pote en el diagrama es otro 10k.
controla el contraste en la pantalla, más de este pote más adelante.

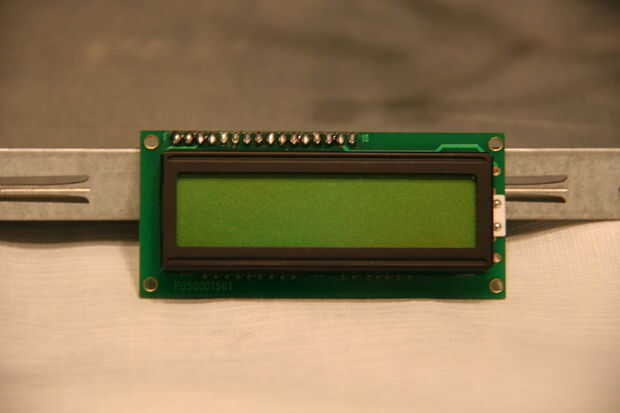

primero la pantalla LCD viene como una tarjeta de hueco.

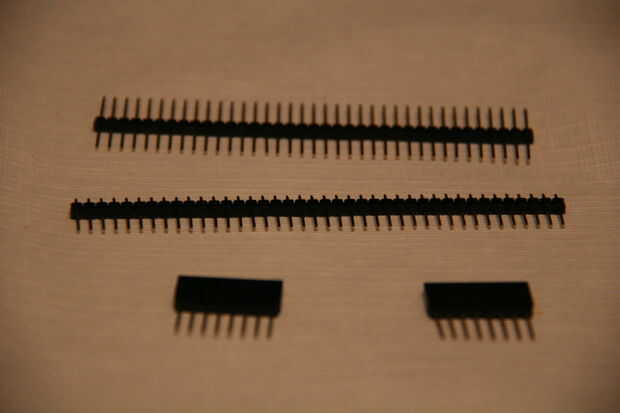

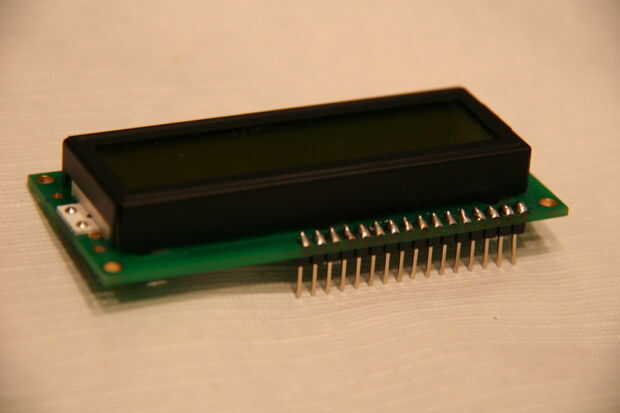

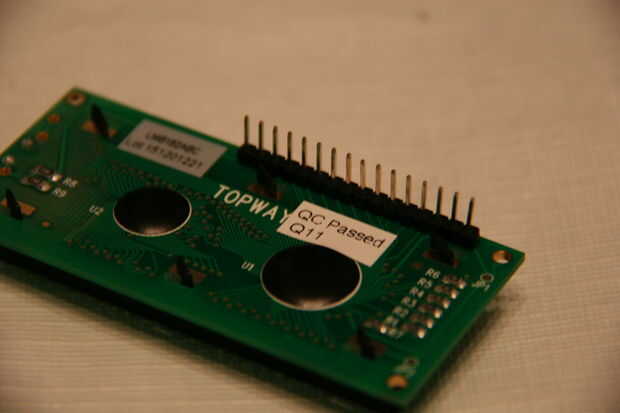

Utiliza los encabezados de pin incluido, rompió a largo 16 pernos y soldadas a los agujeros.
la he usado es en medio de la foto, con uno de los extremos de las clavijas de tiempo suficiente para entrar en un protoboard

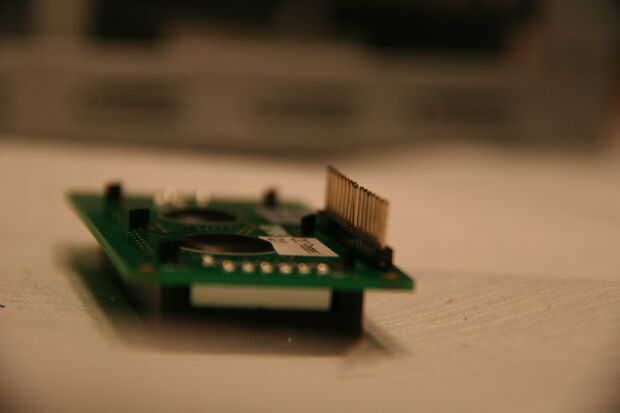

(o más adelante el cable IDE). y el otro extremo de las patillas son lo suficientemente largos para la soldadura en la placa de circuito como lo hice.
También he visto algunos empuje los pernos a través de los agujeros en un protoboard, que puede trabajar para usted.

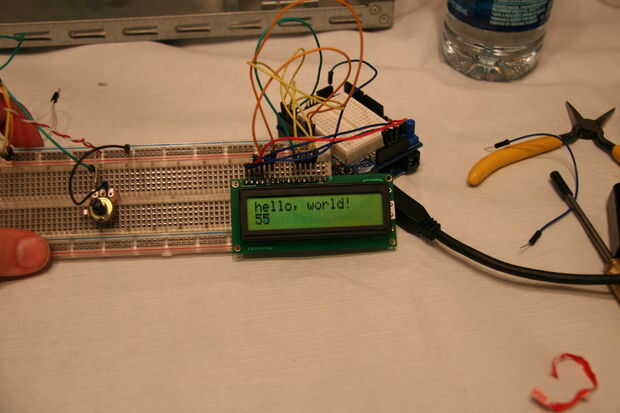

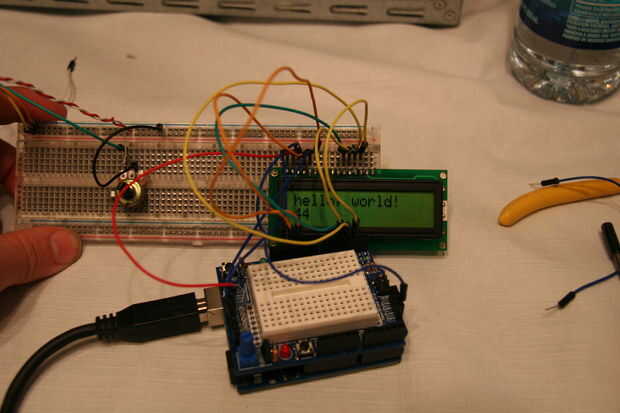

una vez que la pantalla LCD por cable hasta el arduino, cargar el sketch "Hola mundo" en los ejemplos del cristal líquido.
Cuando se ejecuta, mira la pantalla y girar el pote de contraste. en algún lugar mientras gira el pote el texto debe ser más visible.
déjelo allí por ahora.
