Paso 7: Cambio de ventilador
el ventilador tiene que se enciende y se apaga, pero el arduino sólo salidas de 5 voltios, mientras que mi ventilador es de 12 voltios.

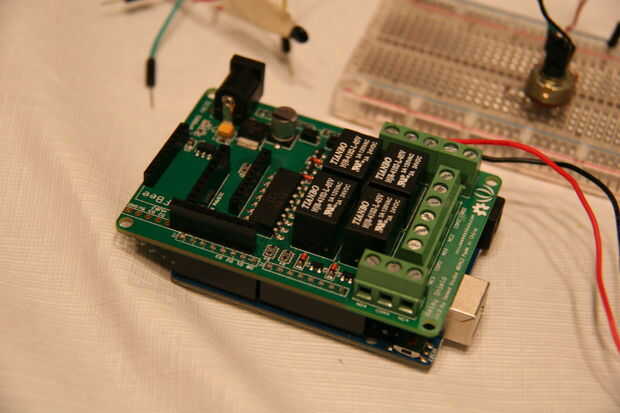

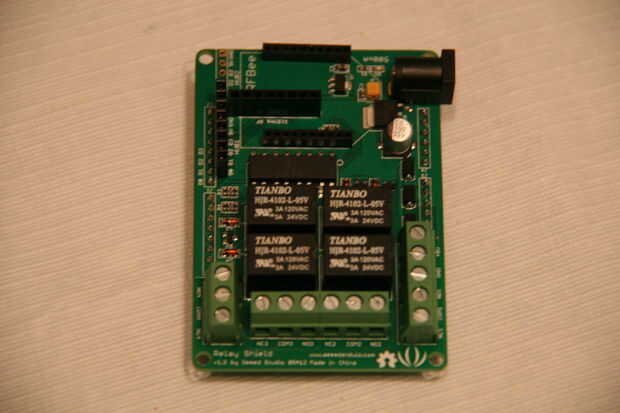

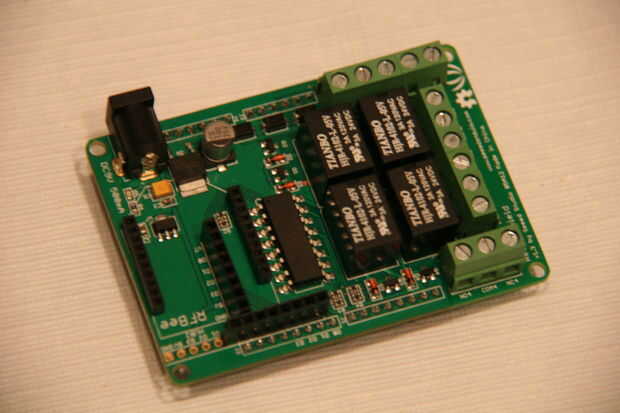

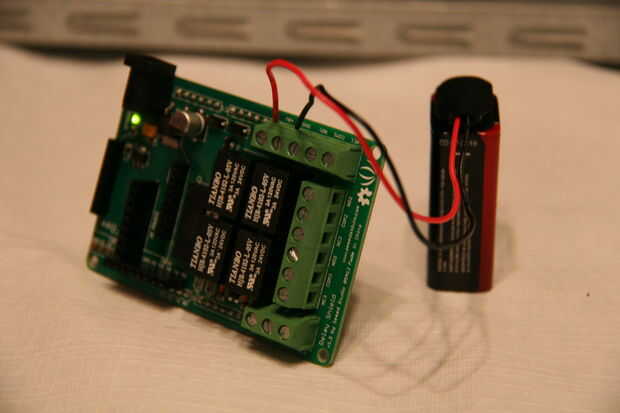

Hay múltiples soluciones, es un relé (estado mecánico o sólido). usé el escudo de relé SEEED studio seeeduino y arduino. es una tarjeta que se conecta en la parte superior el arduino, usa una externa de 9 voltios para alimentar cuatro relés, y usted puede lazo de energía a través de estos relés para controlar dispositivos de alta potencia con bajo consumo. Lamentablemente la tarjeta cubre todos los pines de arduino, sin suficientes contactos extras para correr un LCD, recibir datos de nuestro termómetro y saltar los relés. así que soldar dos jefes femeninos en el tablero para que yo pude viaje los relés sin él sentado en el arduino. sólo hay que conectar a tierra y un pin digital que será mi fan "en" o "off". Los 12 voltios de mi ATX fuente de alimentación irá a través de los terminales de tornillo de uno de los relés, común y normalmente abierto. Esto significa que sin tocar el relé, el circuito está abierto, por lo que el ventilador no está encendido. entonces si usted uno de los pasadores de la cabecera que estén soldada en su poder, se cierra el circuito entre común y hacer N.C. el ventilador se encienda. no necesita el escudo de relé para esto, mira para los relés de estado sólido, transistores, he visto algunas personas pegamento un servo a un interruptor.

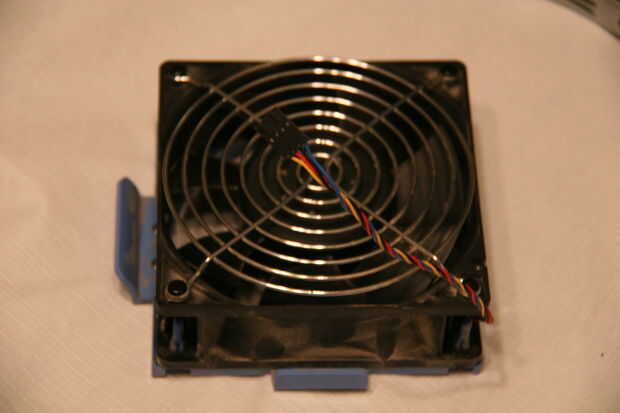

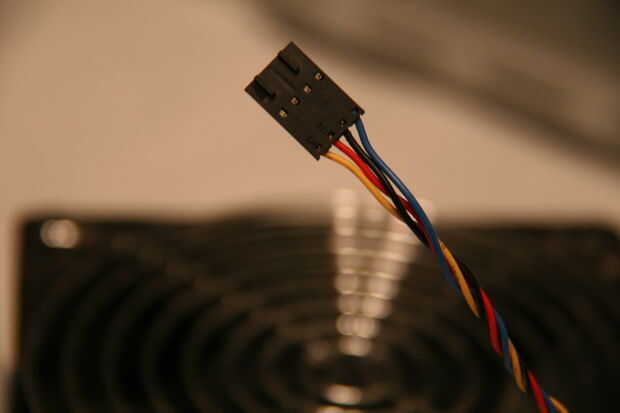

desconectado mi ventilador de donde comenzó en la placa base y utilizar el medidor en modo de voltios para determinar donde tierra y + 12v fueron. entonces alinearon estas conexiones en el enchufe del ventilador, así que sé cómo enganchar para arriba. tierra a tierra en el ATX y el amarillo cable (+ 12v) pasa por el relé a amarillo sobre el ATX.
