Paso 5: Curvas múltiples, múltiples patas y una tabla

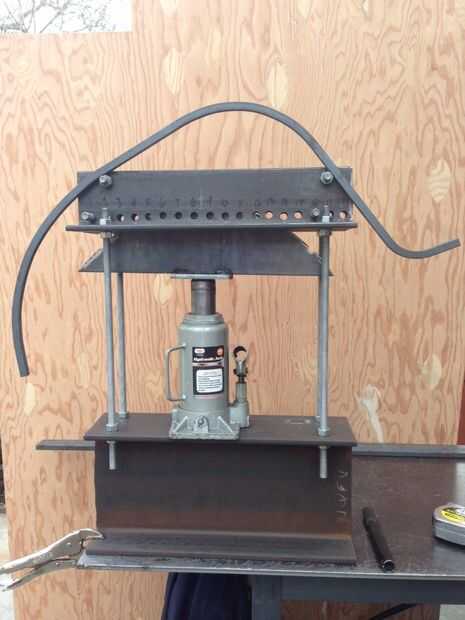

La primera imagen tiene una barra doblada tres veces para el diseño. Tomo nota de que cortar y marcar la posición del centro de todos los plegados en todo bar calcetín de la pierna en una sola operación, seguida de un tipo de curva en todas las barras. I pasar al siguiente tipo de curva y pasar todas las barras de la máquina. Para las piernas, todo fue a través de la máquina en grupos tres veces con tres plantillas diferentes.

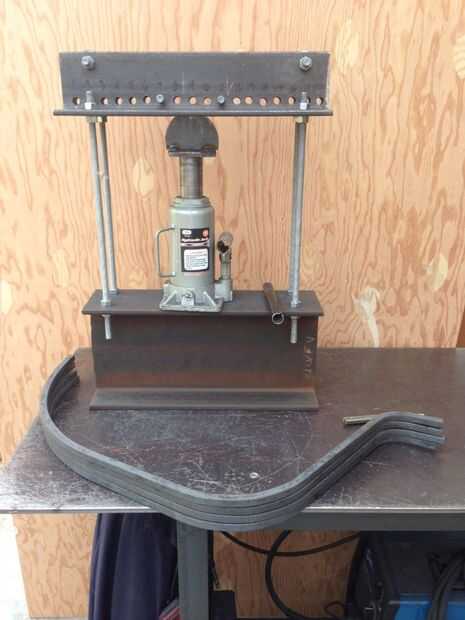

La segunda imagen muestra una pila de cuatro patas toda doblada para el mismo perfil de fluido. (No se trata de no tolerancias de aviones y un poco de ajuste puede ser necesario si se molestó por ligeras diferencias. Estos no fueron alterados. Los extremos en la última curva apretada que se deban recortar, pero eso sucederá después de que yo les he soldado a la tapa de tabla). Dicho todo esto, de cortar la barra a las longitudes y hasta completar las curvas, toma menos de una hora. Configuración de la maqueta inicial y definición de las longitudes, tipos de curvatura y el centro de puntos de curvas requiere una cantidad de tiempo determinada por su propia capacidad para llegar a entender lo que quiere como una pieza final. Material de funcionamiento es muy sencillo. Por ejemplo: mi lista para este funcionamiento se ve así: 44" piezas, primera curva en 8 3/4" con la gran plantilla y los pernos en los agujeros #1 y 16, segunda curva a 26 3/4" con la media plantilla y los pernos en los orificios #7 y 16, tercera curva a 40 3/4: con la plantilla y los pernos en los orificios #7 y 11 más pequeños.
La imagen final es una completa base con cuatro patas de este proceso. Otros elementos doblados en la base están en valores más pequeños y algunos tienen radios mucho más estrictos. Puedo delinear esa herramienta dobladora en otro Instructable.
Tengo mis tablas galvanizado, por lo tanto el color de la luz.
Espero que esta ayuda en cualquier proyecto que usted puede considerar. Me llaman barato, pero creo que terminé una herramienta superior comparado con cualquier cosa disponible.
Como antes, recibir ayuda seleccionar la toma, pernos, la viga, stock de plantilla y ángulos. Desea que esta para trabajar la primera vez, así como estar seguro.
