Paso 13: Motor del eje x y un montaje
Materiales:
- 2 x 'cruces (X)' - consulte el paso 4 - trabajar con plástico
- 2 x 'T-piezas cortas'
- 4 x soportes de 'Tipo A'
- 6 x 20mm botón M5 tornillos de cabeza
- tornillos de 2 x 20mm M5
- 16 arandelas de estrella x M5 (opcionales)
- 8 tuercas de x M5
- tornillos de 4 x 10mm M3
- 4 arandelas de x M3 (opcionales)
- perno de 1 x 40mm M8 (puede ser más corto - 25mm)
- tuerca de nyloc de 1 x M8
- 2 x arandelas M8 grandes (38.0 x 1.5 mm)
- 2 arandelas de x M8 (16.0 x 1.0)
- 608ZZ rodamientos
Herramientas:

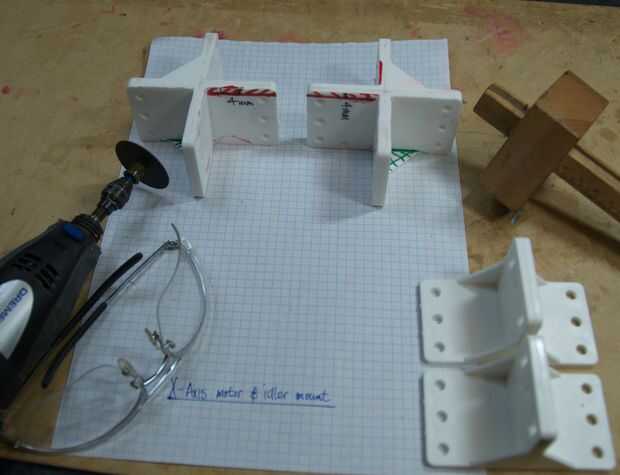

- Dremel
- Gramil de alturas
- llave de 13 mm.
- Llave cambio pequeño
- Lápiz o marcador permanente
- Acetona

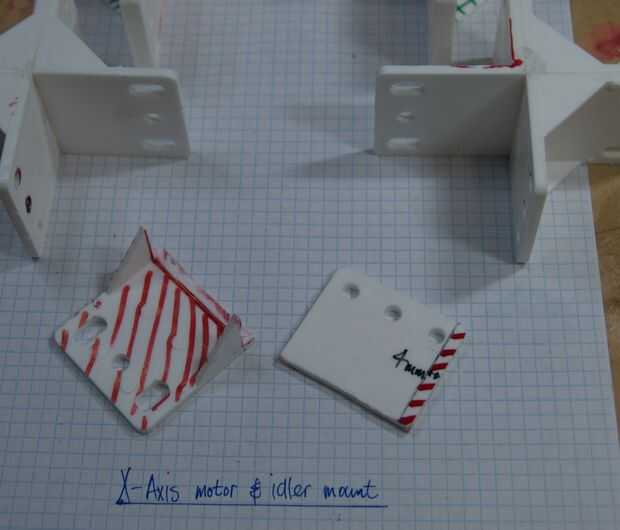

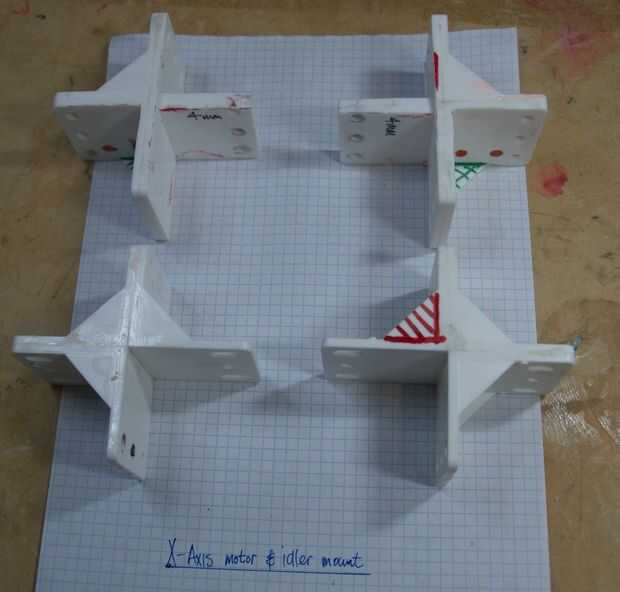

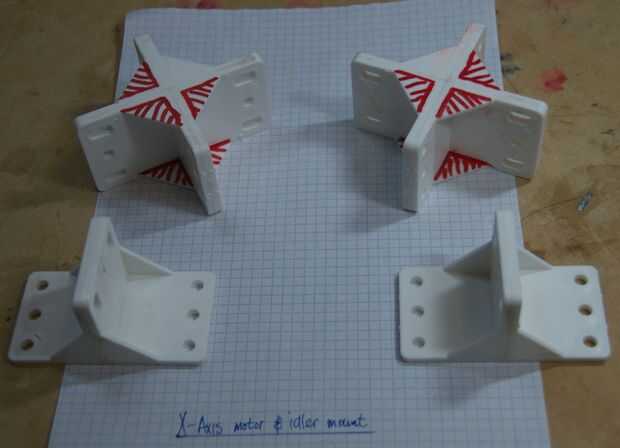

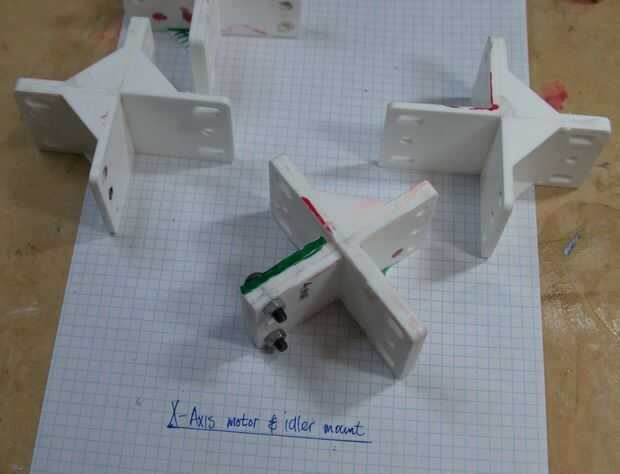

Corte la esquina piezas en dos 'cruces (x)' e indicado en rojo en la foto 2. Tenga en cuenta que las piezas de esquina inferior marcadas en verde no debe recortarse (3ª foto). Marque y corte los bordes de 4mm - esta es la parte que se puede montar el eje motor y polea a los corredores del eje z.
Colocar dos soportes 'Tipo A' y las 'T-piezas cortas' en acetona y soldar como se muestra en la foto 4 (tome nota de la ubicación de los agujeros alargados al hacerlo)

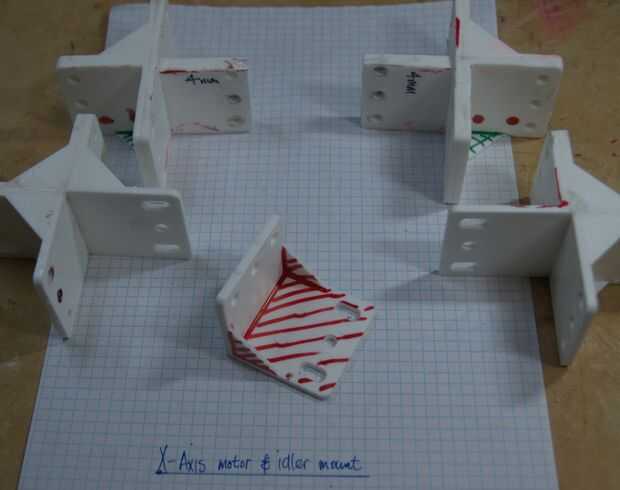

Usar soportes de otros dos 'tipo A' y cortar los bordes laterales que se muestra en la foto 5 y 6 (sólo se muestra). Marque y corte a 4 mm desde el borde (2 x) y acetona soldarán estos dos pedazos juntos. (Lo hicimos en dos pasos, ya que aunque sólo uno de ellos para ser utilizado como separador durante el montaje del eje x a requieren más ociosos a los corredores de Z). Coloque estos dos espaciadores soldados en acetona, regatear algunos acetona en la parte posterior de la rueda loca (mano derecha) 'Cruz (x)' donde el borde de 4 mm fue removido antes (marcado en verde).

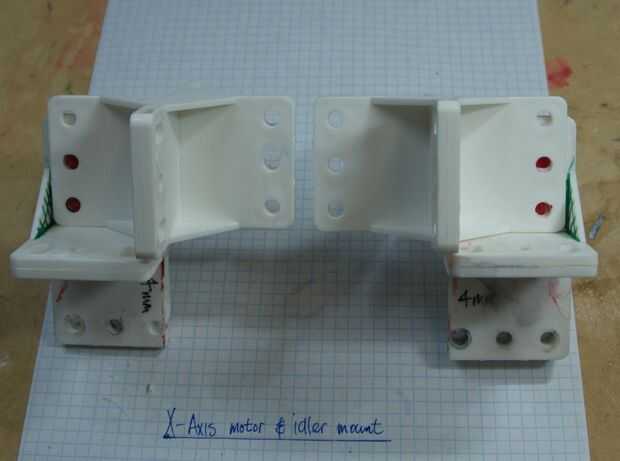

Corte las esquinas de los soportes de motor y poleas como se muestra en la foto 1

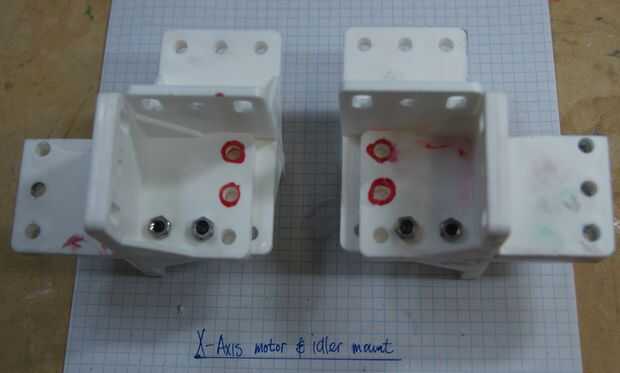

Coloque la Cruz 3-Soporte soldado con autógena en el paso anterior, en el soporte de 4 ' cruces (x) en el paso 1 como se muestra. Marque y taladre los orificios indicados en rojo y fijar con tornillos cabeza de botón M5 de 20mm, arandelas de estrella (opcionales) y tuercas M5.

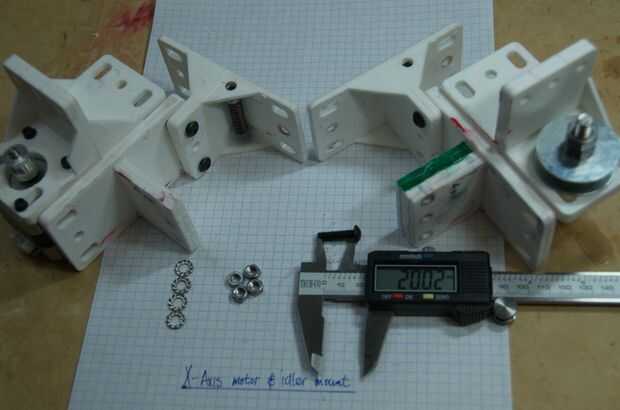

Invierta los soportes y hacer lo mismo del otro lado y sujetar con los restantes jefes de botón M5 y dos tornillos de M5 de 20mm en la esquina 'apretado' (Foto 9).

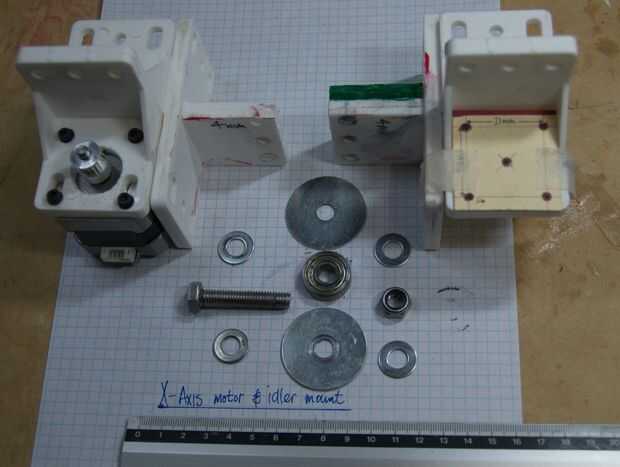

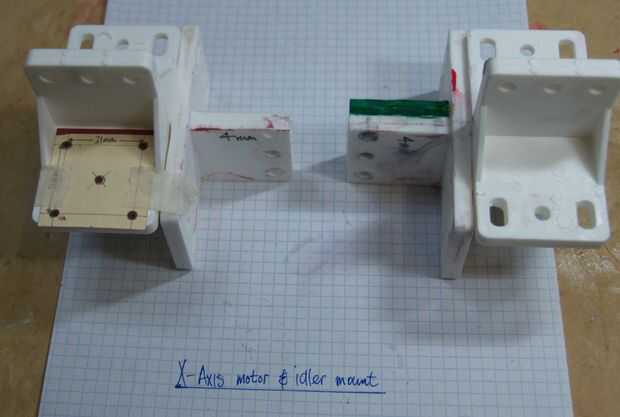

Utilice la plantilla de montaje del motor, marque y perfore los agujeros de 3,2 mm y 22mm para el motor paso a paso (soporte de lado de mano izquierda). Monte el motor paso a paso con el M3 tornillos y arandelas.
Utilice la misma plantilla, pero sólo Marque y perfore el agujero central de 'eje' con una broca de 8mm para el tornillo de la polea. Fije la rueda loca (M8 perno, arandela grande, arandela pequeña, cojinete, pequeño arandela, arandela grande y finalmente la tuerca de nyloc de M8)
No sujete el eje roscado barra carros ahora, sólo se realiza en la última foto que le muestre cómo todo encaja
