Paso 15: Construcción de pies
Materiales:
- 4 x doorstoppers de goma
- 4 tuercas cuadradas x M5
- 12 tuercas de x M5
- 4 arandelas x M5
- 8 arandelas grandes x M5 16.0 x 1.5 mm)
- varilla roscada de 4 x 5-6 cm M5
Herramientas:
- Dremel o sierra para metales
- Taladro
- llave métrica 8mm
- Llave cambio pequeño
- 5 y 8 mm Brocas de taladro

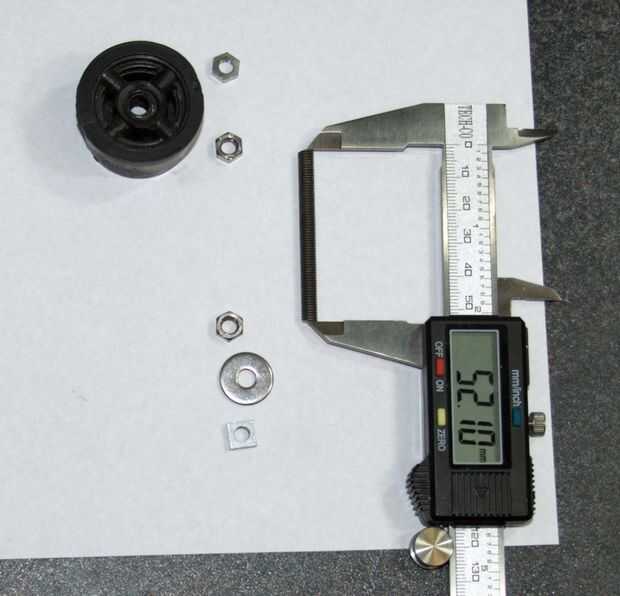

Con alguna varilla de sobra 5mm roscado, corte 4 piezas entre 5 y 6 cm de longitud. Taladro/agrandar los agujeros de centro en el doorstoppers de goma de 5 mm. ampliar (fregadero contrario) el agujero en la parte inferior de la doorstopper con el 8mm broca a una profundidad de aproximadamente 4 mm. Empuje el tornillo de la varilla de 5mm a través del agujero y agregar una pequeña M5 arandela y tuerca en la parte inferior, al ras con el extremo de la varilla roscada. Añadir una arandela M5 grande y una tuerca en el otro extremo. Utilice la llave de 8mm y cambio de llave para tirar de la arandela y tuerca M5 en el orificio de la parte inferior de 8mm que se encuentra justo debajo de la superficie de la parte inferior de la doorstopper. Añadir otra tuerca M5, M5 arandela grande y por último la tuerca cuadrada M5.
Para sujetar los pies a la impresora, deslice la tuerca del sqaure M5 en la ranura de la parte inferior de la protuberancia de aluminio de 430mm. Apriete a mano hasta que la varilla roscada toque la parte superior de la extrusión de ranura en T, luego apriete la tuerca M5 adyacente firmemente con una llave de 8mm.

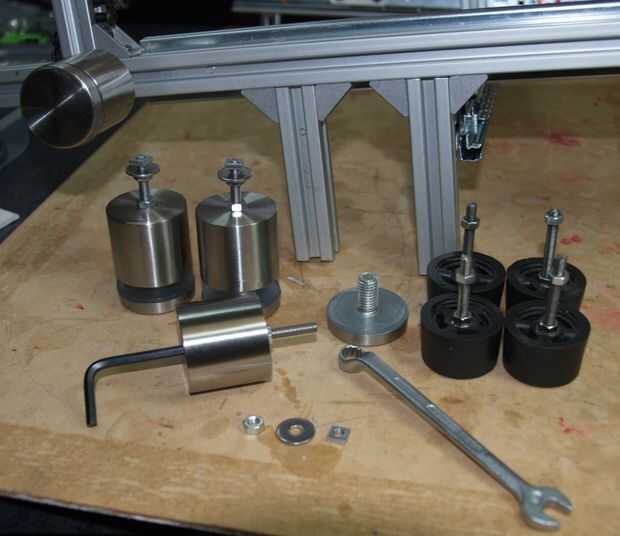

Opción de 'Bling'
http://www.gelmar.co.za/general/Glass-accessories/...
Materiales:
- tornillos M5 de 4 x 25mm
- 4 tuercas cuadradas x M5
- 8 tuercas de x M5
- 4 arandelas grandes x M5 16.0 x 1.5 mm)
- soportes para vidrio 4 x 40mm
Quitar la parte inferior ajustable del soporte de vidrio. Agrandar el orificio con una broca de 5mm. Utilizar una llave normal guía cuidadosamente el tornillo de M5 de 25 mm a través del orificio, mientras sostiene el soporte de vidrio vertical. (He dejado caer un tornillo de 25mm en el soporte y es imposible salir)
Ajuste con una tuerca M5 y luego añadir otro M5 tuerca, arandela y la tuerca cuadrada M5.
