Paso 17: Capítulo: X y z

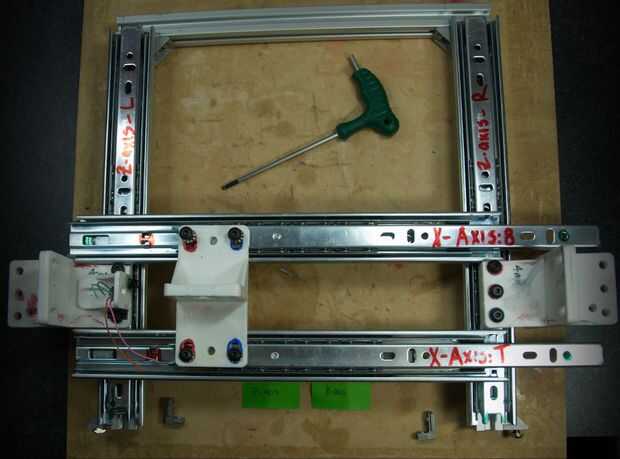

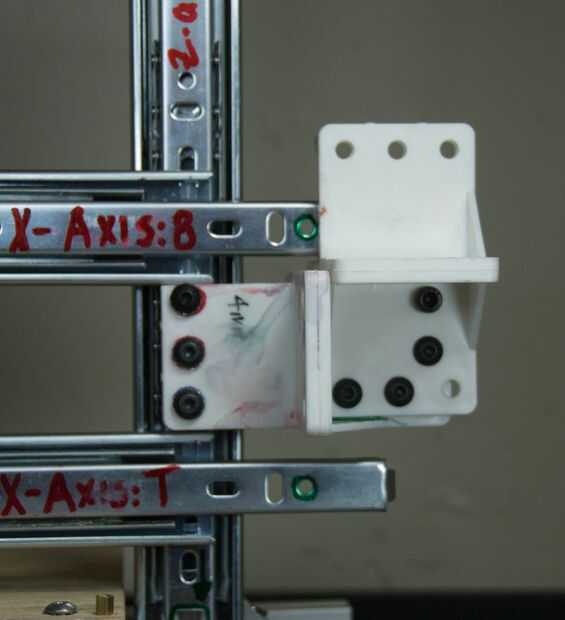

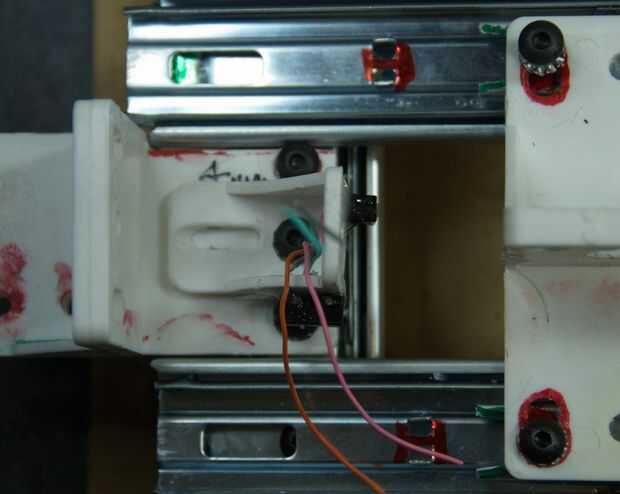

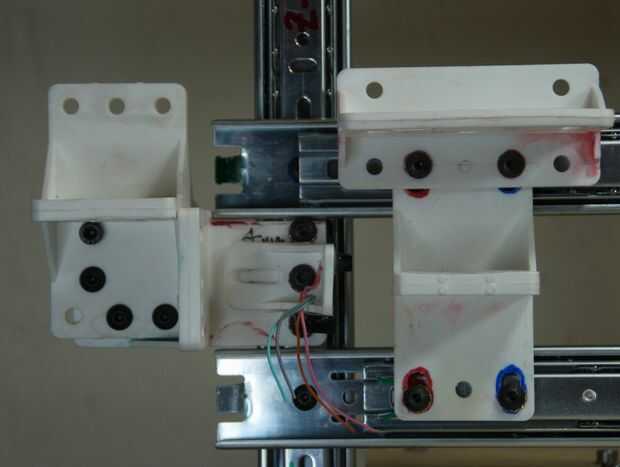

El marco del eje z es la parte vertical del marco. Lleva a cabo los corredores de eje z, que a su vez sostienen los corredores del eje x.
Herramientas:
Materiales:
corredores de 4 x 300 mm
piezas de 2 x 300mm de extrusión de aluminio (estructura vertical)
protuberancia de aluminio de piezas de 3 x 90mm (soportes verticales y soportes del motor)
1 x 300mm pieza de extrusión de aluminio (top)
6 x soportes de PG20 mueren fundición de aluminio
6 x ~ 6 mm M5 pernos (fotograma a fotograma)
tuercas cuadradas de 10 x M5
4 x ~ 6 mm M5 pernos (corredores a marco)

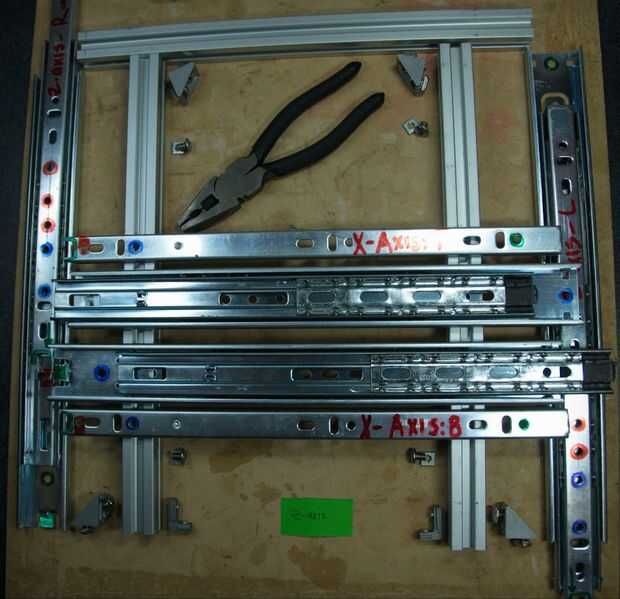

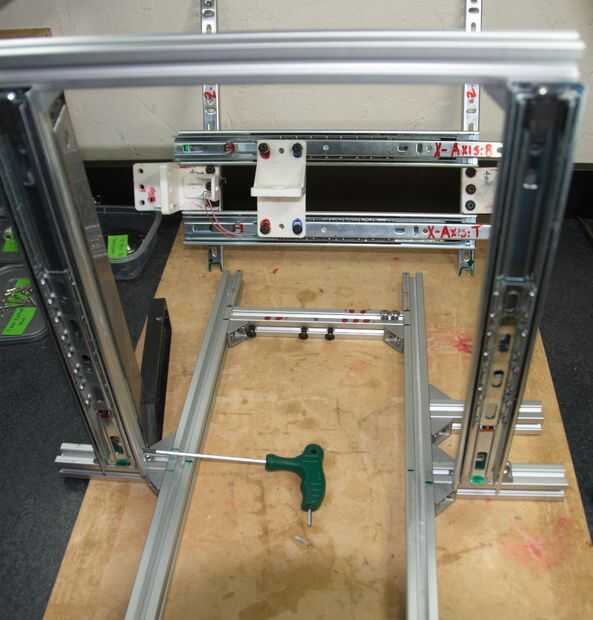

Construcción del marco
- Diseño de las piezas del bastidor
- Fije sin apretar el marco con los soportes

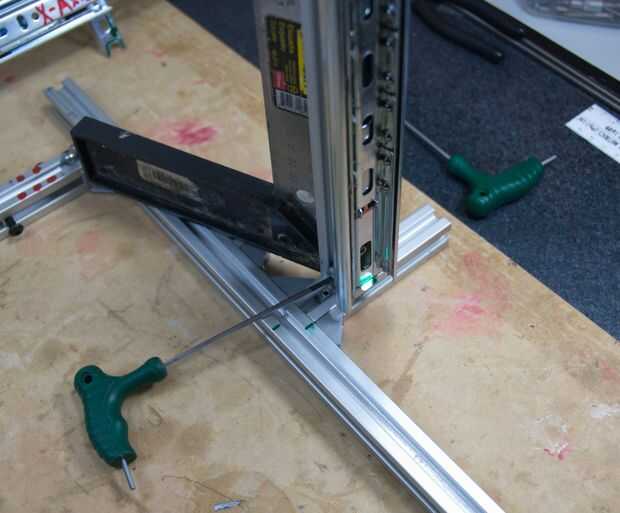

- Use la escuadra de robar para apretar los pernos a la estructura. Es importante asegurarse de que el marco es cuadrado

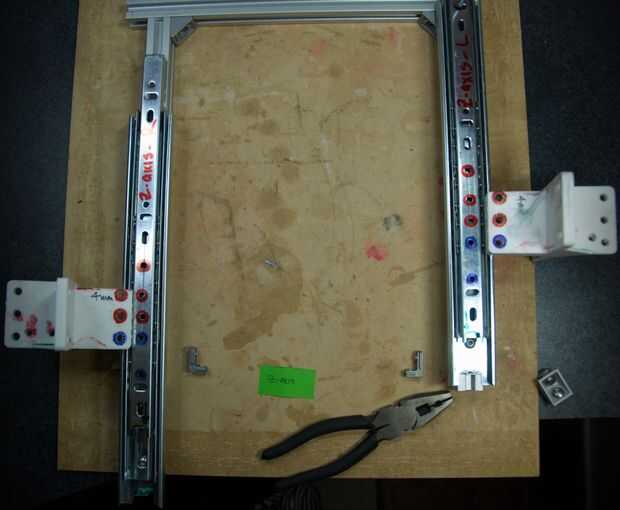

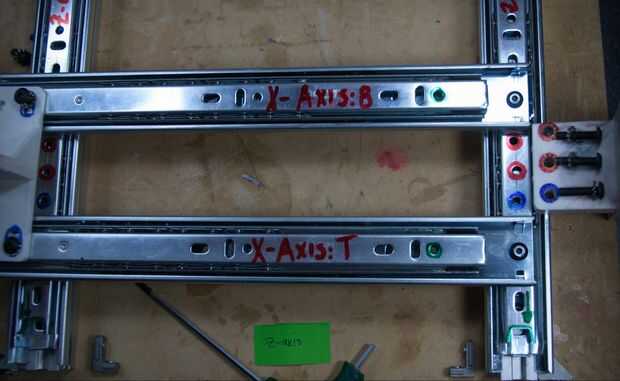

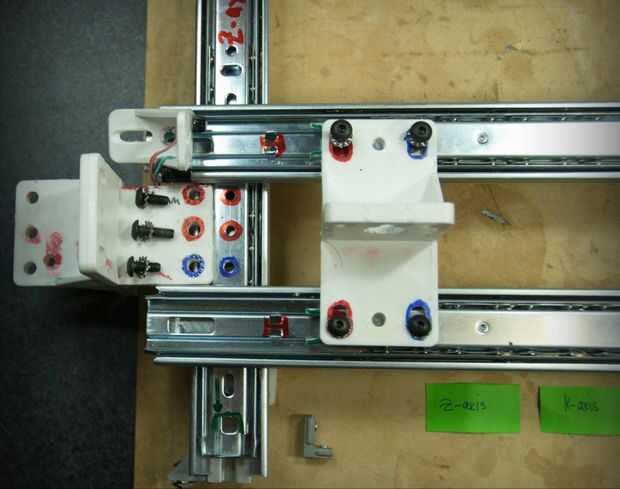

Unen los corredores con la estructura
- Eliminar las capas superiores de los corredores
- Utilizando los orificios existentes, pernos de rosca que se usará para conectar los corredores para el marco (si eres incapaz de pernos de 6mm M5 de origen, entonces tornillos de 10mm y cortar más corto con la dremel)
- Atornille las tuercas cuadradas para los pernos
- Enrosque los pernos superior en la parte superior (horizontal) del marco y los inferiores sobre la estructura vertical
- Apriete las tuercas de
