Una impresora 3D de bajo costo con herramientas básicas (21 / 39 paso)

Paso 21: Eje motor los acoplamientos (abrazaderas)

 These couplings are 'blatant' copies of Nophead's excellent printed version (http://www.thingiverse.com/thing:9622) - I hope he doesn't mind. If you ever want to learn more about the 'art' of 3D printing, visit his blog (http://hydraraptor.blogspot.com) and also Richrap's blog (http://richrap.blogspot.com), but http://reprap.org/ should always be your first port of call.

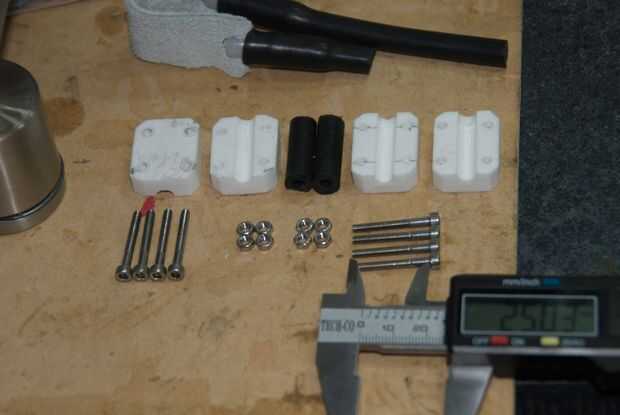

Materiales:

• 3 x 'Tipo C' brackets de plástico (puede conseguir lejos con recortes para esto)
• Acetona
• Tubería del látex quirúrgica: ~ 9 m m OD y 4,5 mm ID (conseguimos nuestro de un tirachinas)
• 8 tuercas de x M3
• 8 arandelas de x M3 (opcionales)
• tornillos de 8 x 25mm M3

Herramientas:

• Taladro
• Dremel
• broca de 3,2 mm y 6mm

Construcción de la abrazadera

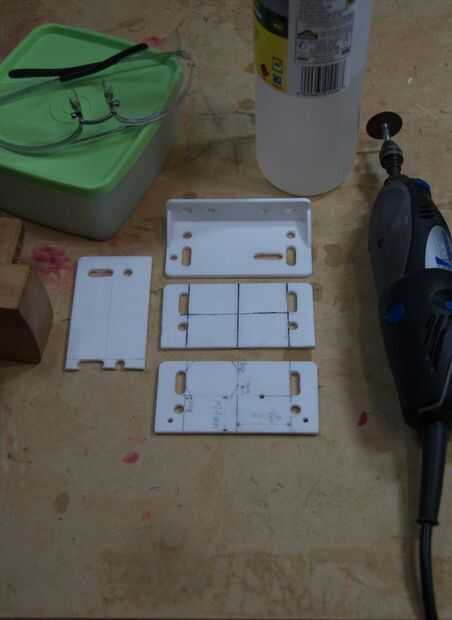

• Cortar los soportes largo en 4 trozos cada uno (~ 30 mm x 24 mm) - necesita 12 plazas.

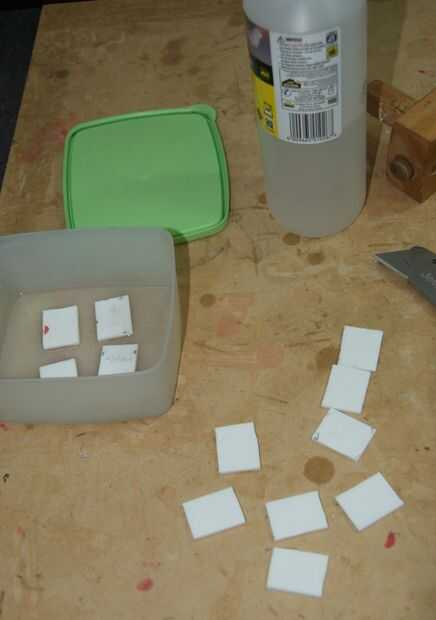

• Acetona pegan 3 plazas, ahora tienes 4 cuadras.

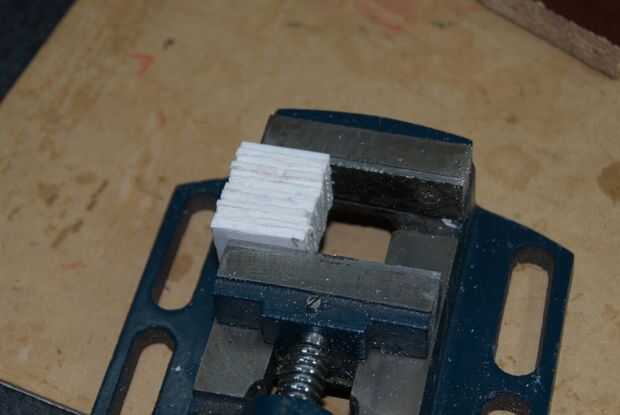

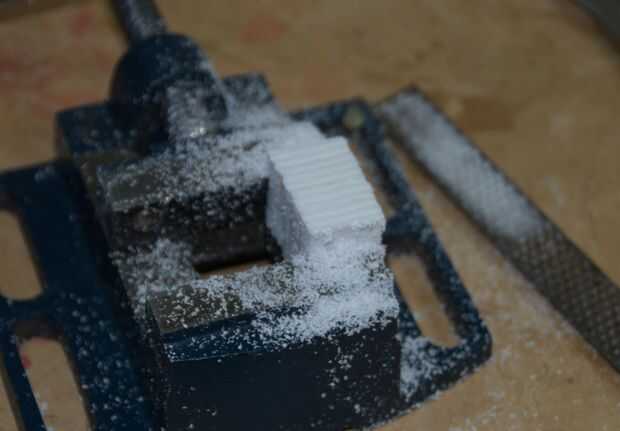

• Montar todos los bloques de cuatro en un tornillo de banco y limar los bloques con un archivo áspero hasta que son aproximadamente del mismo tamaño.
• Limar las esquinas para reducir las posibilidades de ellos en los soportes del motor.

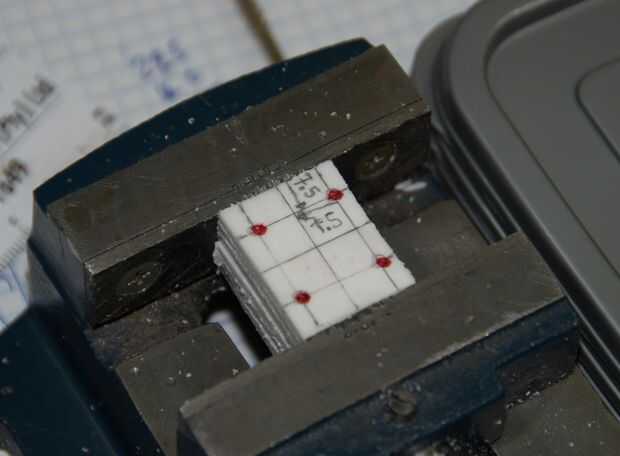

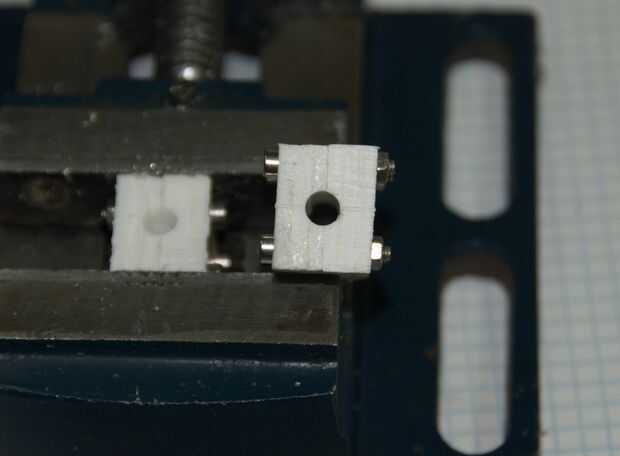

• Taladros 4 x 3.2mm, 7,5 mm desde el centro y 7,5 mm desde el borde superior.
• Fije dos cuadras a otra y taladre el agujero del centro con una broca de 6mm.

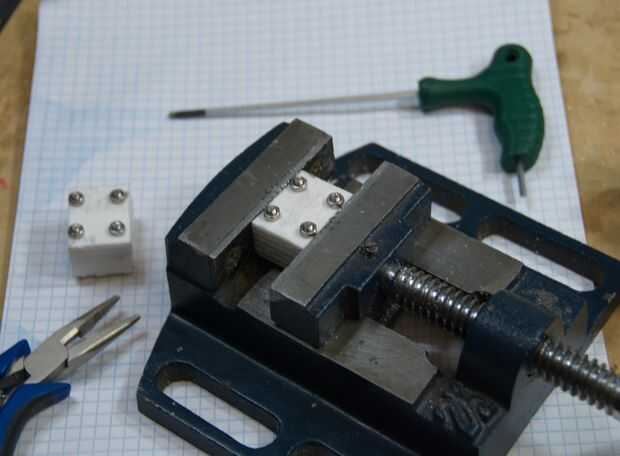

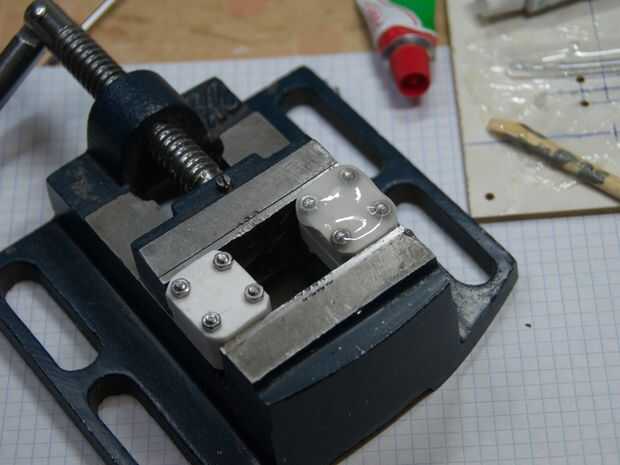

• Utilice algunos expoxy para apretar las tuercas en su lugar.
• Opcionalmente, los archivos y los bloques un poco más de arena para mejorar la estética.

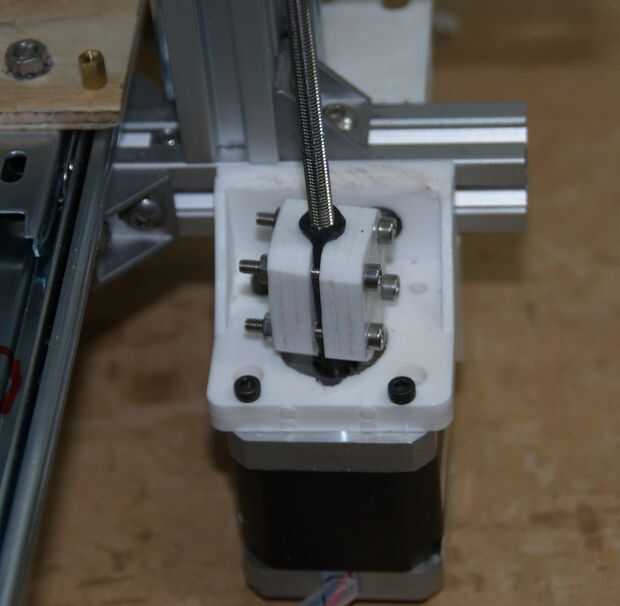

Conectar el acoplamiento

• Limpie el extremo de la varilla roscada y el eje del motor con algún alcohol de frotamiento.
• Pon el látex en los ejes de motor que sobre mitad del camino centraa en el tubo.

• Fije sin apretar las abrazaderas en la tubería del látex.

• Alinee las varillas roscadas con los ejes motor y baje lentamente el eje Z de X. Las varillas roscadas deben deslizarse fácilmente en el tubo de látex. Si no es así, vuelva a verificar su alineación.

• Ahora apriete los tornillos hasta que el látex 'pop' a un poco de los acopladores.
